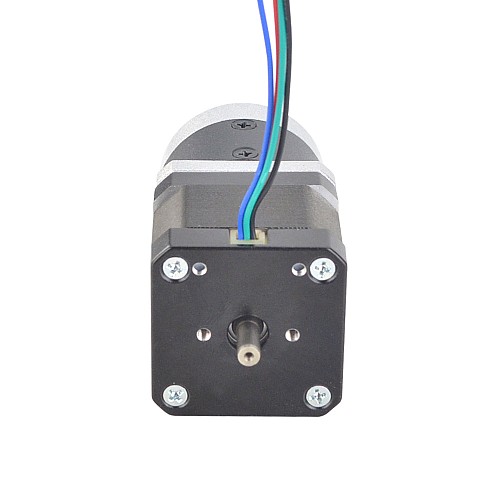

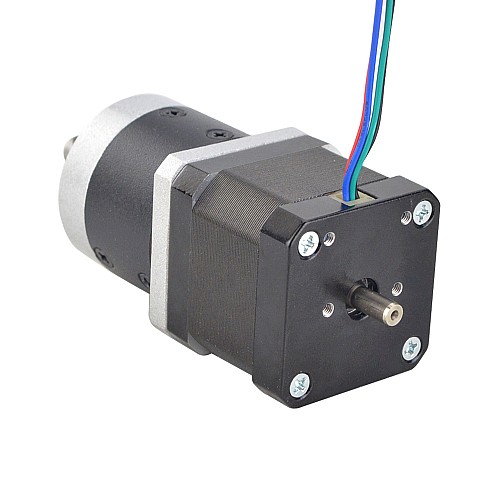

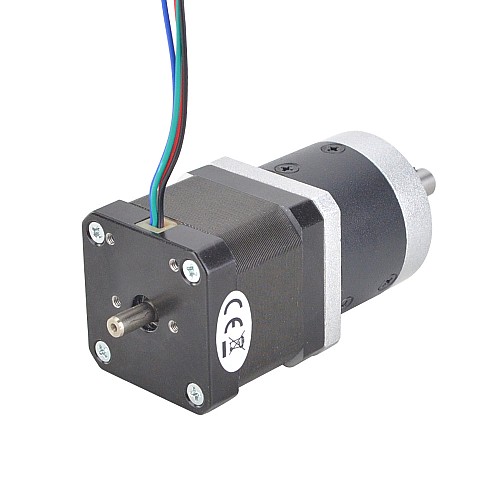

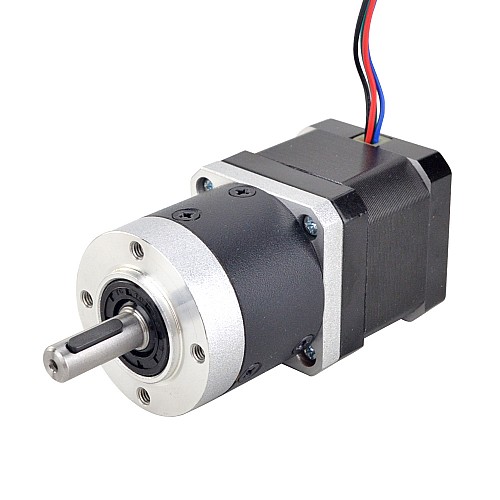

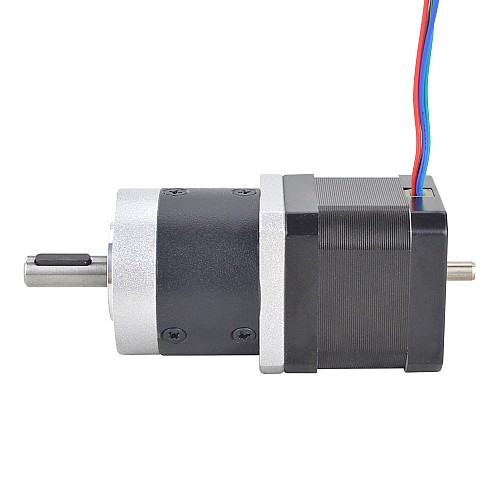

Двухвальный шаговый двигатель Nema 17, длина = 39 мм, передаточное отношение 10:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм

Электрические характеристики

• Номер детали: 17HS15-1684D-HG10-AR3
• Тип двигателя: биполярный шаговый
• Угол шага: 0,18 градуса
• Удерживающий момент без редуктора: 39 Н·см (55 унций·дюйм)
• Номинальный ток/фаза: 1,68 А
• Фазовое сопротивление: 1,6 Ом
• Индуктивность: 3,2 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 10 : 1
• Эффективность: 92%
• Зазор при отсутствии нагрузки: <=30 армин
• Максимально допустимый крутящий момент: 3,5 Н·м (495,6 унций·дюйм)
• Допустимый крутящий момент: 6 Нм (849,7 унций-дюймов)
• Макс. радиальная нагрузка: 100 Н
• Температура окружающей среды: -10 - 90℃
• Шум: <=50 дБ
• Срок службы: 20000 ч

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина мотора: 39 мм
• Длина коробки передач: 41 мм
• Диаметр переднего вала: Φ8 мм
• Длина переднего вала: 23,5 мм
• Диаметр заднего вала: Φ5 мм
• Длина заднего вала: 9,5 мм
• Длина шпоночного паза: 14 мм
• Количество отведений: 4
• Длина вывода: 320 мм
