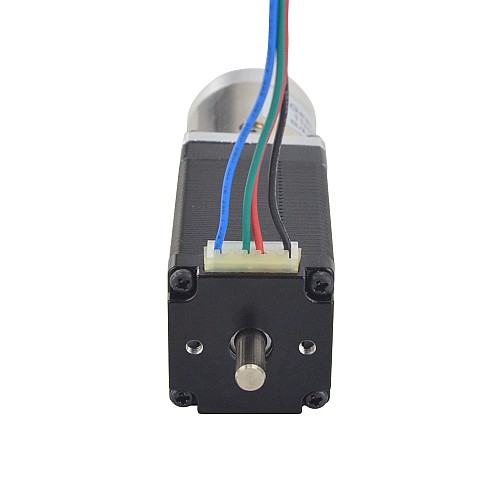

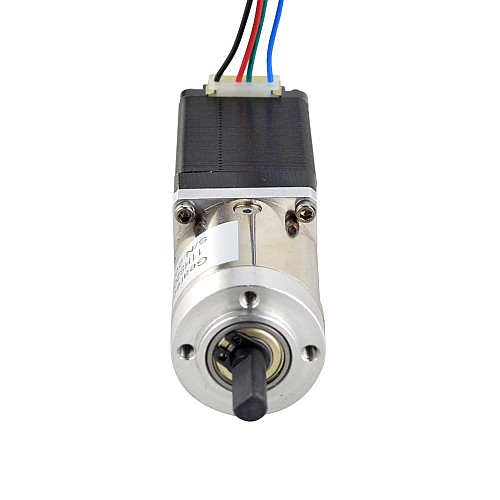

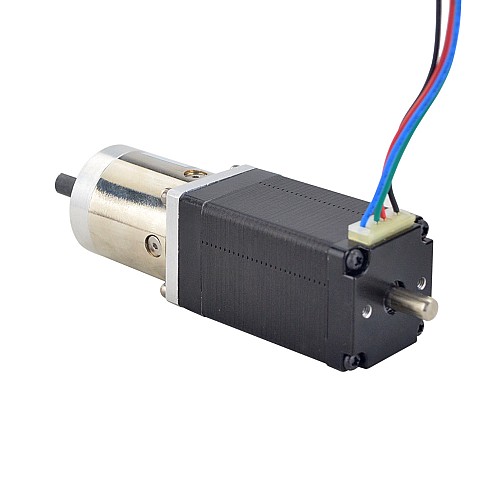

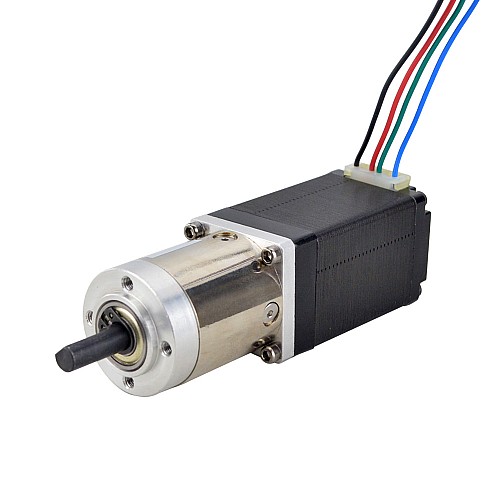

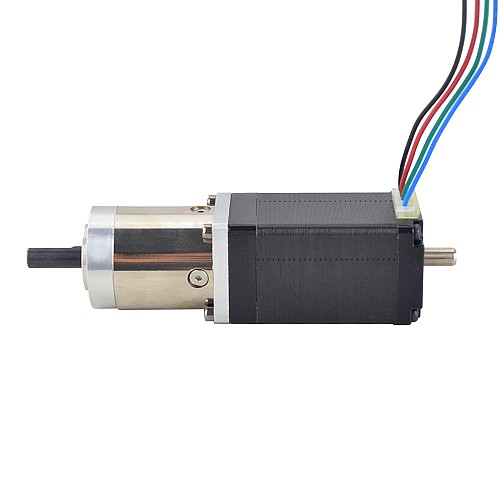

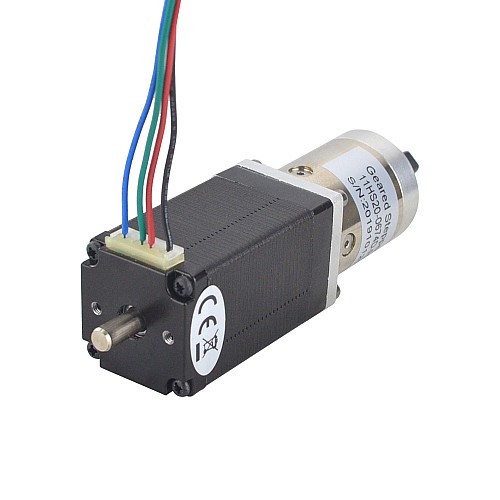

Двухвальный шаговый двигатель Nema 11, биполярный, длина 51 мм, планетарный редуктор с передаточным числом 14:1, длина заднего вала 9,5 мм

0 отзывов - Написать отзыв

руб.3073

5 + руб.2911

10 + руб.2765

50 + руб.2633

100 + руб.2514

В наличии: 10000
Модель: 11HS20-0674D-PG14-AR3
Вес брутто: 0.35kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Электрические характеристики

Номер детали производителя: 11HS20-0674D-PG14-AR3
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 14 Н·см (19,88 унций·дюйм)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 12 Ом
Индуктивность: 6,5 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 13,73:1
Эффективность: 80%
Люфт на холостом ходу: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (424,92 унции на дюйм)
Допустимый крутящий момент: 5 Нм (708,2 унций-дюйм)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Тип коробки передач: Планетарная
Размер оправы: 28 x 28 мм
Длина двигателя: 51 мм
Длина коробки передач: 35 мм
Диаметр переднего вала: Φ6 мм
Длина переднего вала: 18 мм
Длина D-образного выреза: 12 мм
Длина заднего вала: 9,5 мм
Диаметр заднего вала: Φ5 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 0,3 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	6.5
Ток(А)	0.67
Удерживающий момент без редуктора (Нм)	0.14
Фазовое сопротивление (Ом)	12
Физические характеристики
Вес(г)	300
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	86
Зазор	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	13.73
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
