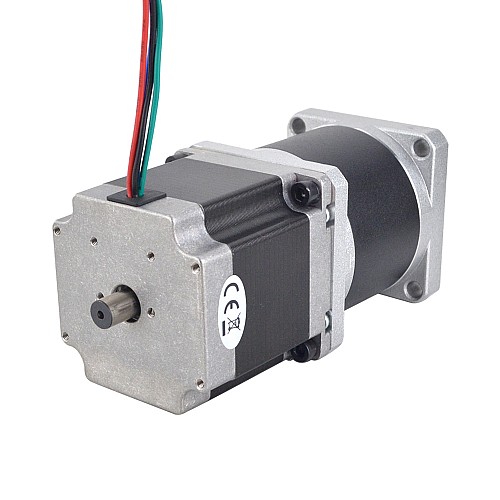

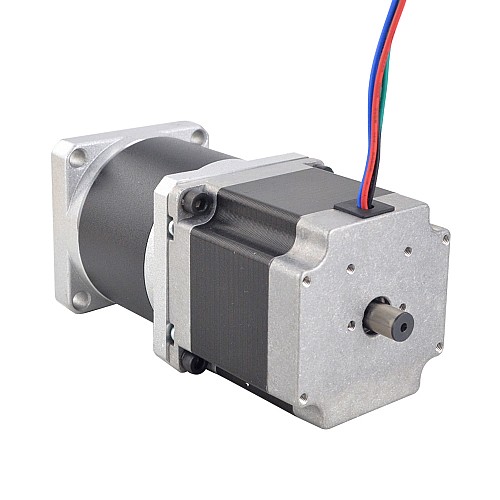

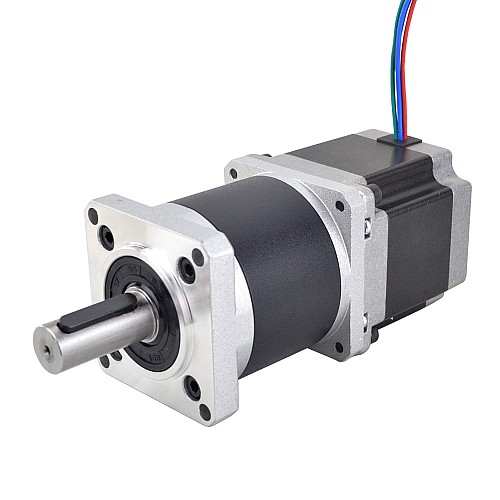

Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм

Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
Двухвальный шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 50:1, высокоточный планетарный редуктор, длина заднего вала 9,5 мм
0 отзывов - Написать отзыв
руб.8900
5 + руб.8384
10 + руб.7925
50 + руб.7513
100 + руб.7142
  • В наличии: Предзаказ
  • Модель: 23HS22-2804D-HG50-AR3
  • Вес брутто: 1.60kg
  • Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Купить
Вопрос
В закладки В сравнение
Минимальное количество для заказа: 5
Что означает предварительный заказ?
Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Электрические характеристики

  • Номер детали: 23HS22-2804D-HG50-AR3
  • Тип двигателя: биполярный шаговый
  • Угол шага: 0,036 град.
  • Удерживающий момент без редуктора: 102 Н·см (144,44 унции·дюйма)
  • Номинальный ток/фаза: 2,8 А
  • Фазовое сопротивление: 0,9 Ом
  • Индуктивность: 2,8 мГн ± 20% (1 кГц)
  • Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

  • Тип коробки передач: планетарная прямозубая
  • Материал шестерни: легированная сталь
  • Передаточное отношение: 50 : 1
  • Эффективность: 85%
  • Зазор при отсутствии нагрузки: <=50 армин
  • Максимально допустимый крутящий момент: 20 Нм (2832,8 унций-дюйм)
  • Допустимый крутящий момент: 40 Нм (5664 унций-дюйм)
  • Макс. радиальная нагрузка: 250 Н
  • Температура окружающей среды: -10 - 90℃
  • Шум: <=50 дБ
  • Срок службы: 20000 ч

Физические характеристики

  • Размер оправы: 57 x 57 мм
  • Длина двигателя: 55 мм
  • Длина коробки передач: 61,65 мм
  • Диаметр переднего вала: Φ14 мм
  • Длина переднего вала: 34 мм
  • Диаметр заднего вала: Φ8 мм
  • Длина заднего вала: 9,5 мм
  • Длина шпоночного паза: 25 мм
  • Количество отведений: 4
  • Длина вывода: 320 мм
  • Вес: 1502 г

Связь

А+
А-
B+
Б-
Черный
Зеленый
Красный
Синий
Если вы планируете снять шпонку с вала двигателя, пожалуйста, оставьте нам сообщение при оформлении заказа.
Тип продукта
Тип продукта Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное Биполярное
Имеет ли кривая крутящего момента/тяги? Да
Индуктивность (мГн) 2.8
Ток(А) 2.8
Удерживающий момент без редуктора (Нм) 1.02
Фазовое сопротивление (Ом) 0.9
Физические характеристики
Вес(г) 1502
Диаметр вала (мм) 14
Длина вала (мм) 34
Длина вывода (мм) 320
Длина тела (мм) 116.65
Зазор при отсутствии нагрузки <=50 армин
Количество свинца 4
Материал шестерни Легированная сталь
Метод инвентаризации Выделенный инвентарь
Одновальный/Двухвальный Двойной вал
Передаточное отношение 50
Размер рамы (мм) Nema 23 (57 x 57)
Рейтинг IP 40
Тип выхоDного вала Шпоночный паз
Тип коробки передач Прецизионный планетарный


File Size
23HS22-2804D-HG50-AR3.STEP 3.01MB Download
23HS22-2804D-HG50-AR3_Torque_Curve.pdf 150.66KB Download
23HS22-2804D-HG50-AR3.pdf 131.31KB Download
