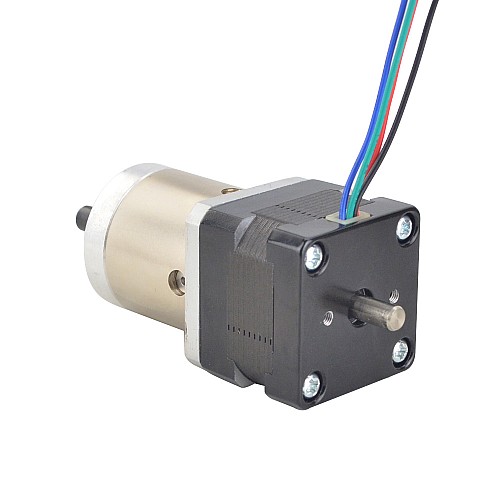

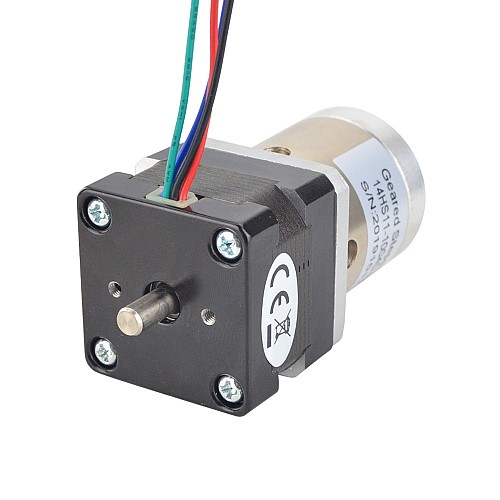

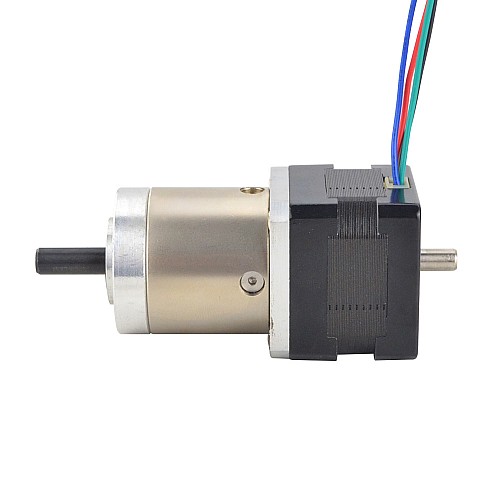

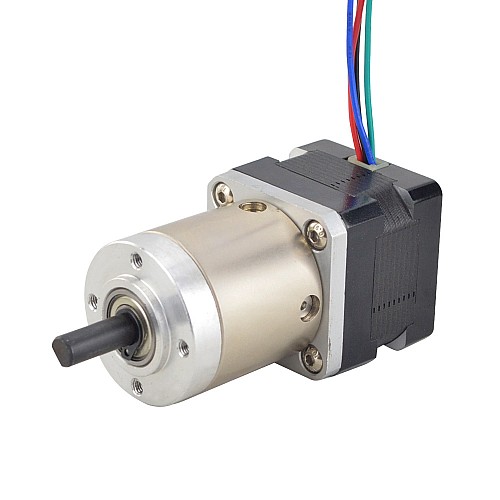

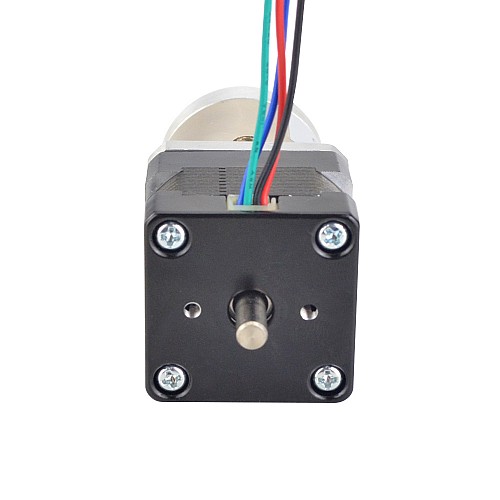

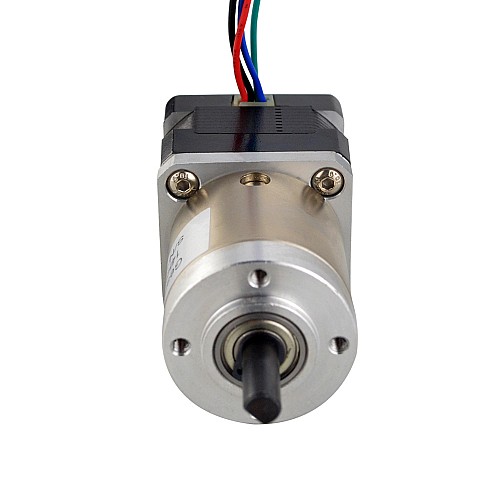

Двухвальный шаговый двигатель Nema 14, биполярный, длина 28 мм, планетарный редуктор с передаточным числом 19:1, длина заднего вала 9,5 мм

0 отзывов - Написать отзыв

руб.2917

5 + руб.2764

10 + руб.2625

50 + руб.2501

100 + руб.2386

В наличии: 10000
Модель: 14HS11-1004D-PG19-AR3
Вес брутто: 0.36kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 14HS11-1004D-PG19-AR3
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 0,125 Нм (17,7 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Фазовое сопротивление: 3,5 Ом
Индуктивность: 3,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 19:1
Эффективность: 80%
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (424,92 унции на дюйм)
Допустимый крутящий момент: 5 Нм (708,2 унций-дюйм)
Максимальная осевая нагрузка вала: 50 Н
Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

Тип коробки передач: Планетарная
Размер оправы: 35 x 35 мм
Длина мотора: 28 мм
Длина коробки передач: 35,8 мм
Диаметр переднего вала: Φ6 мм
Длина переднего вала: 18 мм
Длина D-образного выреза: 12 мм
Длина заднего вала: 9,5 мм
Диаметр заднего вала: Φ5 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 0,28 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.5
Ток(А)	1
Удерживающий момент без редуктора (Нм)	0.125
Фазовое сопротивление (Ом)	3.5
Физические характеристики
Вес(г)	280
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	63.8
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	19
Размер рамы (мм)	Nema 14 (35 x 35)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная

File	Size
14HS11-1004D-PG19-AR3_Full_Datasheet.pdf	153.31KB	Download
14HS11-1004D-PG19-AR3.STEP	1.38MB	Download
14HS11-1004D-PG19-AR3_Torque_Curve.pdf	133.68KB	Download
