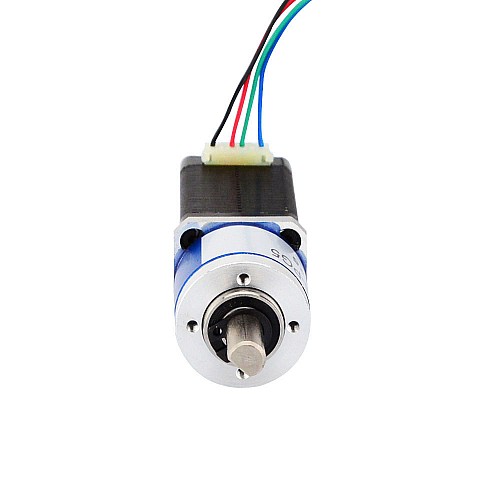

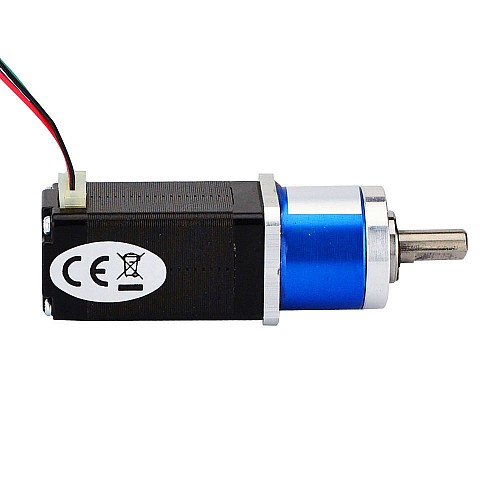

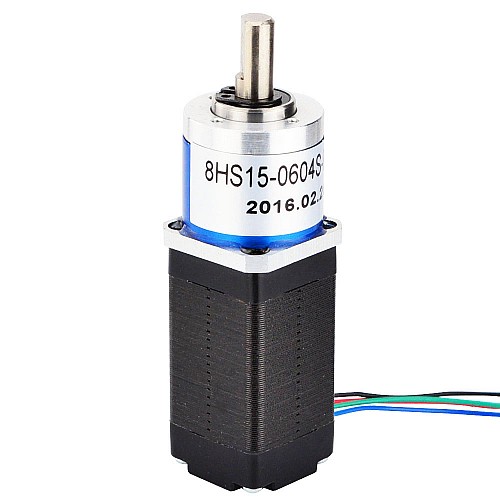

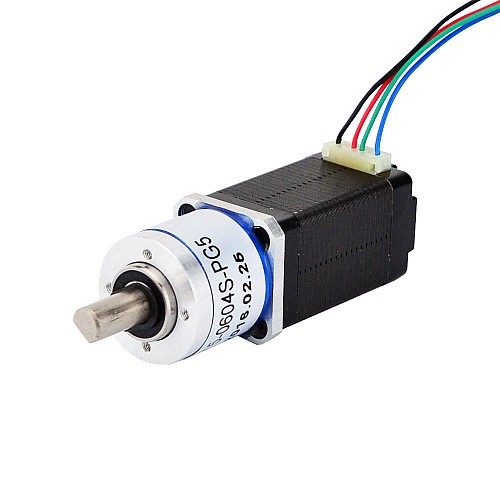

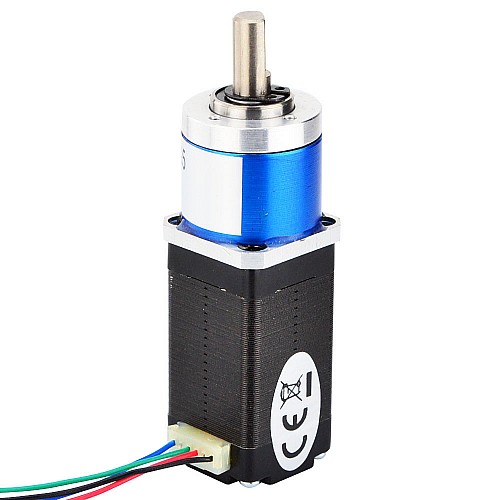

Шаговый двигатель Nema 8 биполярный, длина 38 мм, с планетарным редуктором с передаточным числом 5:1

Горячие товары

Шаговый двигатель Nema 8 биполярный, длина 38 мм, с планетарным редуктором с передаточным числом 5:1

1 отзывов - Написать отзыв

руб.3597

5 + руб.3419

10 + руб.3258

50 + руб.3111

100 + руб.2978

В наличии: 10000
Модель: 8HS15-0604S-PG5
Вес брутто: 0.19kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 8 с корпусом диаметром 38 мм и номинальным током 0,6 А оснащен планетарным редуктором с передаточным числом 4,75:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 8HS15-0604S-PG5
Тип двигателя: биполярный шаговый
Угол шага: 0,38 градуса
Удерживающий момент без редуктора: 4 Н·см (5,66 унций·дюйм)
Номинальный ток/фаза: 0,6 А
Фазовое сопротивление: 10 Ом
Индуктивность: 5,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 4,75:1
Эффективность: 90%
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 0,5 Нм (70,8 унций-дюймов)
Допустимый крутящий момент: 1 Нм (141,6 унций-дюйм)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Размер оправы: 20 x 20 мм
Длина мотора: 38 мм
Длина коробки передач: 21,2 мм
Диаметр вала: Φ6 мм
Длина вала: 15 мм
Длина D-образного выреза: 9 мм
Количество отведений: 4
Длина вывода: 300 мм
Вес: 120 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	5.5
Ток(А)	0.6
Удерживающий момент без редуктора (Нм)	0.04
Фазовое сопротивление (Ом)	10
Физические характеристики
Вес(г)	120
Диаметр вала (мм)	6
Длина вала (мм)	15
Длина вывода (мм)	300
Длина тела (мм)	58.5
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	4.75
Размер рамы (мм)	Nema 08 (20 x 20)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная

File	Size
8HS15-0604S-PG5_Full_Datasheet.pdf	142.3KB	Download
8HS15-0604S-PG5.STEP	2MB	Download
8HS15-0604S-PG5_Torque_Curve.pdf	137.86KB	Download
8HS15-0604S_torque_curve.pdf	213.05KB	Download
