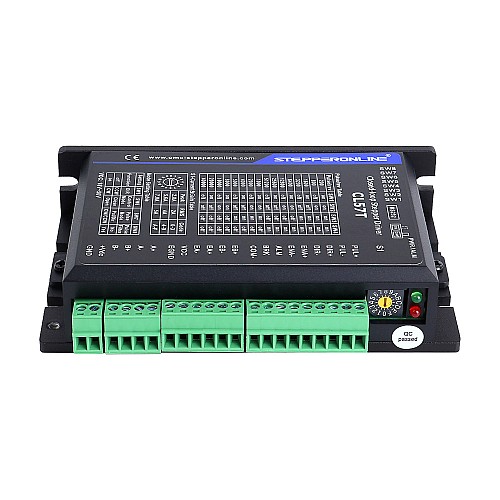

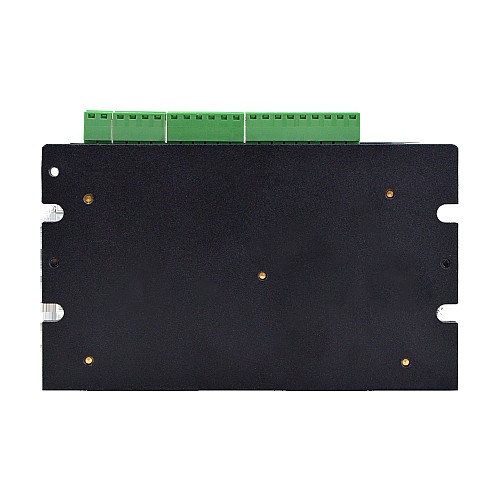

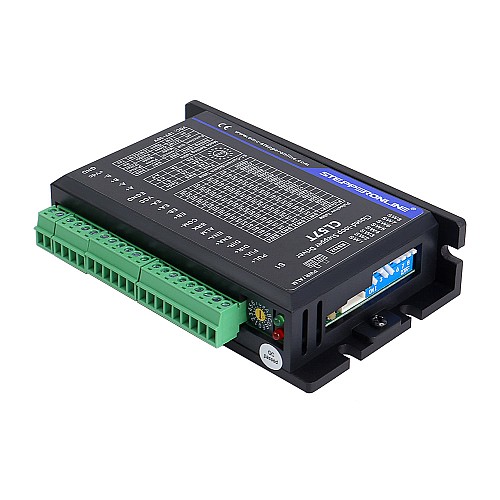

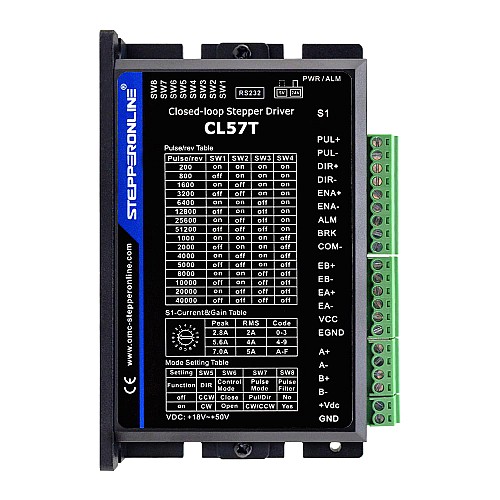

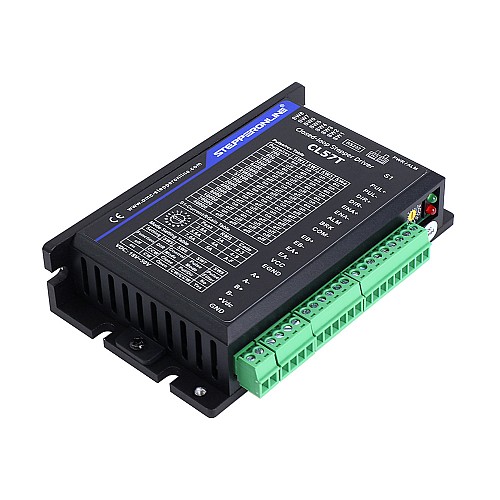

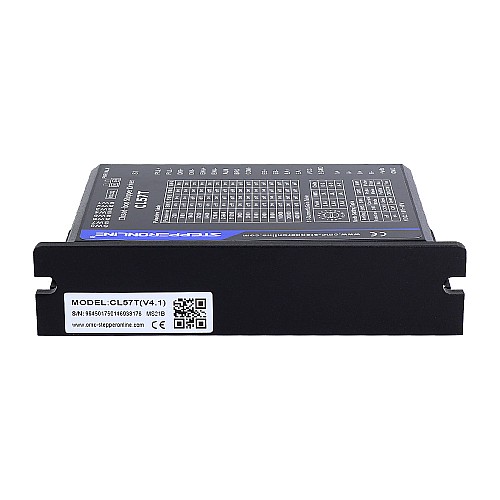

Драйвер шагового двигателя с замкнутым контуром V4.1 0-8,0 А 24-48 В постоянного тока для шаговых двигателей Nema 17, 23, 24

Этот драйвер шагового двигателя с замкнутым контуром CL57T-V41 предлагает альтернативу для приложений, требующих высокой производительности и надежности, когда сервопривод был единственным выбором, сохраняя при этом свою экономичность. Система включает в себя двухфазный шаговый двигатель в сочетании с полностью цифровым высокопроизводительным приводом и внутренним энкодером, который используется для замыкания контуров положения, скорости и тока в реальном времени, подобно сервосистемам. Он сочетает в себе лучшие качества технологий сервоприводов и шаговых двигателей, предлагая уникальные возможности и усовершенствования по сравнению с обеими системами, при этом имея лишь малую часть стоимости сервосистемы.

Основные характеристики

• Интерфейс отладки RS232
• Не требуется высокий запас по крутящему моменту
• Более широкий диапазон рабочих скоростей
• Уменьшенный нагрев двигателя и более высокая эффективность
• Плавное движение и сверхнизкий уровень шума двигателя
• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Замкнутый контур, исключающий потерю синхронизации
• Защита от перенапряжения, перегрузки по току и ошибки следования положения
• По умолчанию он поддерживает энкодер с разрешением 1000 имп/об, и вы также можете настроить любое разрешение в диапазоне 0–5000 имп/об

Электрические характеристики

• Выходной пиковый ток: 0~8A
• Входное напряжение: +24~48 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7~16 мА (типичное 10 мА)
• Частота импульсного входа: 0~200 кГц
• Сопротивление изоляции: 500 МОм

Рабочая среда и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное охлаждение
• Окружающая среда: избегать пыли, масляного тумана и агрессивных газов
• Температура окружающей среды: 0℃ - 65℃
• Влажность: 40%RH－90%RH
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: примерно 280 г (9,9 унций)

Комплектация

• 1 x CL57T-V41: Драйвер шагового двигателя с замкнутым контуром V4.1 0-8,0 А 24-48 В постоянного тока для шагового двигателя Nema 17, 23, 24

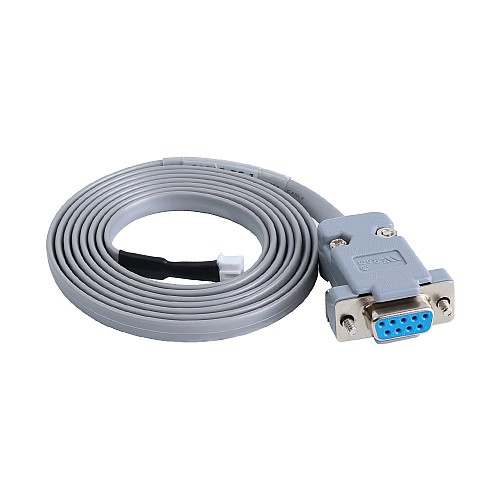

• 1 x CABLE-PC-1: Кабель RS232 для драйвера
