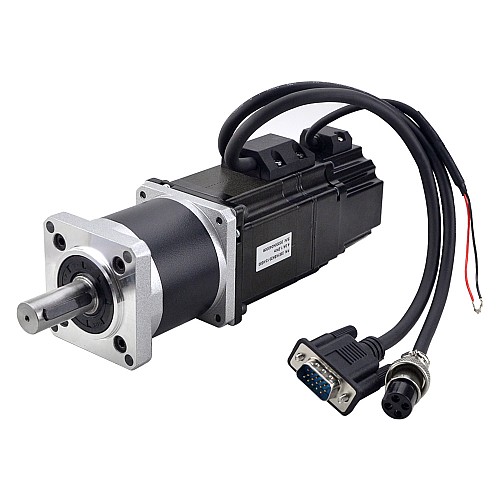

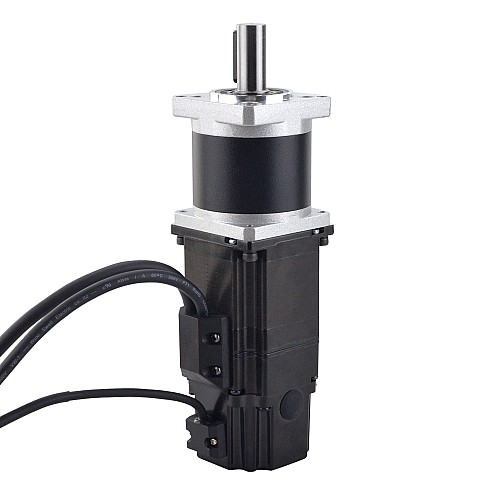

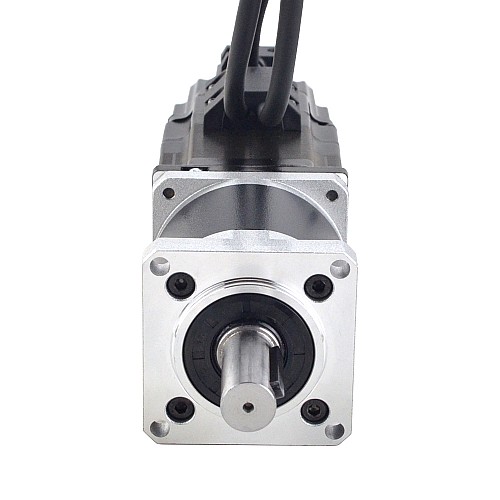

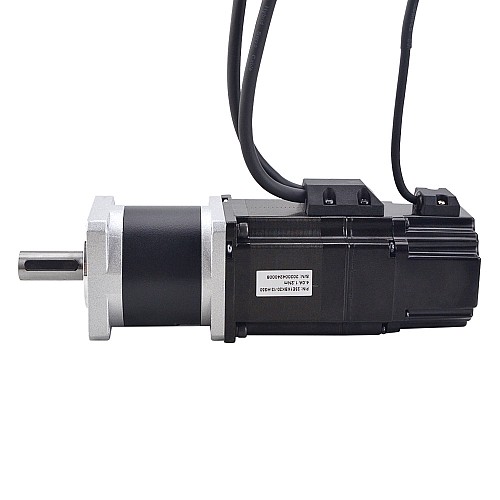

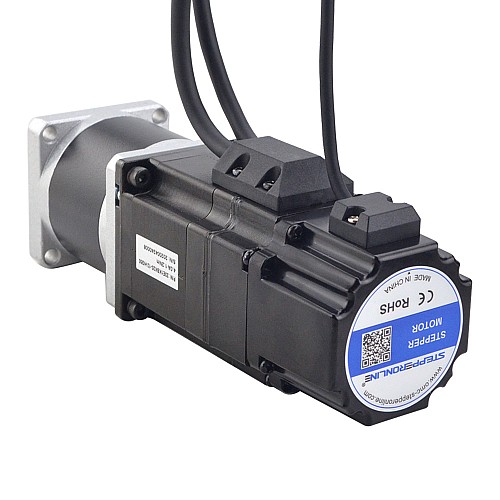

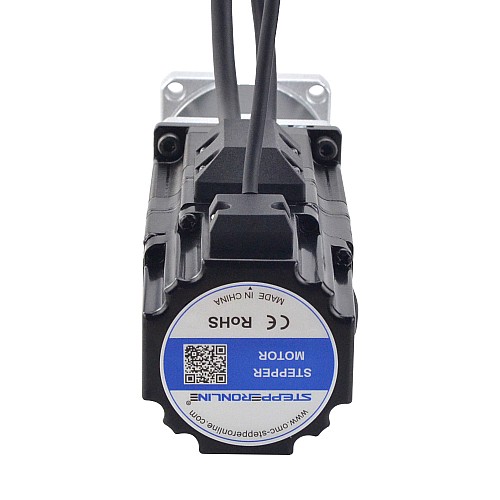

Шаговый двигатель Nema 23 с замкнутым контуром, 1,2 Н·м (169,97 унций·дюйм) с электромагнитным тормозом и высокоточным редуктором 50:1

0 отзывов - Написать отзыв

руб.14408

5 + руб.13618

10 + руб.12911

50 + руб.12273

100 + руб.11695

В наличии: 10000
Модель: 23E1KBK20-12-HG50
Вес брутто: 2.30kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 282

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 23E1KBK20-12-HG50
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 1,2 Нм (169,97 унций-дюймов)
Номинальный ток/фаза: 4,0 А
Фазовое сопротивление: 0,45 Ом
Индуктивность: 1,4 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 55,5 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина вала шпоночного паза: 25 мм
Длина вывода: 270 мм
Вес: 2,08 кг

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 50:1
Эффективность: 75%
Зазор при отсутствии нагрузки: <=1,6 градуса
Максимально допустимый крутящий момент: 20 Нм (2832,8 унций-дюйм)
Допустимый крутящий момент: 40 Нм (5664 унций-дюйм)
Макс. радиальная нагрузка: 250 Н
Класс изоляции: B 130°C[266°F]
Шум: <=50 дБ
Температура окружающей среды: 0 - 50℃

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 5 В
Максимальное напряжение питания: 5 В
Выходное высокое напряжение: <4 В
Низкое выходное напряжение: <1 В

Тормозные соединения

КРАСНЫЙ--24В+
BLK--24V-
2,0 Нм

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Каналы выходного сигнала	2
Номинальный ток (А)	4.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент без редуктора (Нм)	1.2
Шаговый двигатель с	Энкодер/Тормоз/Коробка передач
Спецификация тормозов
Время отклика (мс)	50
Мощность торможения (Вт)	4
Номинальное напряжение тормоза (В)	24
Тип тормоза	Тормоз выключения питания
Ток торможения (А)	0.16
Тормозной момент (Нсм)	200
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	34
Зазор при отсутствии нагрузки	<=1.6 градуса
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	50
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный редуктор серии HG
