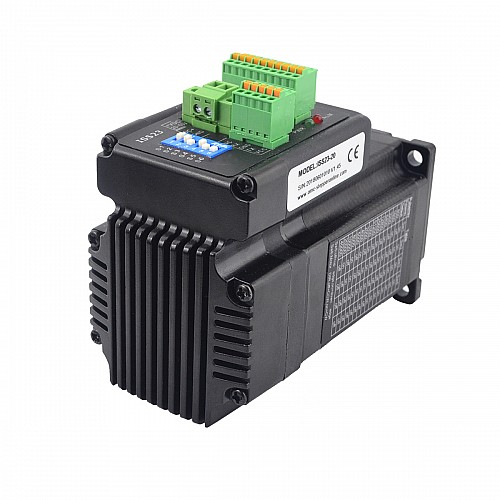

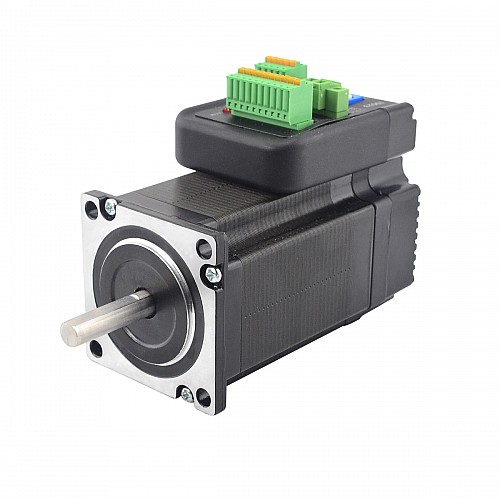

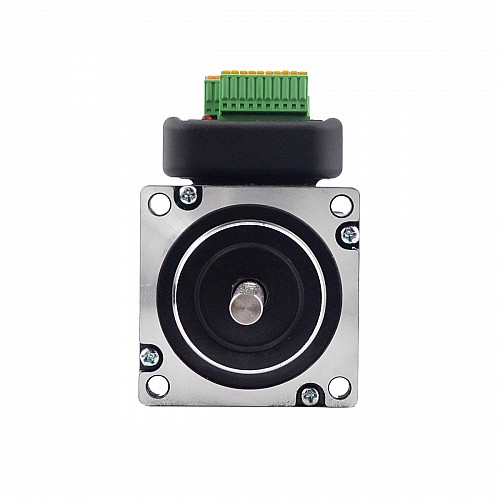

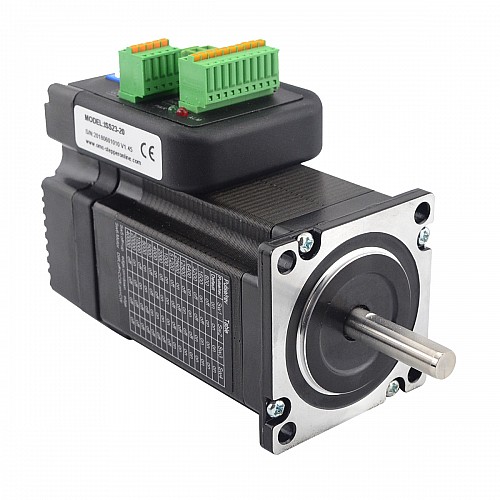

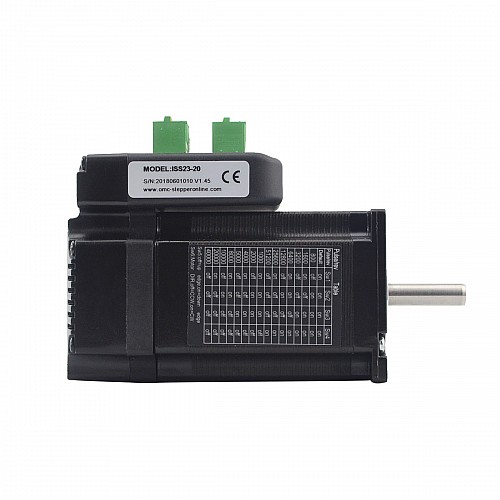

Интегрированный шаговый серводвигатель 2 Нм (283 унции-дюйма) 24-50 В постоянного тока NEMA 23 с замкнутым контуром

Интегрированный шаговый серводвигатель ISS23-20 представляет собой сочетание шагового сервопривода и двигателя. Эта система идеально интегрирует технологию сервоуправления в цифровой шаговый привод. В данном продукте используется оптический энкодер с высокоскоростной обратной связью по положению (50 мкс), что позволяет немедленно устранить отклонение положения. Этот продукт сочетает в себе преимущества шагового и сервопривода, такие как низкий нагрев, меньшая вибрация, быстрое ускорение и т.д.

Основные характеристики:

• Компактный размер, экономящий монтажное пространство
• Без потери шага, высокая точность позиционирования
• 100% номинальный выходной крутящий момент
• Технология управления переменным током, высокая эффективность тока
• Низкая вибрация, плавное и надежное перемещение на низкой скорости
• Внутреннее управление ускорением и замедлением, значительное улучшение плавности запуска и остановки двигателя.
• Микрошаги, определяемые пользователем
• Никаких корректировок в общих приложениях
• Защита от перегрузки по току, перенапряжению и перегрузки по положению

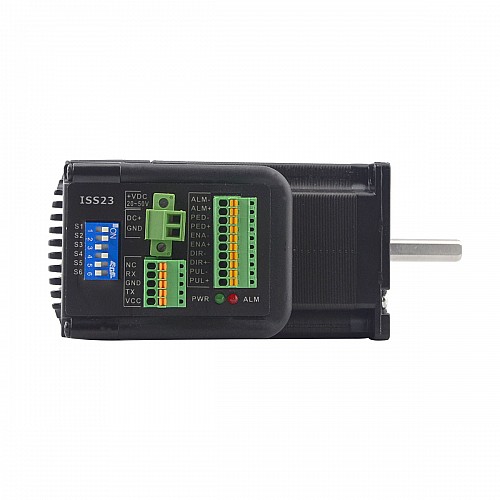

• Зеленый свет означает работу, а красный — защиту или отключение.

Технологический индекс:

• Входное напряжение: 24~50 В постоянного тока (типичное значение 36 В)
• Выходной ток: 4,5 А, 20 кГц, ШИМ
• Максимальная частота импульсов: 200К
• Скорость передачи данных по умолчанию: 57,6 кбит/с
• Пиковое значение перегрузки по току: 8А±10%
• Значение перенапряжения: 70 В постоянного тока
• Класс изоляции: B 130°C[266°F]
• Диапазон ошибки превышения положения можно установить через HISU.
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Рабочая температура: 0~70℃ макс.
• Температура хранения: -20℃~+80℃
• Влажность: 40~90% относительной влажности
• Метод охлаждения: Естественное охлаждение или принудительное воздушное охлаждение
