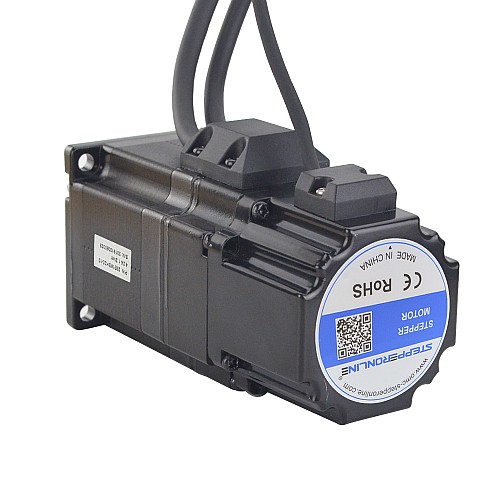

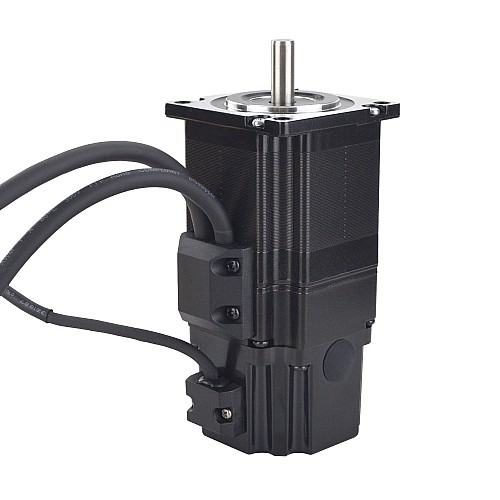

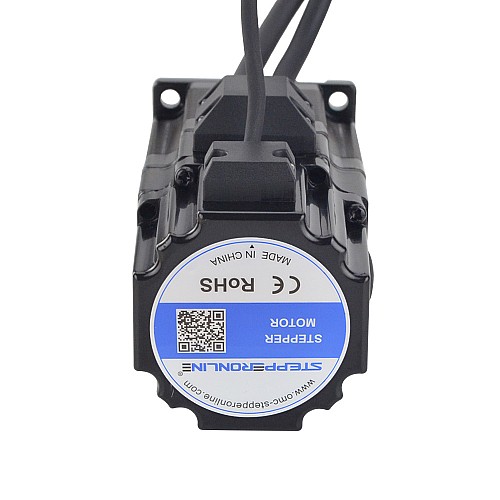

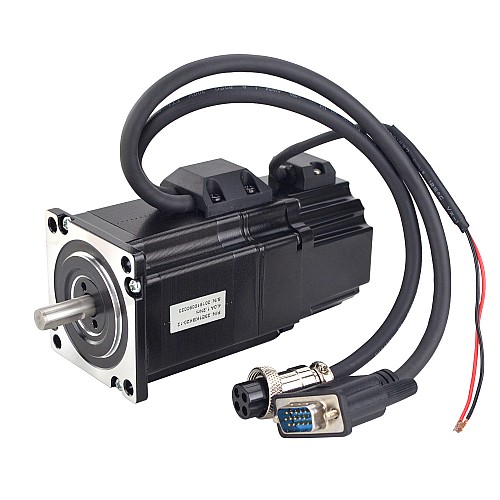

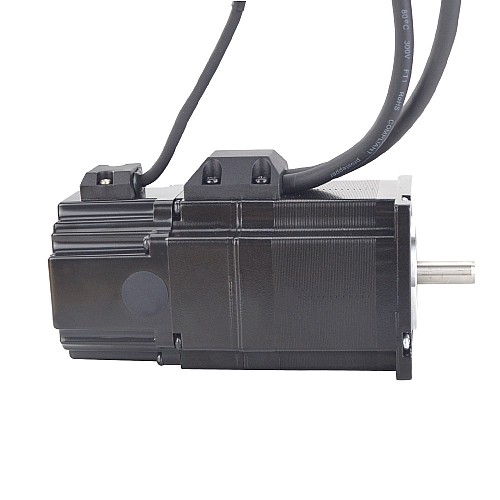

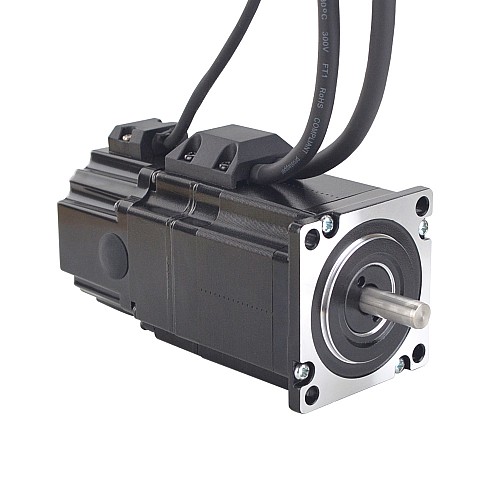

Шаговый двигатель Nema 23 серии P с замкнутым контуром, 1,2 Нм (169,97 унций-дюймов) с электромагнитным тормозом

0 отзывов - Написать отзыв

руб.7410

5 + руб.7062

10 + руб.6744

50 + руб.6455

100 + руб.6188

В наличии: 10000
Модель: 23E1KBK20-12
Вес брутто: 1.59kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 191

Страну кликните｜реальный запас

Отправляется из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 23E1KBK20-12
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 1,2 Нм (169,97 унций-дюймов)
Номинальный ток/фаза: 4,0 А
Фазовое сопротивление: 0,45 Ом
Индуктивность: 1,4 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 55,5 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
Длина вала с D-образным вырезом: 15 мм
Длина вывода: 270 мм
Вес: 0,72 кг

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: инкрементальный
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 5 В
Максимальное напряжение питания: 5 В
Выходное высокое напряжение: <4 В
Низкое выходное напряжение: <1 В

Тормозные соединения

Красный--24В+
Чёрный--24В-
2,0 Нм

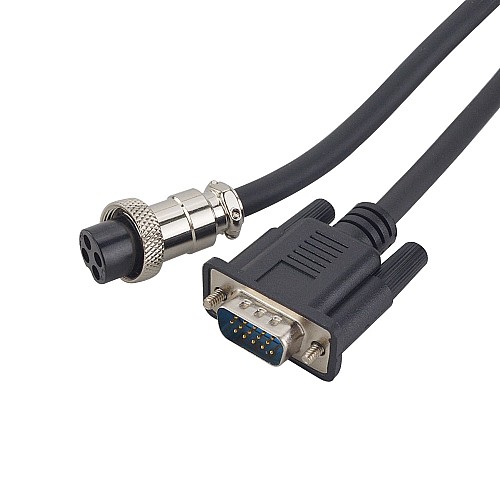

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	1.4
Каналы выходного сигнала	2
Номинальный ток (А)	4
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	120
Фазовое сопротивление (Ом)	0.45
Шаговый двигатель с	Энкодер/тормоз
Спецификация тормозов
Время отклика (мс)	50
Мощность торможения (Вт)	4
Номинальное напряжение тормоза (В)	24
Тип тормоза	Тормоз выключения питания
Ток торможения (А)	0.16
Тормозной момент (Нсм)	200
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина тела (мм)	55.5
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	D
