Драйвер шагового двигателя с замкнутым контуром Modbus RS485 0,1–7,0 А, 24–48 В постоянного тока

Серия CLRS — это драйверы шаговых двигателей с замкнутым контуром, основанные на стандартном протоколе Modbus RS485. Благодаря интерфейсу RS485, возможно объединение в сеть до 31 оси. Встроенная функция PR с 16-сегментной таблицей положений (режим PR) позволяет не только решить проблему потери шагов в системах с разомкнутым контуром, но и сэкономить на дополнительных контроллерах в большинстве приложений «точка-точка», значительно повышая надежность системы и снижая стоимость. Серия CLRS также поддерживает функцию обучения, режимы работы «Положение профиля», «Скорость профиля» и «Возврат в исходное положение».

Ключевые особенности

• Подходит для Nema 17, Nema 23 и Nema 24 с разрешением энкодера от 1000 до 5000 имп/об.
• Поддержка протокола Modbus RS485, внутренние 16-сегментные позиционные инструкции
• Нет потери шага, нет рывков, нет резервирования крутящего момента
• HMI, ПЛК или внешний ввод-вывод запускают движение
• 7 программируемых входов: предел, начало, быстрая остановка, сброс сигнала тревоги, включение, JOG или входы таблицы положений
• 3 программируемых выхода: сигнализация, тормоз, возврат в исходное положение/инструкция/завершение пути
• Режимы работы: скорость, положение, самонаведение
• RS232 для подключения к программному обеспечению для настройки, RS485 для управления полевой шиной
• Функции поддержки: обучение, прерывание, пропуск, приостановка, циклическое движение
• Защита от перенапряжения, перегрузки по току, ошибки позиционирования, ошибки кабеля энкодера и т. д.
• По умолчанию поддерживается кодер с разрешением 1000PPR, но вы также можете настроить любое разрешение в диапазоне от 0 до 5000PPR.

Товарная накладная

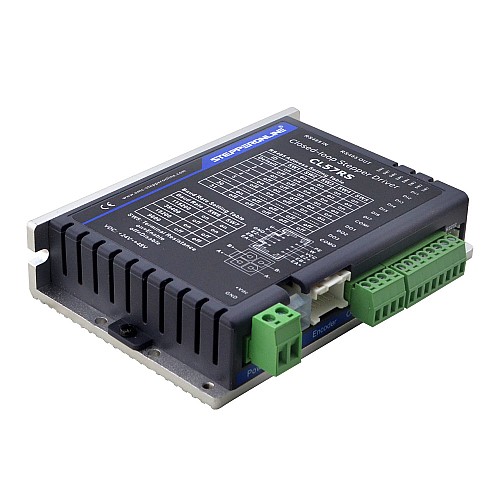

• 1 x Драйвер CL57RS
• 1 x Кабель RS232 CABLE-PC-1
• 1 сетевой кабель RS485 длиной 0,5 м

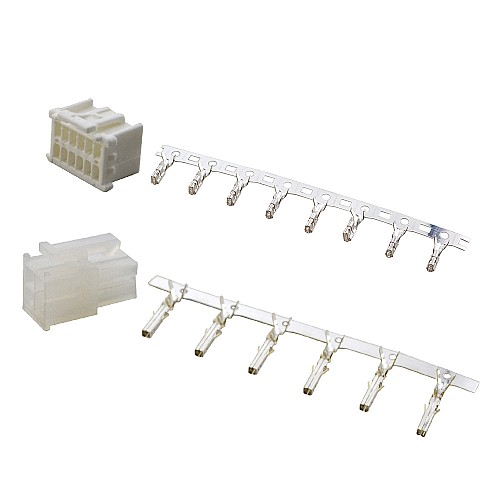

• 1 x разъем двигателя
• 1 x разъем энкодера
