Name: Шаговый двигатель Nema 11 с замкнутым контуром, 0,1 Нм (14,16 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об) - 11HS18-0674D-E1000 | StepperOnline
SKU: 11HS18-0674D-E1000
Price: 5090 RUB
Availability: PreOrder

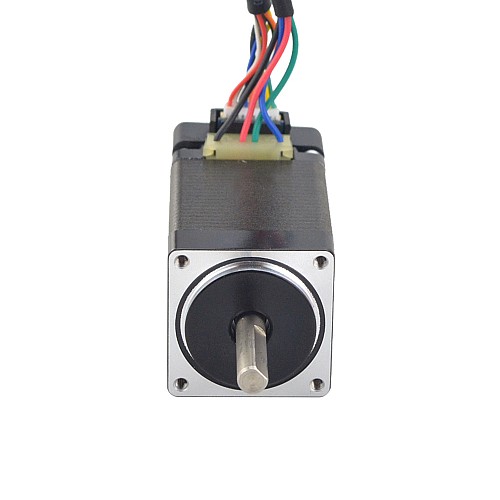

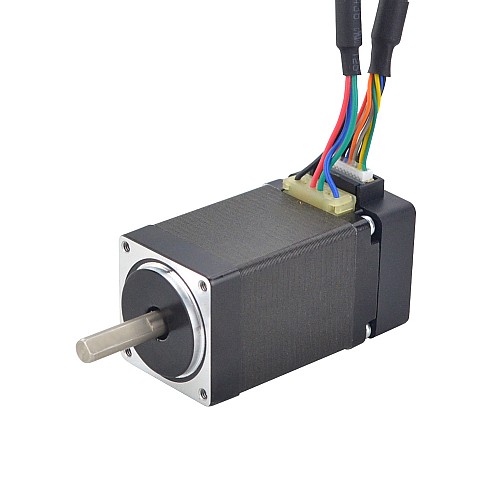

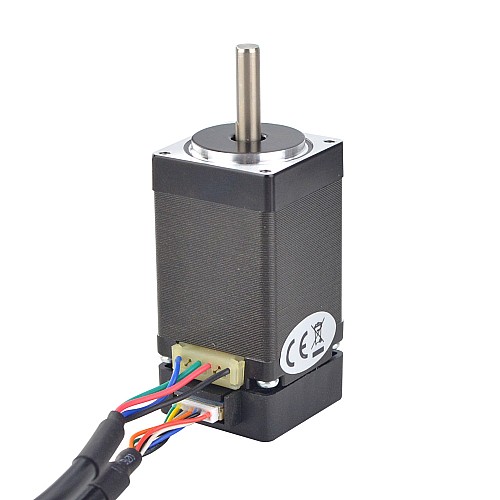

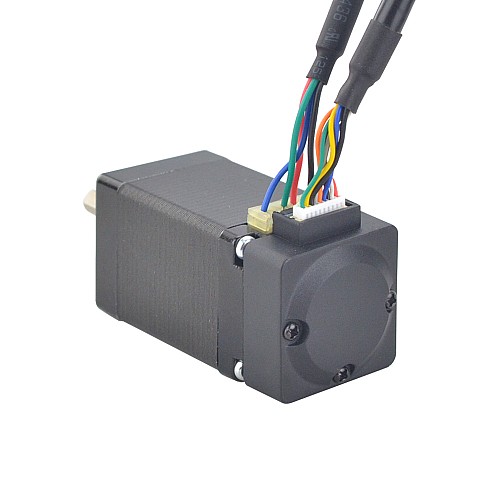

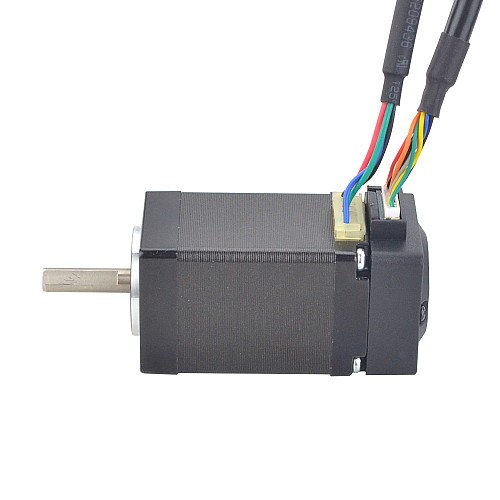

Шаговый двигатель Nema 11 с замкнутым контуром, 0,1 Нм (14,16 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.5090

5 + руб.4862

10 + руб.4653

50 + руб.4461

100 + руб.4284

В наличии: Предзаказ
Модель: 11HS18-0674D-E1000
Вес брутто: 0.27kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 90

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 10

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Электрические характеристики

Номер детали производителя: 11HS18-0674D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 0,1 Нм (14,16 унций-дюйм)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 6,8 Ом ± 10%
Индуктивность: 6,0 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 28 x 28 мм
Длина тела: 57 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина вала с D-образным вырезом: 15 мм
Длина вывода: 300 мм
Вес: 0,14 кг

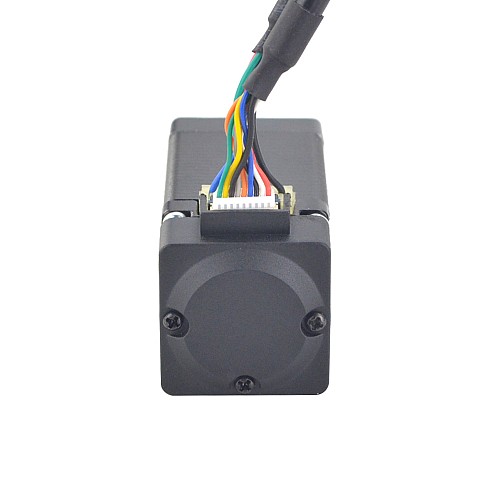

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 3 канала
Мин. напряжение питания: 4,5 В
Максимальное напряжение питания: 5,5 В
Выходной ток: 100 мА макс.
Выходное высокое напряжение: ≥Vcc-0,4 В
Низкое выходное напряжение: ≤0,4 В
Максимальная выходная частота: 1,85 Гц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

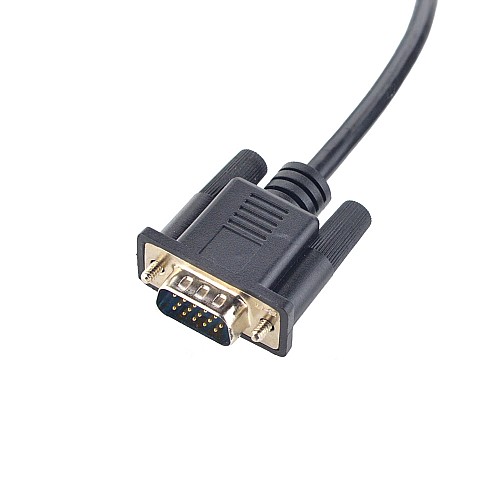

ПРИКОЛОТЬ	1	2	3	7	8	11	12	13
Кодер	ЕА+	ВКЦ	Земля	NC	NC	ЭБ+	ЭБ-	EA-

В будущем этот двигатель будет заменён на 11HS18-0674D-E1000-C1 . Обратите внимание, что длина корпуса увеличится до 63 мм, а выходное напряжение энкодера несколько изменится.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	6
Каналы выходного сигнала	3
Номинальный ток (А)	0.67
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	14.16
Удерживающий момент (Нсм)	10
Фазовое сопротивление (Ом)	6.8
Спецификация тормозов
Тормозной момент (унции на дюйм)	14.16
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина тела (мм)	57
Метод инвентаризации	Общий инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
