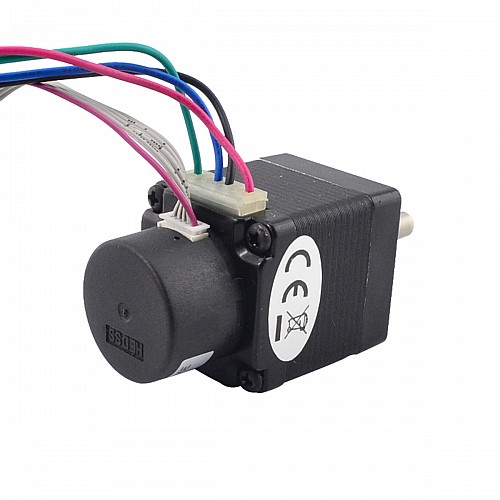

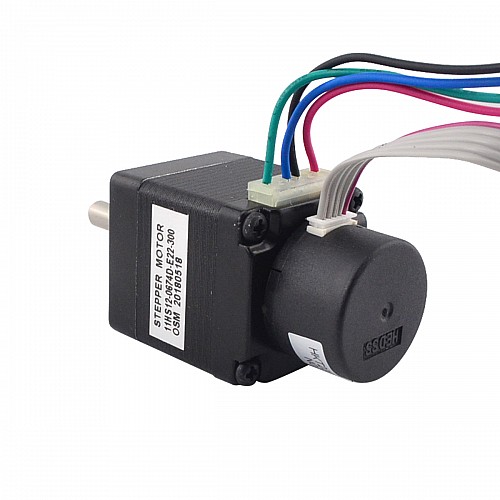

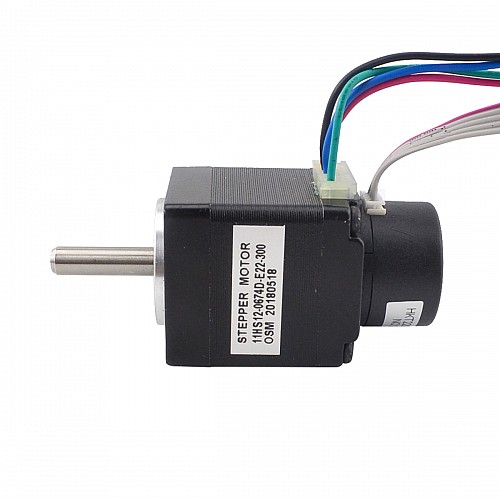

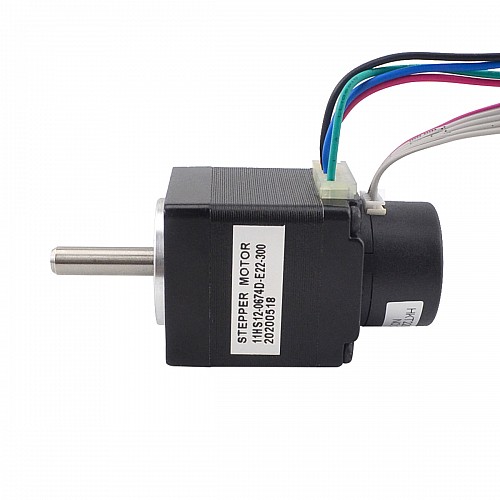

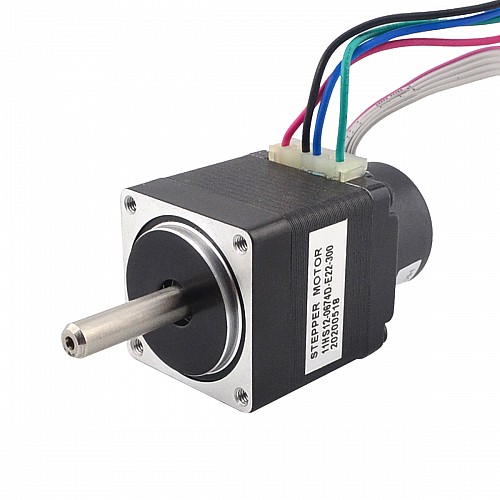

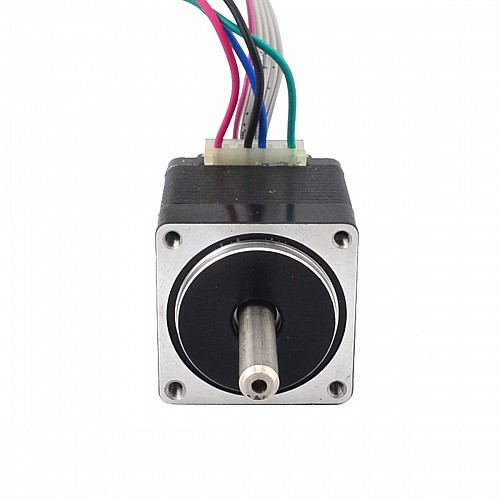

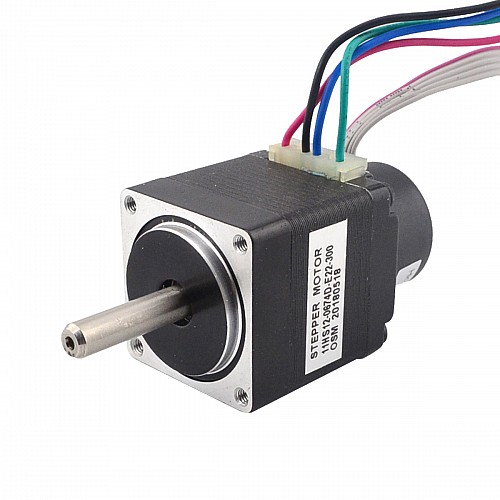

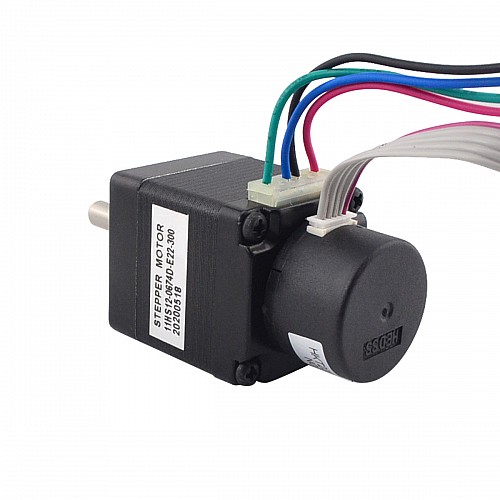

Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об

Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 11 с замкнутым контуром, 0,07 Нм (9,91 унций-дюйм), энкодер 300 имп/об
2 отзывов - Написать отзыв
руб.3534
5 + руб.3368
10 + руб.3216
50 + руб.3078
100 + руб.2951
  • В наличии: 10000
  • Модель: 11HS12-0674D-E22-300
  • Вес брутто: 0.29kg
  • Сертифицировано: ISO, CE, UKCA, RoHS
Products Sold: 582

Страну кликните｜реальный запас

Купить
Вопрос
В закладки В сравнение

Спецификация двигателя

  • Номер детали производителя: 11HS12-0674D-E22-300
  • Тип двигателя: биполярный шаговый
  • Угол шага: 1,8 градуса
  • Удерживающий момент: 0,07 Нм (9,91 унций-дюйм)
  • Номинальный ток/фаза: 0,67 А
  • Напряжение: 3,75 В
  • Фазовое сопротивление: 5,60 Ом
  • Индуктивность: 4,00 мГн ± 20% (1 кГц)
  • Класс изоляции: B 130°C[266°F]
  • Размер оправы: 28 x 28 мм
  • Длина двигателя: 46 мм
  • Диаметр вала: Φ5 мм
  • Длина вала: 20 мм
  • Количество отведений: 4
  • Длина вывода: 500 мм

Спецификация кодировщика

  • Тип энкодера: оптический инкрементальный
  • Напряжение питания: 5 В постоянного тока
  • Выходной ток: ≤20 мА
  • Разрешение: 300ppr
  • Выходной сигнал: 2 канала
  • Диаметр вала: Φ5 мм
  • Выходная частота: ≤30 кГц
  • Низкое выходное напряжение: ≤0,3 В постоянного тока
  • Выходное высокое напряжение: ≥3,4 В постоянного тока

Связь

ПРИКОЛОТЬ
1
2
3
4
Мотор
А+
А-
B+
Б-

ПРИКОЛОТЬ
1
2
3
4
5
Кодер
0 В
NC
Ч. Б.
+5В
Ч. А.
Тип продукта
Тип продукта Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги? Нет
Индуктивность (мГн) 4
Каналы выходного сигнала 2
Номинальный ток (А) 0.67
Разрешение кодера 300PPR
Тип выходной цепи Двухтактный (однотактный)
Тип кодировщика Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм) 9.91
Удерживающий момент (Нсм) 7
Фазовое сопротивление (Ом) 5.6
Физические характеристики
Диаметр вала (мм) 5
Длина вала (мм) 20
Длина тела (мм) 46
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) Nema 11 (28 x 28)
Рейтинг IP 40


File Size
11HS12-0674D-E22-300.STEP 846.23KB Download
11HS12-0674D-E22-300_Full_Datasheet.pdf 157.84KB Download
