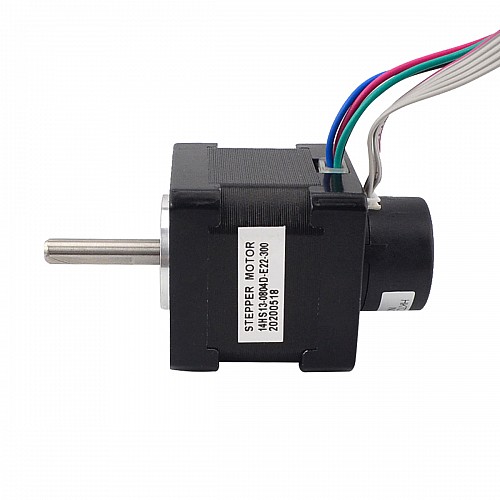

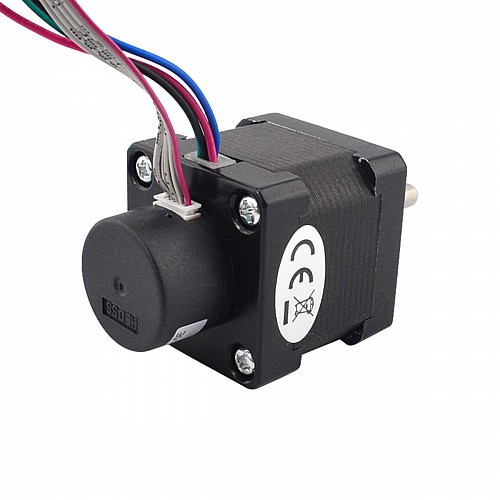

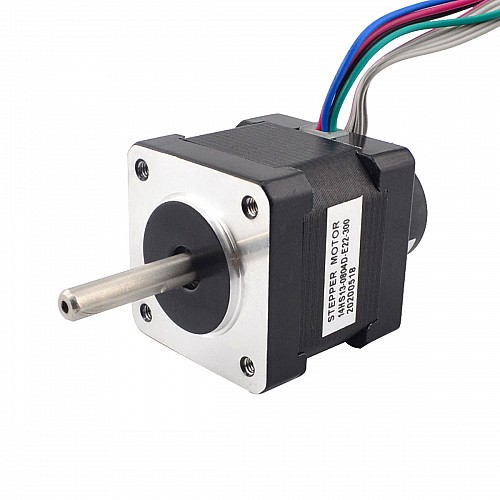

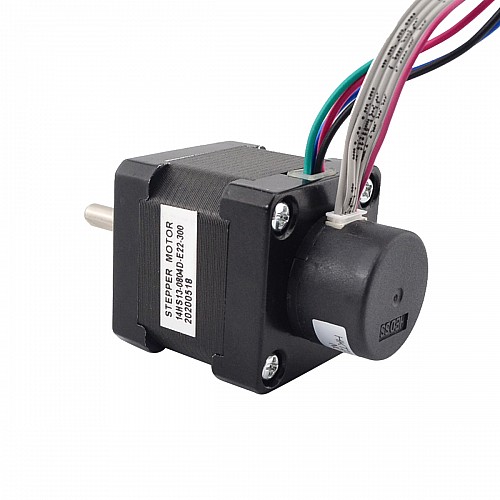

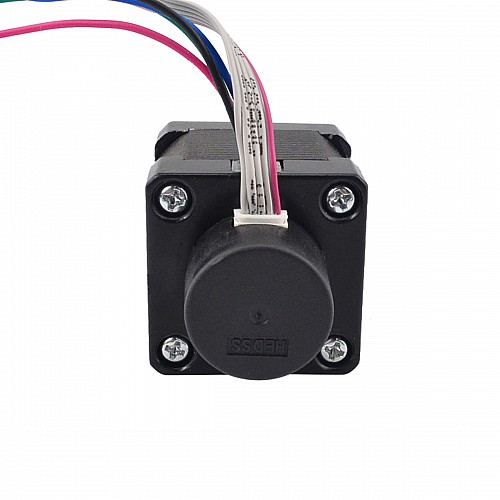

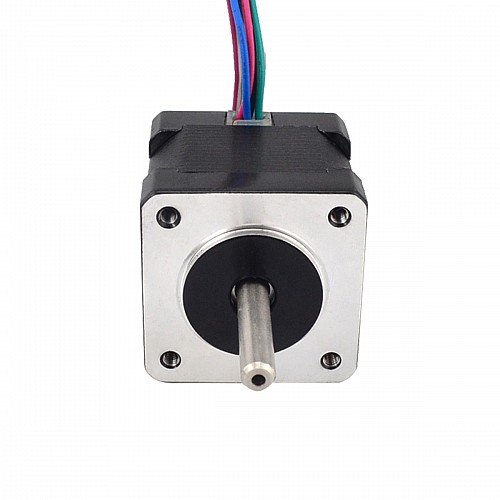

Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об

Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
Шаговый двигатель Nema 14 с замкнутым контуром, 18 Н·см (25,5 унций·дюйм), энкодер 300 имп/об
1 отзывов - Написать отзыв
руб.3095
5 + руб.2950
10 + руб.2817
50 + руб.2696
100 + руб.2585
  • В наличии: 10000
  • Модель: 14HS13-0804D-E22-300
  • Вес брутто: 0.26kg
  • Сертифицировано: ISO, CE, UKCA, RoHS
Products Sold: 363

Страну кликните｜реальный запас

Купить
Вопрос
В закладки В сравнение

Спецификация двигателя

  • Номер детали производителя: 14HS13-0804D-E22-300
  • Тип двигателя: биполярный шаговый
  • Угол шага: 1,8 градуса
  • Удерживающий момент: 0,18 Нм (25,5 унций-дюймов)
  • Номинальный ток/фаза: 0,80 А
  • Напряжение: 5,40 В
  • Фазовое сопротивление: 6,80 Ом
  • Индуктивность: 10,00 мГн ± 20%(1 кГц)
  • Класс изоляции: B 130°C[266°F]
  • Размер оправы: 35 x 35 мм
  • Длина двигателя: 48 мм
  • Диаметр вала: Φ5 мм
  • Длина вала: 24 мм
  • Длина D-образного выреза: 16,5 мм
  • Количество отведений: 4
  • Длина вывода: 500 мм

Спецификация кодировщика

  • Тип энкодера: оптический инкрементальный
  • Напряжение питания: 5 В постоянного тока
  • Выходной ток: ≤20 мА
  • Разрешение: 300PPR
  • Выходной сигнал: 2 канала
  • Диаметр вала: Φ5 мм
  • Выходная частота: ≤30 кГц
  • Низкое выходное напряжение: ≤0,3 В постоянного тока
  • Выходное высокое напряжение: ≥3,4 В постоянного тока

Связь

ПРИКОЛОТЬ
1
2
3
4
Мотор
А+
А-
B+
Б-

ПРИКОЛОТЬ
1
2
3
4
5
Кодер
0 В
NC
Ч. Б.
+5В
Ч. А.
Тип продукта
Тип продукта Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги? Нет
Индуктивность (мГн) 10
Каналы выходного сигнала 2
Номинальный ток (А) 0.8
Разрешение кодера 300PPR
Тип выходной цепи Двухтактный (однотактный)
Тип кодировщика Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм) 25.5
Удерживающий момент (Нсм) 18
Фазовое сопротивление (Ом) 6.8
Физические характеристики
Диаметр вала (мм) 5
Длина вала (мм) 24
Длина тела (мм) 48
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) Nema 14 (35 x 35)
Рейтинг IP 40


File Size
14HS13-0804D-E22-300.STEP 735.3KB Download
14HS13-0804D-E22-300_Full_Datasheet.pdf 130.43KB Download
14HS13-0804D_Torque_curve.pdf 214.03KB Download
