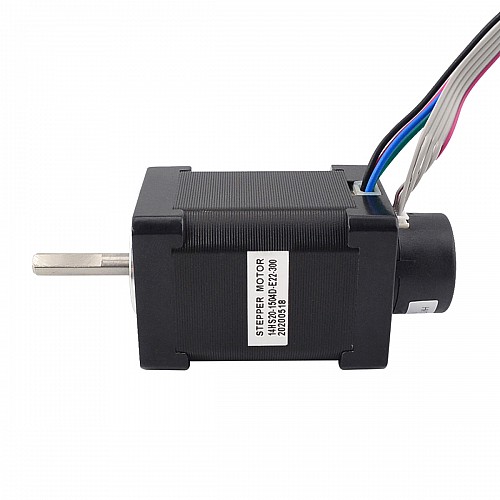

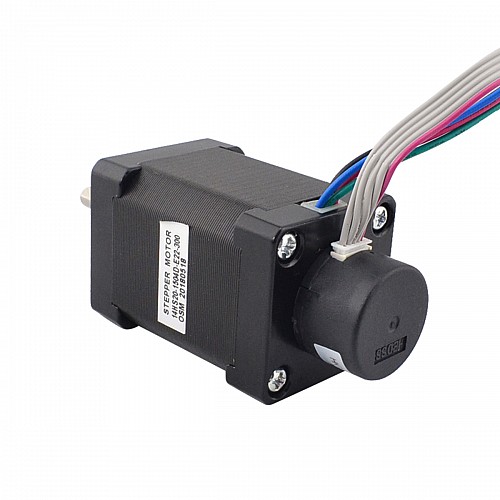

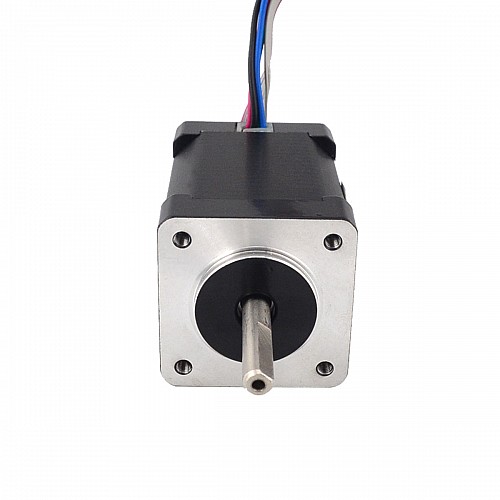

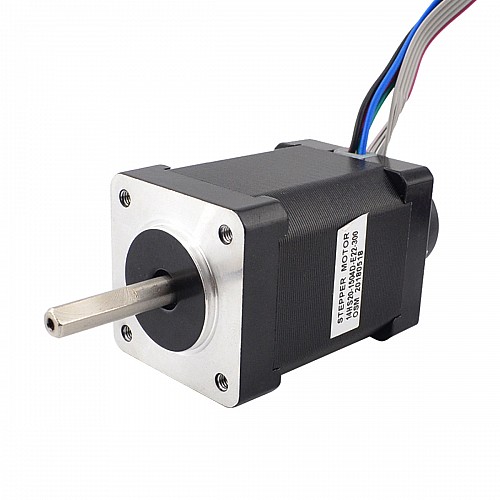

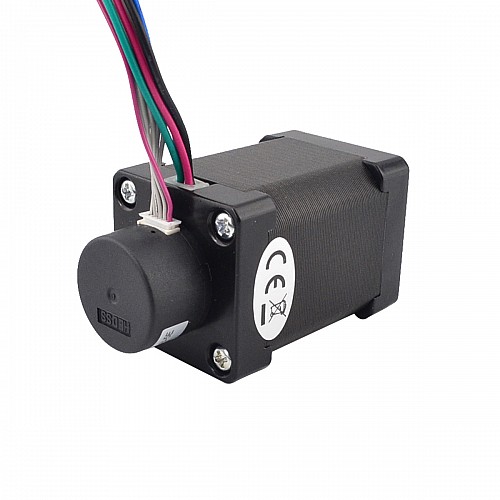

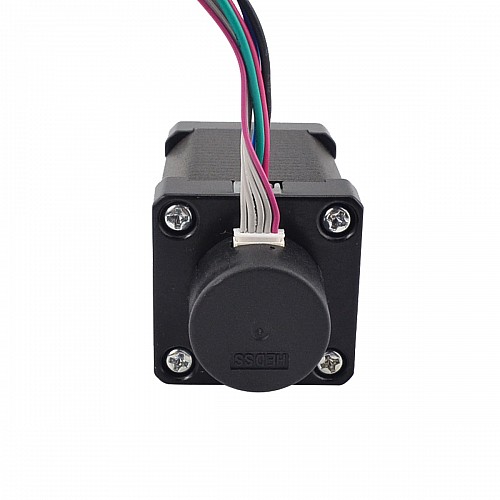

Шаговый двигатель Nema 14 с замкнутым контуром, 40 Н·см (56,64 унций·дюйм), энкодер 300 имп/об

1 отзывов - Написать отзыв

руб.3699

5 + руб.3525

10 + руб.3366

50 + руб.3221

100 + руб.3089

В наличии: 10000
Модель: 14HS20-1504D-E22-300
Вес брутто: 0.41kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 631

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Спецификация двигателя

Номер детали производителя: 14HS20-1504D-E22-300
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 0,40 Нм (56,64 унций-дюйм)
Номинальный ток/фаза: 1,50 А
Напряжение: 4,20 В
Фазовое сопротивление: 2,80 Ом
Индуктивность: 3,80 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]
Размер оправы: 35 x 35 мм
Длина двигателя: 66 мм
Диаметр вала: Φ5 мм
Длина вала: 24 мм
Длина D-образного выреза: 15 мм
Количество отведений: 4
Длина вывода: 500 мм

Спецификация кодировщика

Тип энкодера: оптический инкрементальный
Напряжение питания: 5 В постоянного тока
Выходной ток: ≤20 мА
Разрешение: 300PPR
Выходной сигнал: 2 канала
Диаметр вала: Φ5 мм
Выходная частота: ≤30 кГц
Низкое выходное напряжение: ≤0,3 В постоянного тока
Выходное высокое напряжение: ≥3,4 В постоянного тока

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	1	2	3	4	5
Кодер	0 В	NC	Ч. Б.	+5В	Ч. А.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.8
Каналы выходного сигнала	2
Номинальный ток (А)	1.5
Разрешение кодера	300PPR
Тип выходной цепи	Двухтактный (однотактный)
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	56.64
Удерживающий момент (Нсм)	40
Фазовое сопротивление (Ом)	2.8
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	24
Длина тела (мм)	66
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 14 (35 x 35)
Рейтинг IP	40
