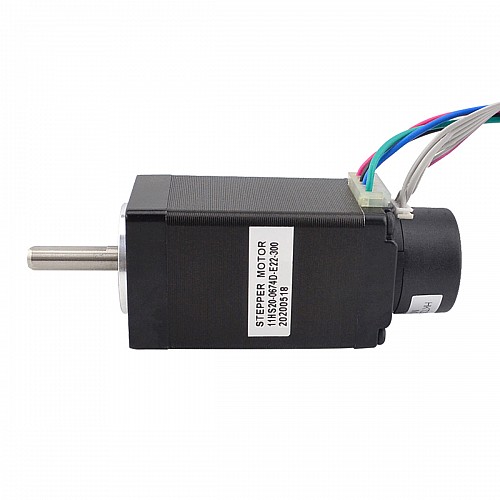

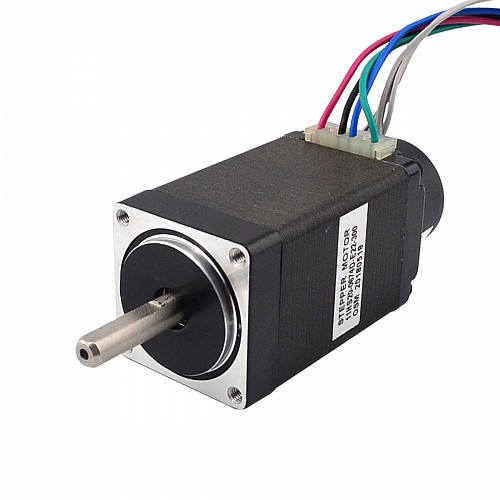

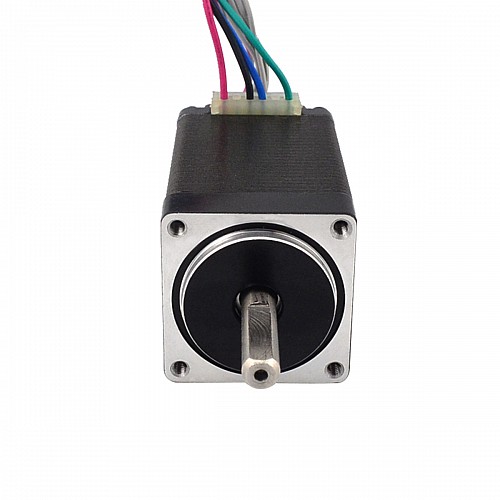

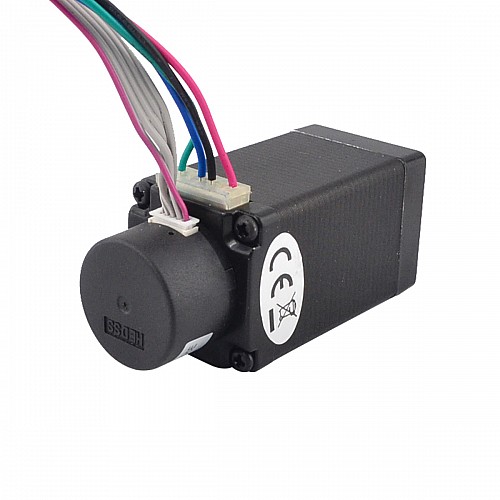

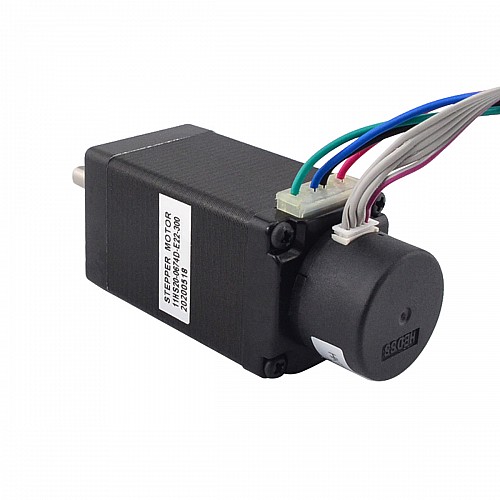

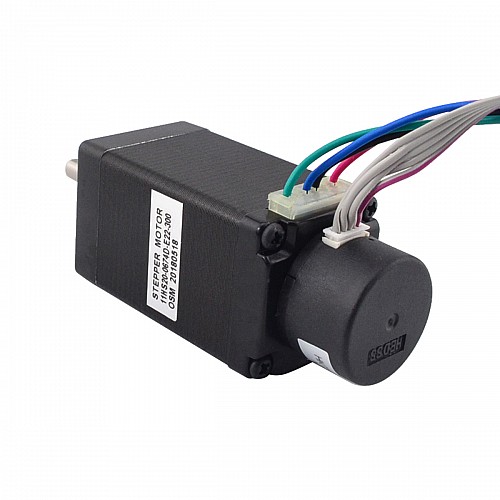

Шаговый двигатель Nema 11 с замкнутым контуром, 0,12 Нм (16,99 унций-дюймов), энкодер 300 имп/об

Спецификация двигателя

• Номер детали производителя: 11HS20-0674D-E22-300
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,12 Нм (16,99 унций-дюймов)
• Номинальный ток/фаза: 0,67 А
• Напряжение: 6,20 В
• Фазовое сопротивление: 9,20 Ом
• Индуктивность: 5,70 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]
• Размер оправы: 28 x 28 мм
• Длина двигателя: 51 мм
• Диаметр вала: Φ5 мм
• Длина вала: 20 мм
• Длина D-образного выреза: 15 мм
• Количество отведений: 4
• Длина вывода: 500 мм

Спецификация кодировщика

• Напряжение питания: 5 В постоянного тока
• Выходной ток: ≤20 мА
• Разрешение: 300PPR
• Выходной сигнал: 2 канала
• Диаметр вала: Φ5 мм
• Выходная частота: ≤30 кГц
• Низкое выходное напряжение: ≤0,3 В постоянного тока
• Выходное высокое напряжение: ≥3,4 В постоянного тока
