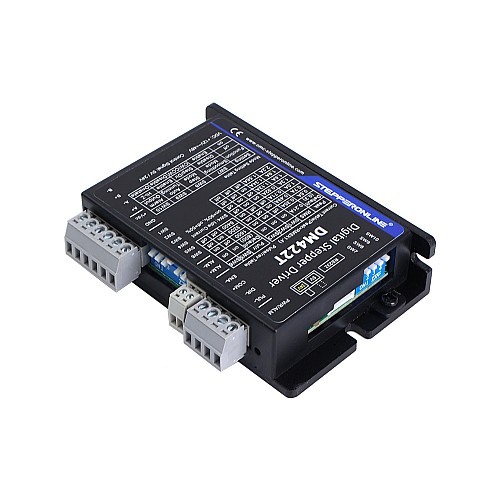

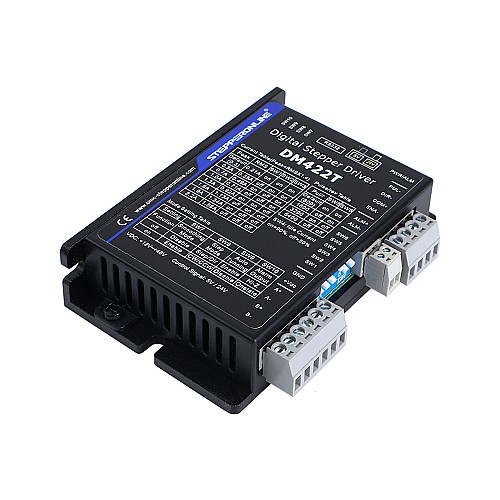

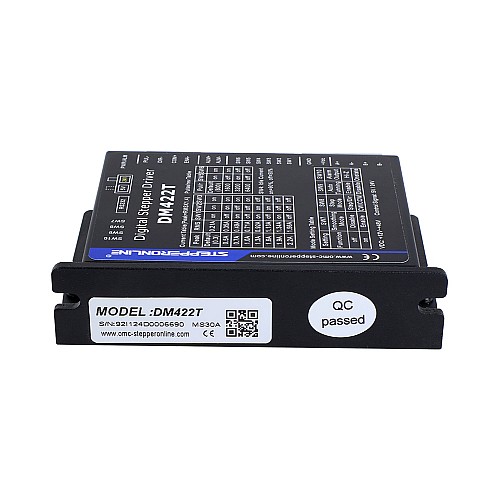

Цифровой шаговый привод 0,3–2,2 А 12–50 В постоянного тока для шаговых двигателей Nema 11, 14, 17

DM422T — это полностью цифровой шаговый драйвер, разработанный с использованием передового алгоритма управления DSP, основанного на новейших технологиях управления движением. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и отсутствие нестабильности в среднем диапазоне. Функции автоматической идентификации двигателя и автоматической настройки параметров обеспечивают быструю настройку оптимальных режимов для различных двигателей. По сравнению с традиционными аналоговыми приводами, DM422T обеспечивает значительно меньший уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Его уникальные характеристики делают DM422T идеальным выбором для приложений с высокими требованиями. Настоятельно рекомендуется использовать в качестве драйвера NEMA 11, 14, 17.

Основные характеристики

• Настройка автоматической настройки
• Настройка выхода тревоги
• Настройка режима сглаживания
• Максимальная частота входного импульса 500 кГц
• Защита от перенапряжения и перегрузки по току

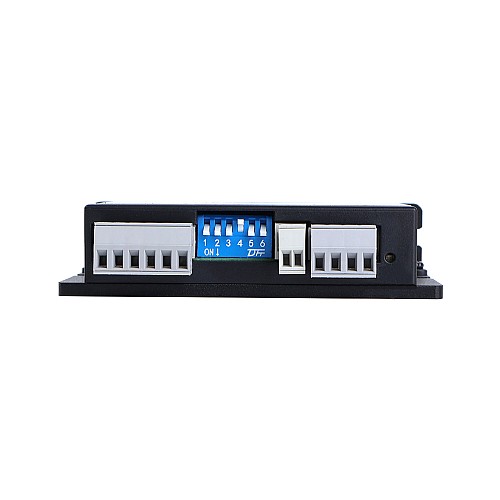

• 4 микрошаговых разрешения с помощью DIP-переключателей
• 8 настроек выходного тока с помощью DIP-переключателей
• Мягкий пуск без «скачка» при включении
• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Шаг и направление (PUL/DIR) или управление двойным импульсом
• Снижение тока холостого хода до 50% или 90% с помощью SW4
• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума

Электрические характеристики

• Выходной пиковый ток: 0,3–2,2 А
• Входное напряжение: +12–50 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7–16 мА (типичное 10 мА)
• Частота импульсного входного сигнала: 0–500 кГц

Рабочая среда и другие характеристики (Tj = 25 ℃/77 ℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0 ℃ － 40 ℃
• Вибрация: 10-55 Гц / 0,15 мм
• Температура хранения: -20 ℃ － 65 ℃
• Вес: около 230 г
