Внешний стек Nema 17 48 мм, вывод 1,68 А, длина ходового винта 8 мм (0,31496 дюйма), длина 200 мм

Снято с производства

Внешний стек Nema 17 48 мм, вывод 1,68 А, длина ходового винта 8 мм (0,31496 дюйма), длина 200 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17LS19-1684E-200H
Вес брутто: 0.60kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

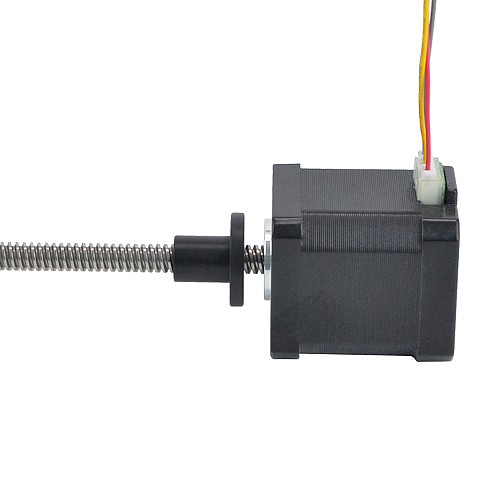

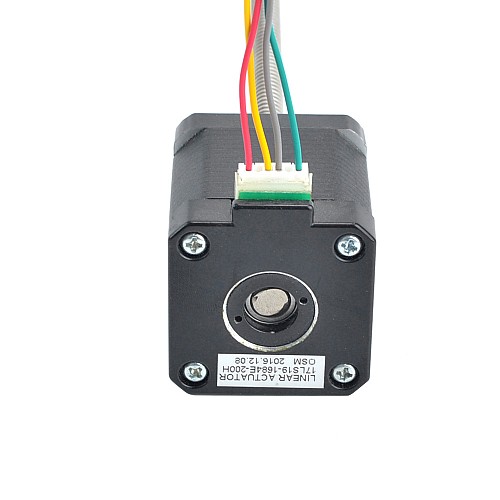

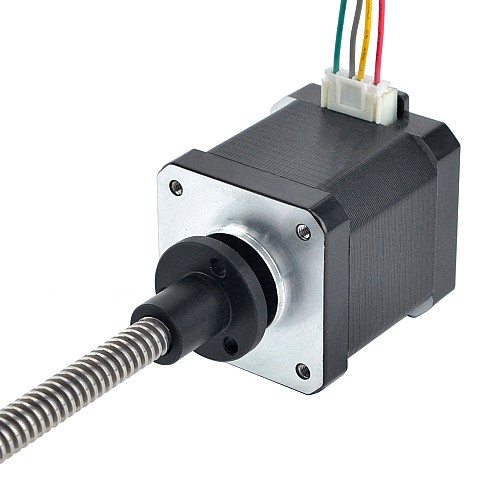

Эта модель — экономичный линейный шаговый двигатель, который называется внешним линейным приводом Nema 17. Он состоит из шагового двигателя Nema 17 диаметром 48 мм, крутящим моментом 1,8 градуса и силой тока 1,68 А, и линейного винта Tr8x4 длиной 200 мм.

Электрические характеристики

Номер детали производителя: 17LS19-1684E-200H
Тип двигателя: внешний (трапецеидальный)
Угол шага: 1,8 градуса
Удерживающий момент: 44 Н·см (62,31 унции·дюйма)
Номинальный ток/фаза: 1,68 А
Сопротивление фазы: 1,65 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)

Физические характеристики

Размер рамы: 42 x 42 мм
Длина корпуса: 48 мм

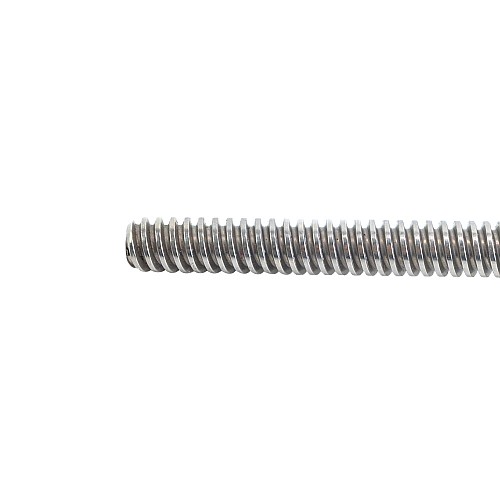

Длина ходового винта: 200 мм (7,87 дюйма)
Диаметр ходового винта: Φ8 мм (0,315 дюйма)
Вывод/оборот: 2 мм (0,07874 дюйма)
Количество выводов: 4
Длина кабеля: 500 мм

Подключение

A+	A-	B+	B-
Красный	Серый	Жёлтый	Зелёный

По ряду причин мы временно прекратили производство и продажу этого товара. Этот товар недоступен для заказа. Альтернативный товар — 17E19S1684MB4-200RS.

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2.8
Номинальный ток (А)	1.68
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	62.31
Удерживающий момент (Нсм)	44
Фазовое сопротивление (Ом)	1.65
Физические характеристики
Диаметр ходового винта (мм)	8
Длина вывода (мм)	500
Длина тела (мм)	48
Длина ходового винта (мм)	200
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип линейного двигателя	Внешний (трапециевидный)
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
