Интегрированный драйвер шагового двигателя 3-8 А 10-40 В постоянного тока для шагового двигателя NEMA 23

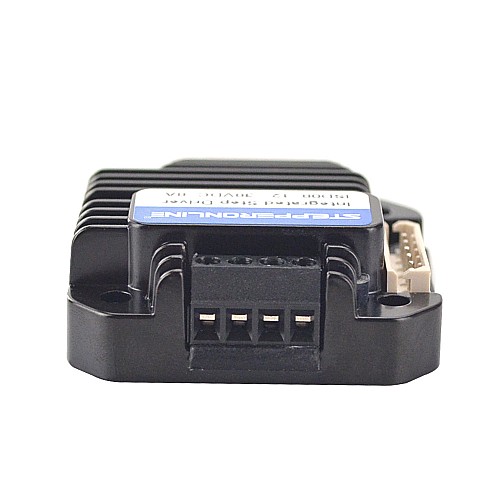

ISD08 — это серия миниатюрных высокопроизводительных драйверов шаговых двигателей с параллельным портом управления. Их главная особенность — компактный размер и высокая управляющая способность. Толщина драйвера составляет менее 14 мм. Драйверы могут устанавливаться непосредственно на шаговые двигатели серии NEMA 23 с помощью соответствующего фланца. ISD08 обеспечивает регулируемый пиковый ток 3–8 А. Функция высокоскоростной компенсации тока позволяет компенсировать влияние противоэлектродвижущей силы при вращении двигателя на высокой скорости.

Ключевые особенности

• Миниатюрный размер 42,3 x 42,3 x 16,5 мм
• Интегрирован с двигателем, может работать и отдельно
• Корпус полностью из алюминия, изготовленный методом точного литья, прочный и долговечный, с хорошим рассеиванием тепла.
• Широкий диапазон входного напряжения
• Регулируемый выходной ток 3–8 А
• 5 выбираемых микрошаговых разрешений, включая 200, 400, 800, 1600, 3200
• H-мостовой биполярный преобразователь постоянного тока, с возможностью управления в режиме онлайн и в автономном режиме
• Оптически изолированные входы
• Автоматическое снижение тока
• Максимальная частота всего шага 12 кГц; Максимальная частота 3200 микрошагов 200 кГц

Электрические характеристики

• Выходной пиковый ток: 3–8 А
• Входное напряжение: 10–40 В постоянного тока
• Частота входного импульса: 5–12 кГц (полный шаг)
• Сопротивление изоляции: более 100 МОм
• Электрическая прочность: 500 В переменного тока в течение 1 мин.

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Влажность: менее 80% относительной влажности
• Рабочая температура: -40℃ - 85℃
• Вибрация: 3G макс.
• Температура хранения: -50℃ - 150℃
• Размер: 42,3 x 42,3 x 16,5 мм
• Вес: 52,9 г (1,866 унции)
