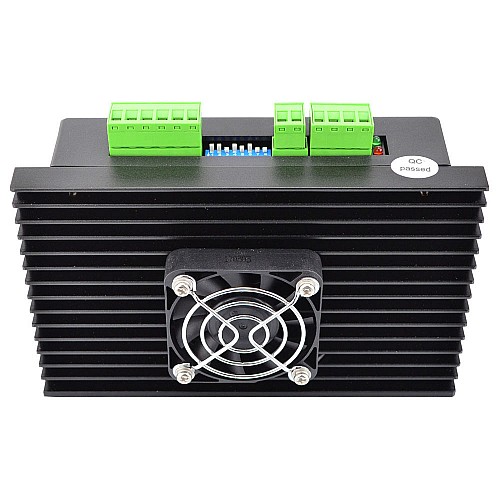

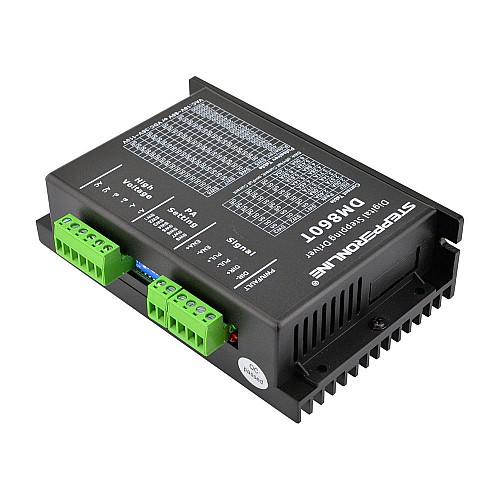

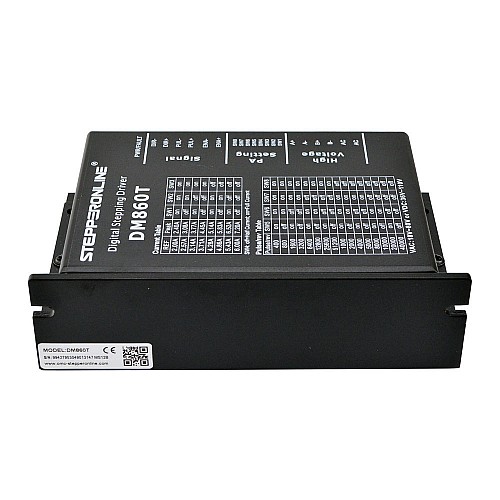

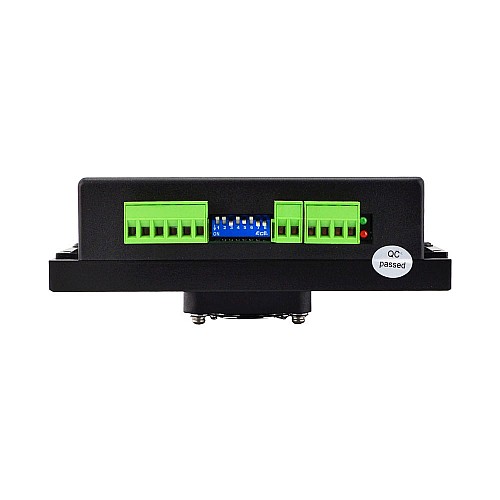

Цифровой шаговый драйвер 2,4–7,2 А, 18–80 В переменного тока или 24–110 В постоянного тока для двигателя Nema 34

DM860T — это полностью цифровой драйвер шагового двигателя, разработанный с использованием передового алгоритма управления DSP, основанного на новейших технологиях управления движением. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и отсутствие нестабильности в среднем диапазоне. Функции автоматической идентификации двигателя и автоматической настройки параметров обеспечивают быструю настройку оптимальных режимов для различных двигателей. По сравнению с традиционными аналоговыми приводами, DM860T обеспечивает значительно более низкий уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Уникальные характеристики делают DM860T идеальным выбором для приложений с высокими требованиями.

Ключевые особенности

• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения и перегрузки по току
• Плавный пуск без «скачка» при включении

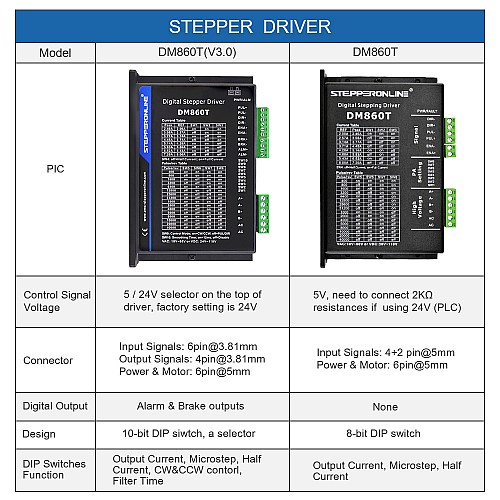

• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход

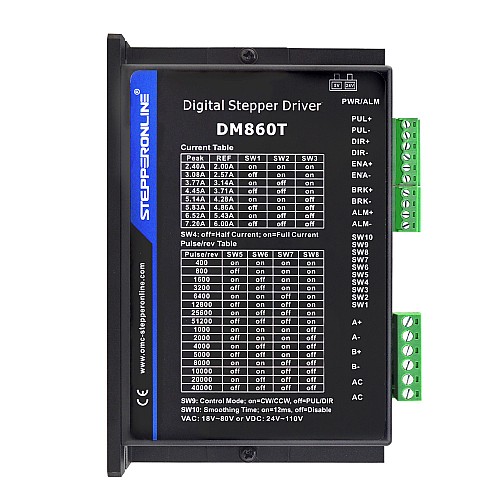

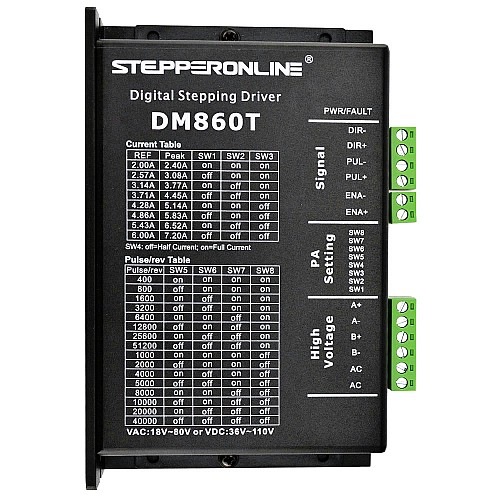

• 8 выбираемых пиковых токов, включая 2,40 А, 3,08 А, 3,77 А, 4,45 А, 5,14 А, 5,83 А, 6,52 А, 7,20 А
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• 16 выбираемых разрешений микрошага, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Электрические характеристики

• Выходной пиковый ток: 2,4~7,2 А (6,0 RMS)
• Ток логического сигнала: 7~16 мА (типично 10 мА)
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 100 МОм
• Входное напряжение: +18~80 В переменного тока или 24~110 В постоянного тока (постоянный ток +/- можно подключать в любом порядке)

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: -10℃ － 45℃
• Вибрация: 10-55 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 580 г (20,46 унций)
