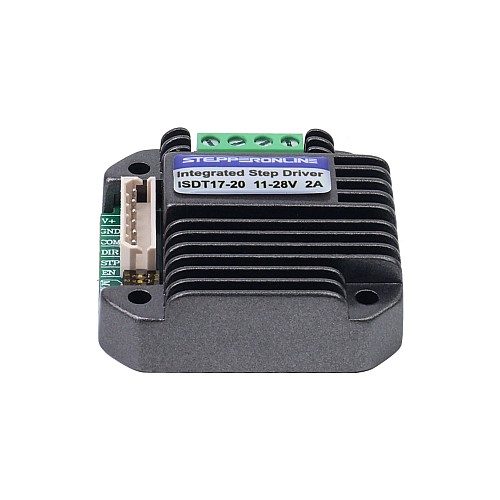

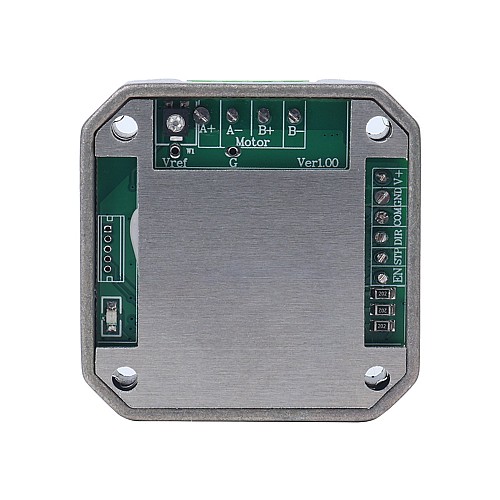

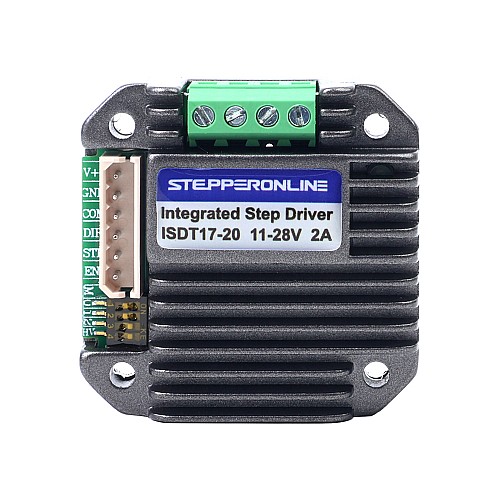

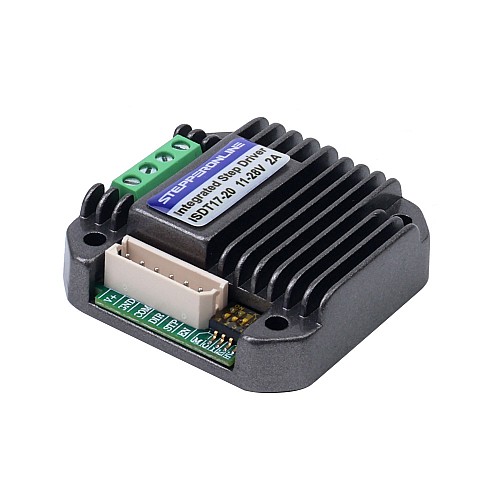

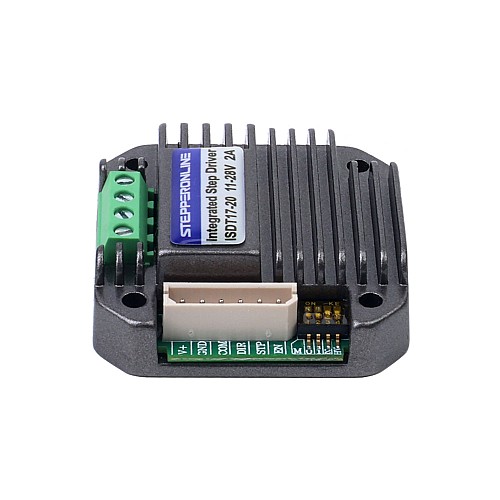

Интегрированный драйвер шагового двигателя 0,6–2,0 А 11–28 В постоянного тока, сверхтихая версия для шагового двигателя NEMA 17

Это сверхтихий драйвер шагового двигателя, способный обеспечить регулируемый пиковый ток 0,6–2,0 А. Толщина драйвера составляет всего 14,5 мм. Он монтируется непосредственно на шаговые двигатели серии NEMA 17 без каких-либо фланцев. Компактный размер и сверхнизкий уровень шума делают его идеальным для мест с ограниченным пространством, где требуется относительная тишина.

Ключевые особенности

• Ультра-тихая работа
• Корпус изготовлен из литого под давлением алюминия, что улучшает рассеивание тепла.
• Автоматическое снижение тока при бездействии
• Оптоизолированный вход, совместимый с напряжением сигнала 3,3–5 В и 12–24 В
• Поддержка общего сигнала: общий анод и катод
• Ток привода регулируется в диапазоне 0,6–2,0 А
• 1/2/4/8/16/32 варианта микрошага
• Компактный размер и сверхнизкий уровень шума
• Защита от перегрузки, перегрева и сверхтока
• Миниатюрный размер 42,2x42,2x14,5 мм
• Длина кабеля: 300 мм

Электрические характеристики

• Номер детали: ISDT17-20
• Выходной пиковый ток: 0,6–2,0 А
• Входное напряжение: 11–28 В постоянного тока (обычно 24 В постоянного тока)
• Режим драйвера: ШИМ-прерыватель постоянного тока
• Микрошаг: опционально 1, 2, 4, 8, 16, 32
• Частота входного импульса: 1–20 кГц
• Сопротивление изоляции: более 100 МОм
• Электрическая прочность: 500 В переменного тока в течение 1 мин.

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Рабочая температура: -20℃-85℃
• Температура хранения: -40℃ - 75℃
• Влажность: менее 60% относительной влажности
• Вибрация: 3G макс.
• Вес: 0,028 кг
