Контроллер бесщеточного двигателя постоянного тока DBLC-01

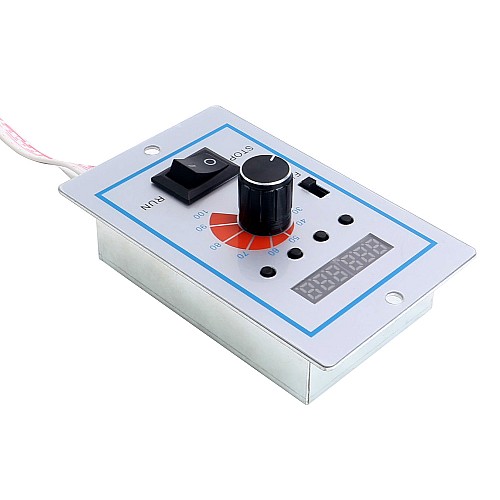

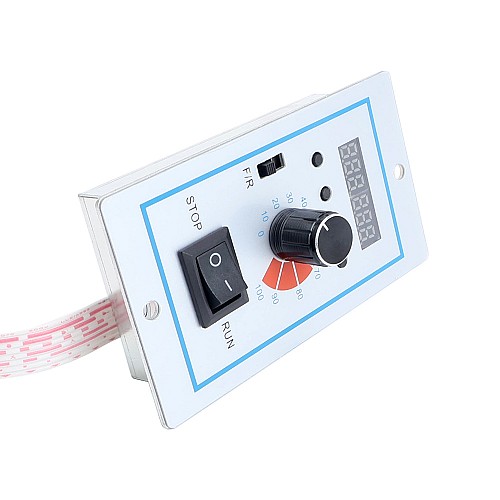

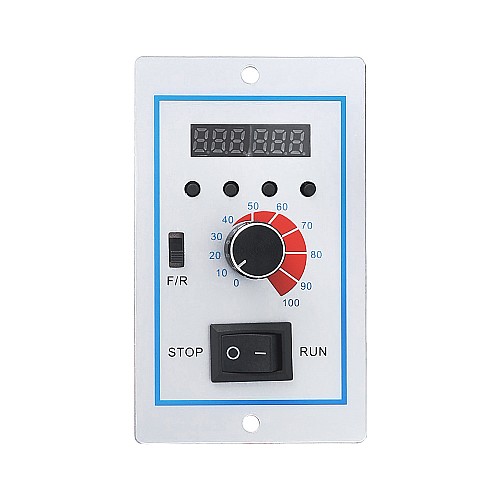

Функция блока управления

1. Отображение скорости. Отображает скорость вращения двигателя в режиме реального времени.
2. Кнопка «Пуск/Стоп» на панели для управления пуском/остановкой двигателя.
3. Кнопки «Вперед» и «Назад» на панели позволяют управлять режимом прямого и обратного хода двигателя.
4. Потенциометр регулировки скорости на панели позволяет плавно регулировать различные скорости двигателя.

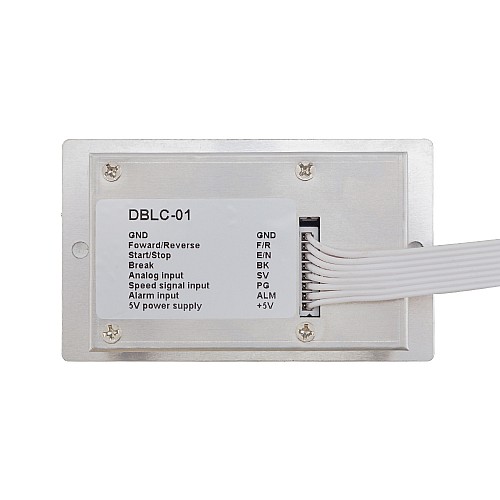

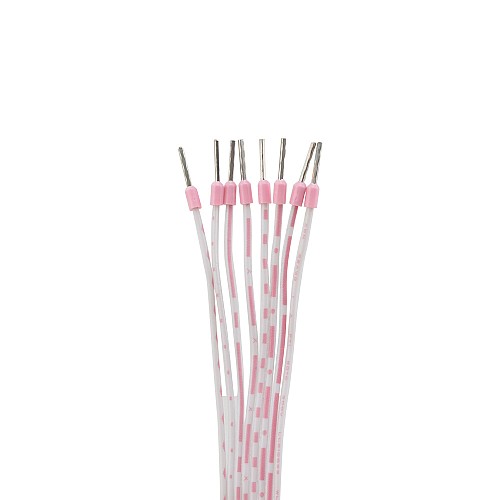

Описание интерфейса терминала

1 GND: сигнальная земля
2 F / R: переключение направления работы двигателя
3 EN: управление пуском/остановкой двигателя
4 БК: управление электрическим торможением двигателей
5 SV: аналоговый вход 0–5 В постоянного тока для управления скоростью двигателя от 0 до заданной скорости
6 PG: вход сигнала скорости двигателя, отображение скорости вращения
7 ALM: входной сигнал для сигналов тревоги. При срабатывании сигнала тревоги отображается ERR.
8 + 5 В: регулировка скорости напряжения, потенциометр плавно регулируется на SV и GND
