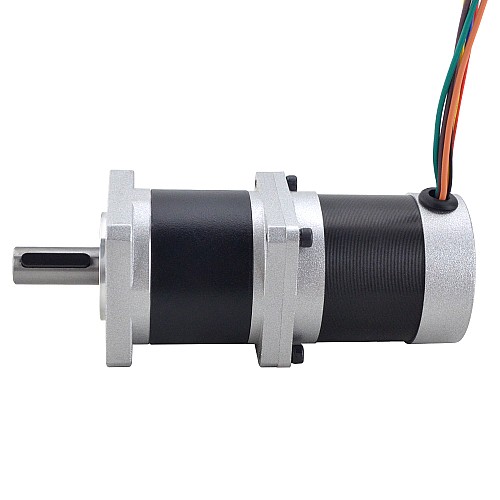

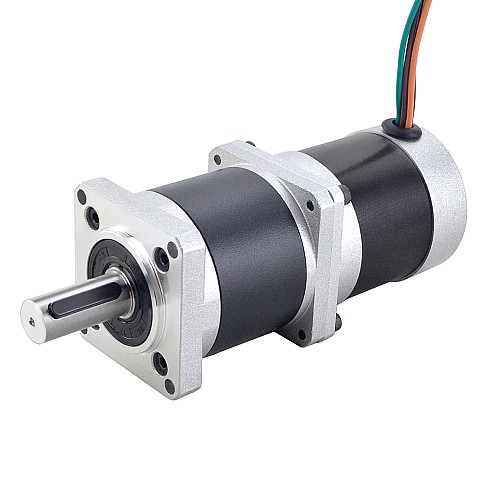

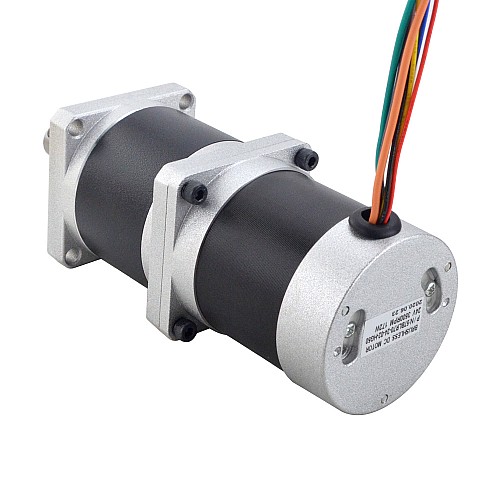

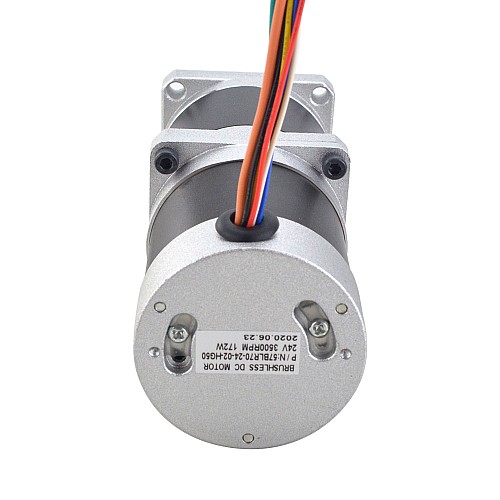

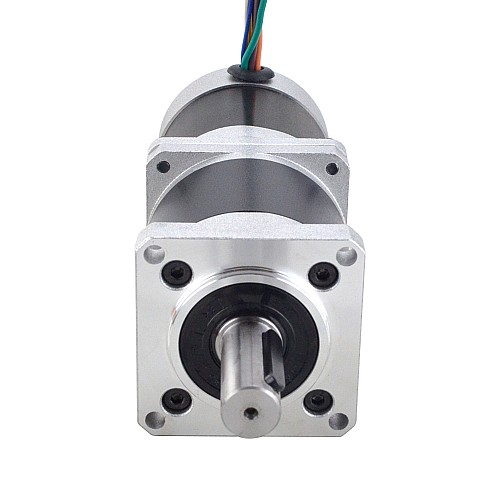

Бесщеточный мотор постоянного тока 24 В 172 Вт 70 об/мин с редуктором 17,63 Нм (2496,61 унций-дюймов), высокоточный редуктор 50:1

Электрические характеристики

• Номер детали производителя: 57BLR70-24-02-HG50
• Фаза: 3
• Поляки: 4
• Номинальное напряжение: 24 В
• Номинальная скорость: 70±10% об/мин
• Номинальный крутящий момент: 17,63 Нм (2496,61 унций-дюйм)
• Номинальный ток: 10,4±10%А
• Номинальная мощность: 172 Вт
• Класс изоляции: B 130°C[266°F]
• Сопротивление изоляции: не менее 100 МОм при 500 В постоянного тока
• Испытание на электрическую прочность диэлектрика: 500 В переменного тока в течение 1 минуты

Физические характеристики

• Размер оправы: Φ57 мм
• Длина тела: 69,1 мм
• Длина коробки передач: 61,65 мм
• Диаметр вала: Φ14 мм
• Длина вала: 34 мм
• Длина шпоночного паза: 25 мм
• Количество отведений: 8
• Длина вывода: 300 мм
• Тип подшипника: шарикоподшипник NMB, C3
• Вес: 1,49 кг

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 50 : 1
• Эффективность: 75%
• Люфт на холостом ходу: <=1,6 градуса
• Максимально допустимый крутящий момент: 20 Нм (2832,8 унций-дюйм)
• Допустимый крутящий момент: 40 Нм (5665,6 унций-дюймов)
• Макс. радиальная нагрузка: 250 Н
• Класс изоляции: B
• Шум: <=50 дБ
• Температура окружающей среды: 0 - 50℃
