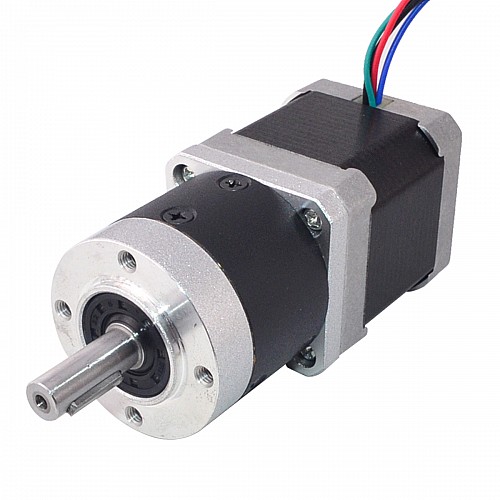

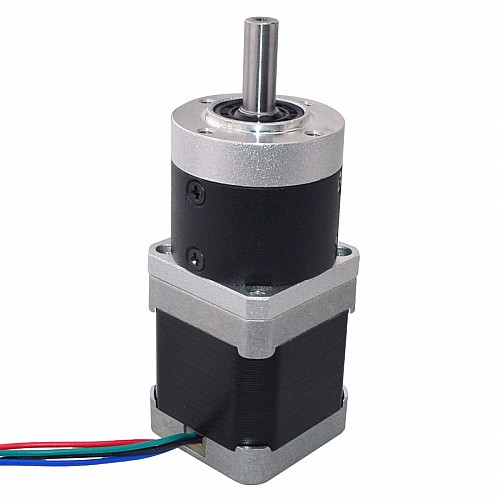

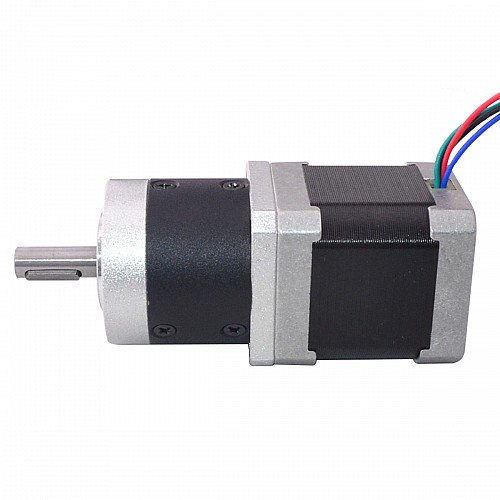

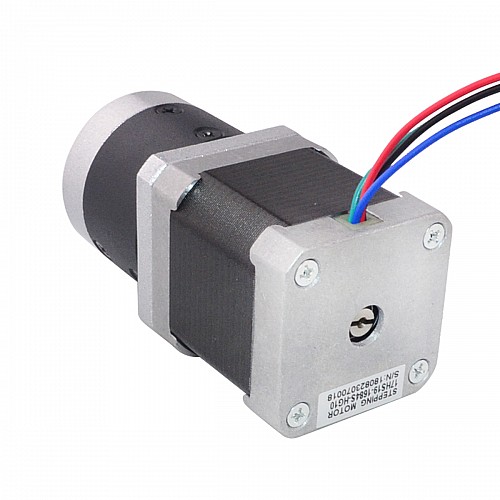

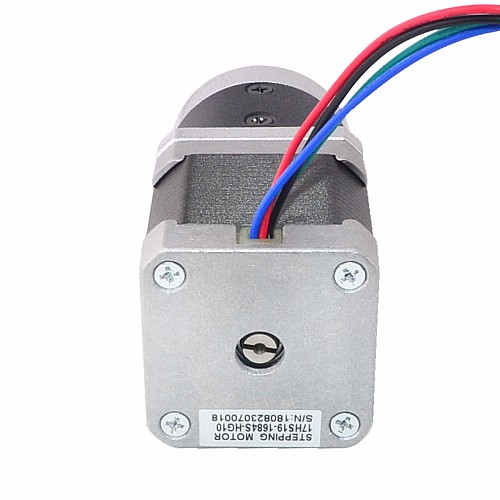

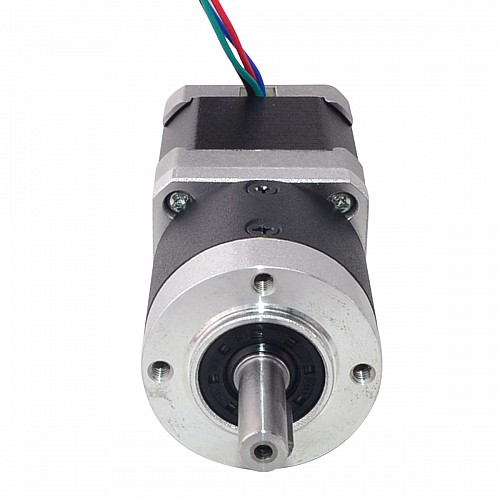

Шаговый двигатель Nema 17, длина = 48 мм, передаточное отношение 10:1, высокоточный планетарный редуктор

Горячие товары

Шаговый двигатель Nema 17, длина = 48 мм, передаточное отношение 10:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.4208

5 + руб.4000

10 + руб.3811

50 + руб.3641

100 + руб.3483

В наличии: 10000
Модель: 17HS19-1684S-HG10
Вес брутто: 0.70kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 706

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 17 с корпусом диаметром 48 мм и номинальным током 1,68 А интегрирован с планетарным редуктором диаметром 41 мм с передаточным числом 10:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали: 17HS19-1684S-HG10
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 44 Н·см (62,32 унции·дюйма)
Номинальный ток/фаза: 1,68 А
Фазовое сопротивление: 1,65 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 10:1
Эффективность: 92%
Зазор при отсутствии нагрузки: <= 30 армин
Максимально допустимый крутящий момент: 3,5 Нм (495,74 унций-дюйм)
Допустимый крутящий момент: 6,00 Нм (849,84 унций-дюйм)
Макс. радиальная нагрузка: 100 Н
Температура окружающей среды: -20-50℃
Шум: <=50 дБ
Срок службы: 6000 ч

Физические характеристики

Размер оправы: 42 x 42 мм
Длина двигателя: 48 мм
Длина коробки передач: 41 мм
Диаметр вала: Φ8 мм
Длина вала: 23,5 мм
Длина шпоночного паза: 14 мм
Количество отведений: 4
Длина вывода: 320 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.8
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.44
Фазовое сопротивление (Ом)	1.65
Физические характеристики
Вес(г)	350
Диаметр вала (мм)	8
Длина вала (мм)	23.5
Длина вывода (мм)	320
Длина тела (мм)	89
Зазор при отсутствии нагрузки	<=30 армин
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	10
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
