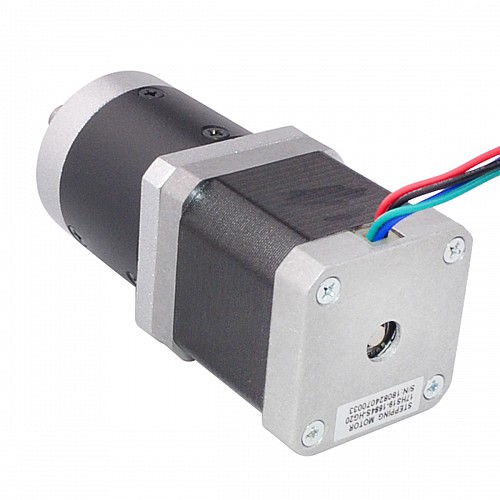

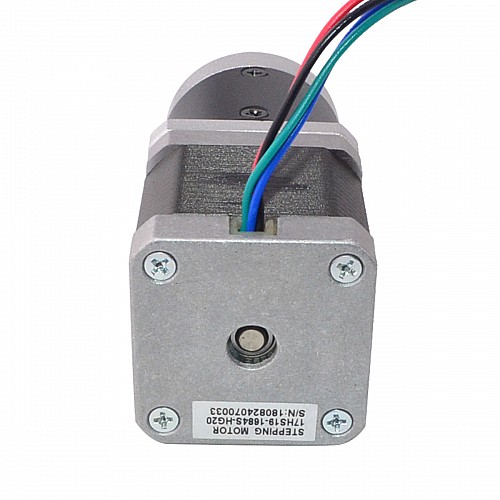

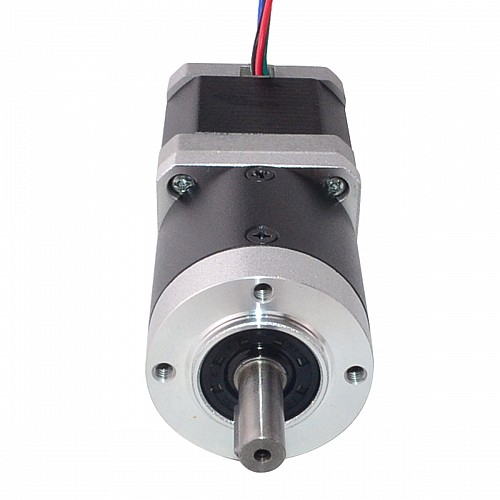

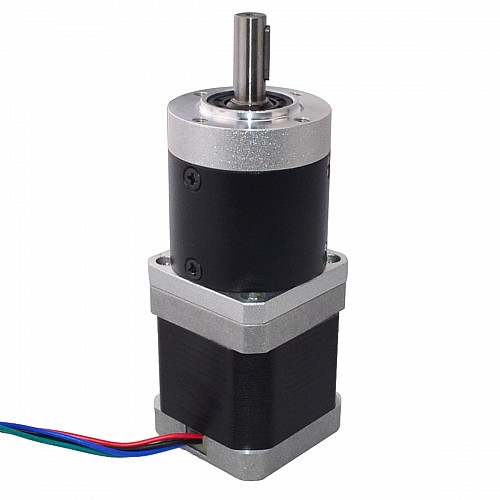

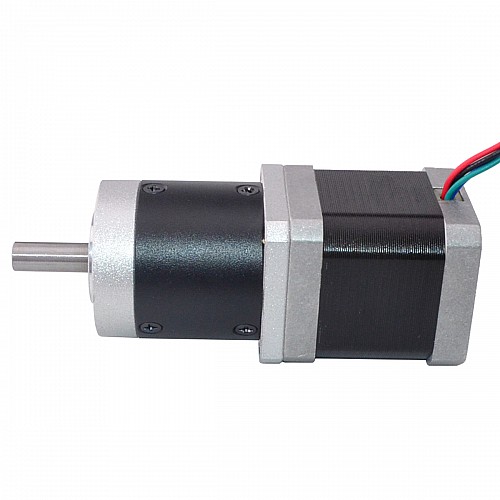

Шаговый двигатель Nema 17, длина = 48 мм, передаточное отношение 20:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.5245

5 + руб.4986

10 + руб.4751

50 + руб.4538

100 + руб.4343

В наличии: Предварительный заказ
Модель: 17HS19-1684S-HG20
Вес брутто: 0.73kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 20

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот шаговый двигатель Nema 17 с корпусом 48 мм и номинальным током 1,68 А интегрирован с планетарным редуктором 48,3 мм с передаточным числом 20:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали: 17HS19-1684S-HG20
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 44 Н·см (62,32 унции·дюйма)
Номинальный ток/фаза: 1,68 А
Фазовое сопротивление: 1,65 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 20:1
Эффективность: 85%
Зазор при отсутствии нагрузки: <= 50 армин
Максимально допустимый крутящий момент: 10 Н·м (1416,4 унций·дюйм)
Допустимый крутящий момент: 15 Н·м (2124 унции·дюйма)
Макс. радиальная нагрузка: 100 Н
Температура окружающей среды: -10-50℃
Шум: <= 50 дБ
Срок службы: 6000 ч

Физические характеристики

Размер оправы: 42 x 42 мм
Длина двигателя: 48 мм
Длина коробки передач: 48,3 мм
Диаметр вала: Φ8 мм
Длина вала: 23,5 мм
Длина шпоночного паза: 14 мм
Количество отведений: 4
Длина вывода: 320 мм
Вес: 350 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2.8
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.44
Фазовое сопротивление (Ом)	1.65
Физические характеристики
Вес(г)	350
Диаметр вала (мм)	8
Длина вала (мм)	23.5
Длина вывода (мм)	320
Длина тела (мм)	96.3
Зазор при отсутствии нагрузки	<=50 армин
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	20
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
