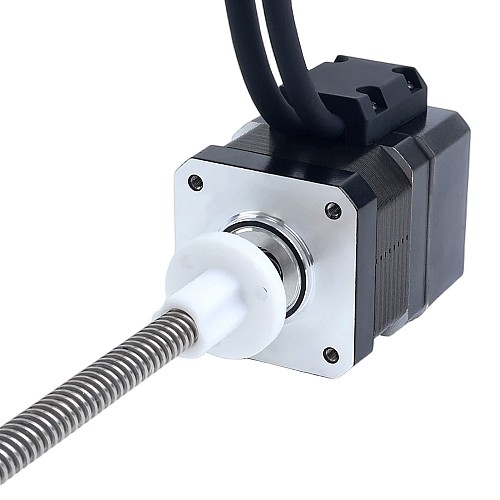

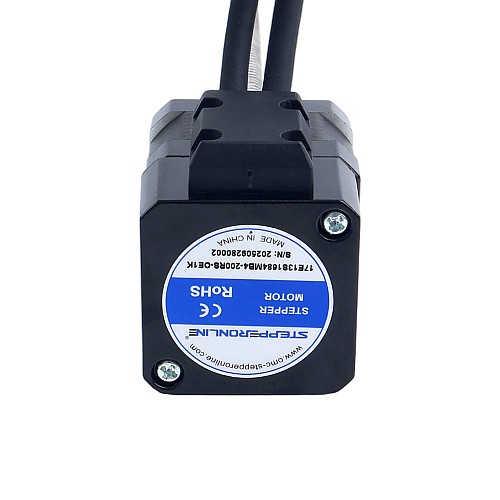

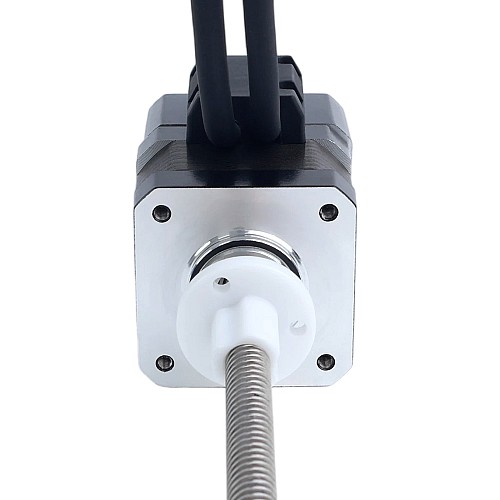

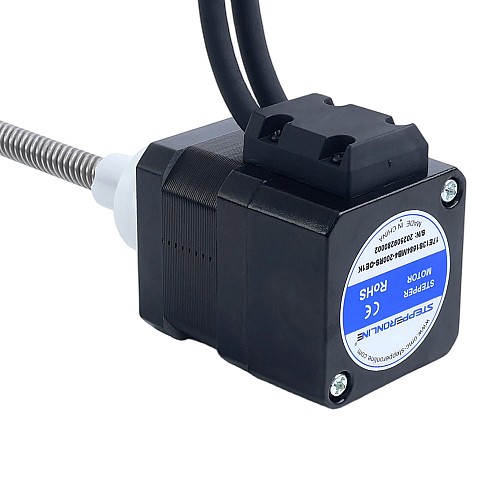

Nema 17 Внешний Стак 34мм 1,68A Шаг 8мм(0,31496") Длина 200мм с Оптическим Инкрементальным Энкодером 1000PPR

Новый

Nema 17 Внешний Стак 34мм 1,68A Шаг 8мм(0,31496") Длина 200мм с Оптическим Инкрементальным Энкодером 1000PPR

0 отзывов - Написать отзыв

руб.4035

5 + руб.3835

10 + руб.3655

50 + руб.3490

100 + руб.3341

В наличии: 10000
Модель: 17E13S1684MB4-200RS-OE1K
Вес брутто: 0.52kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 0

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

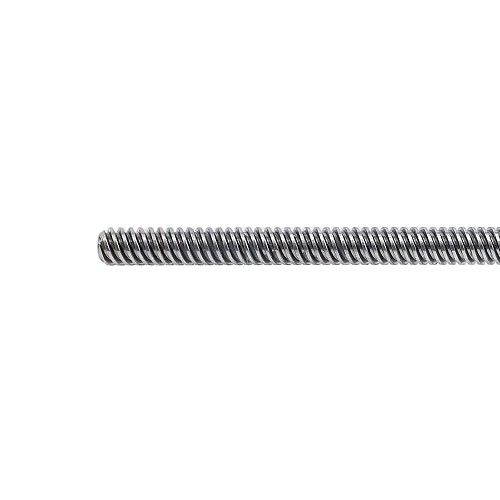

Этот линейный шаговый двигатель Nema 17 интегрирует высокоразрешающий 1000 PPR оптический инкрементальный энкодер. Он оснащен ходовым винтом ACME длиной 200 мм и диаметром 8 мм с гайкой из POM, обеспечивая линейное перемещение 8 мм за один оборот. Наличие энкодера значительно повышает позиционную точность и эксплуатационную стабильность двигателя, что делает его идеальным решением для широкого спектра применений, включая автоматизированное производство, логистические системы, медицинские устройства, сценическое оборудование и робототехнику.

Спецификация двигателя

Номер производителя: 17E13S1684MB4-200RS-OE1K
Тип двигателя: Внешний линейный шаговый
Угол шага: 1,8°
Стойкий момент: 26 Нсм (36,82 унц-дюйм)
Номинальный ток/фаза: 1,68 А
Сопротивление фазы: 1,15 ± 10% Ом
Индуктивность: 1,60 мГн ± 20% (1 кГц)
Размер рамы: 42 x 42 мм
Длина корпуса: 34 мм
Длина ходового винта: 200 мм (7,874 дюйма)
Диаметр ходового винта: 8 мм (0,315 дюйма)
Шаг/шаг: 0,04 мм (0,0015748 дюйма)
Шаг/оборот: 8 мм (0,315 дюйма)
Количество фаз: 4
Длина кабеля: 500 мм

Спецификация энкодера

Тип выходной схемы: Дифференциальный тип
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR(4000CPR)
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 5 В
Макс. напряжение питания: 5 В
Выходное высокое напряжение: > 4 В
Выходное низкое напряжение: < 1 В

Соединение

Пин	1	2	3	4
Мотор	A+	A-	B+	B-
Цвет	Чёрный	Зелёный	Красный	Синий

Энкодер	VCC	GND	EA+	EA-	EB+	EB-
Цвет	Красный	Белый	Чёрный	Синий	Жёлтый	Зелёный

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	1.6
Номинальный ток (А)	1.68
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	36.82
Удерживающий момент (Нсм)	26
Фазовое сопротивление (Ом)	1.15
Физические характеристики
Диаметр ходового винта (мм)	8
Длина кабеля (мм)	500
Длина тела (мм)	34
Длина ходового винта (мм)	200
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
С энкодером	Да
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	8
Ход/Шаг (мм)	0.04

File	Size
17E13S1684MB4-200RS-OE1K_Full_Datasheet.pdf	216.29KB	Download

Обработка концов ходового винта
- Резьбовые концы (наружная/внутренняя) с указанной резьбой и шагом
- Изготовленные по индивидуальному заказу шейки и кольцевые канавки
- Шестигранные или квадратные концы
- Шпоночные пазы и поперечные отверстия

Гайка с устранением люфта

STEPPERONLINE предоставляет гайки с устранением люфта для внешних ходовых винтов линейных приводов (кроме размера 34) и некаптивных линейных приводов с ходовым винтом (кроме размеров 24 и 34).
После миллионов циклов между ходовым винтом и стандартной пластиковой гайкой STEPPERONLINE может появиться номинальный люфт. STEPPERONLINE гарантирует несколько миллионов циклов, но физический люфт может увеличиться. Для уменьшения или устранения люфта STEPPERONLINE предоставляет пружинную конструкцию гайки с устранением люфта.

Энкодеры

В соответствии с требованиями применения, клиенты могут легко выбрать энкодеры с индексным выходом или без него, а также метод вывода - одинарный или дифференциальный.
Также можно свободно выбирать различное разрешение для более легкого и точного позиционирования.
Все стандартные энкодеры STEPPERONLINE являются оптическими и инкрементальными. При выборе энкодера внимательно изучите параметры, особенно размер, разрешение, индекс и метод вывода.

Тормоза

Особенно для вертикальных применений или удержания двигателей при внезапном отключении питания, стандартные тормоза STEPPERONLINE для размеров NEMA14, 17, 23, 24 и 34 помогут уменьшить беспокойство клиентов.

Проводка, кабели и разъемы

Выводы проводов или разъемы
Скрученные выводы проводов
Термоусадочные или расширяемые трубки
Кабельные корпуса

Винт с тефлоновым покрытием

Если в приложениях клиента требуется комбинация винта и гайки без смазки, STEPPERONLINE предлагает ходовые винты линейных приводов с тефлоновым покрытием.
Линейные приводы с ходовыми винтами с тефлоновым покрытием обеспечивают более длительный жизненный цикл и лучшее усилие тяги по сравнению с обычными винтами из нержавеющей стали.
Тефлоновое покрытие может быть нанесено на весь ассортимент ходовых винтов STEPPERONLINE и все типы линейных приводов, такие как External, Non-Captive и Captive.
Кроме того, гайка с устранением люфта также может комбинироваться с винтом с тефлоновым покрытием.
