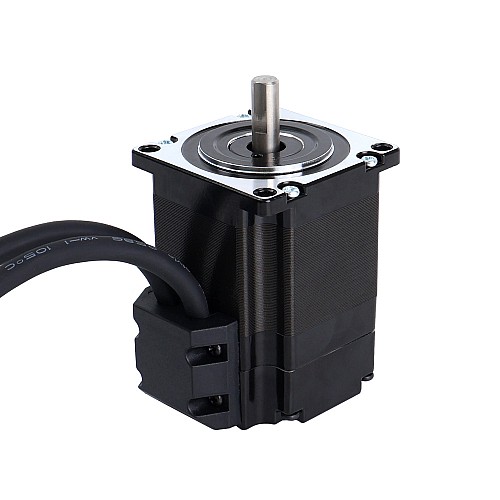

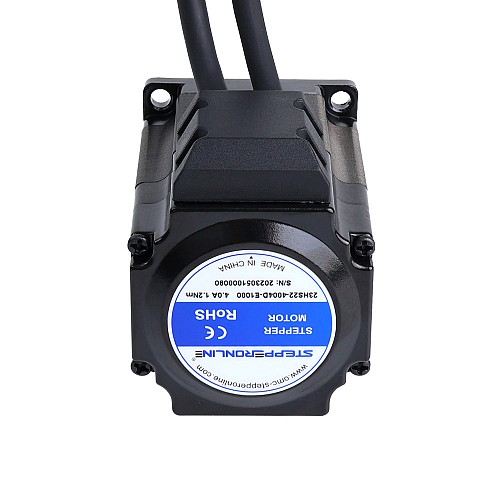

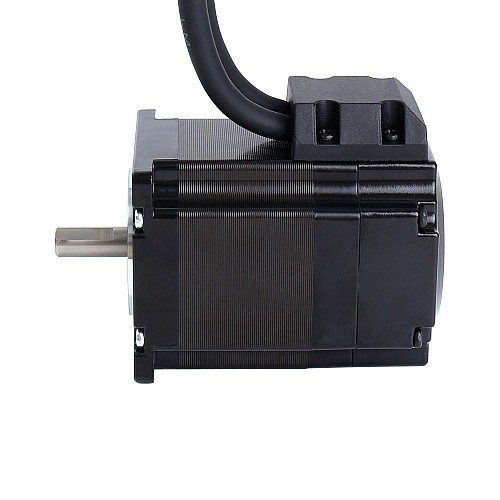

Шаговый двигатель Nema 23 серии S с замкнутым контуром, 1,2 Нм (169,93 унций-дюйма), энкодер 1000 имп/об (4000 циклов/об)

7 отзывов - Написать отзыв

руб.2095

5 + руб.2008

10 + руб.1929

50 + руб.1856

100 + руб.1788

В наличии: 10000
Модель: 23HS22-4004D-E1000
Вес брутто: 0.95kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 580

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 23HS22-4004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 1,2 Нм (169,93 унций-дюйм)
Номинальный ток/фаза: 4,0 А
Фазовое сопротивление: 0,5 Ом ± 10%
Индуктивность: 1,7 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 81 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
Длина вала D-CUT: 15 мм
Длина вывода: 300 мм
Вес: 0,83 кг

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2–4,3 В
Максимальная выходная частота: 60 кГц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

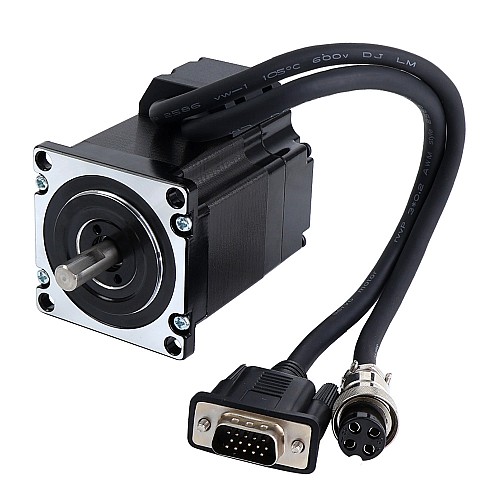

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	1.7
Каналы выходного сигнала	2
Номинальный ток (А)	4.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	169.93
Удерживающий момент (Нсм)	120
Фазовое сопротивление (Ом)	0.5
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина тела (мм)	81
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	Э
