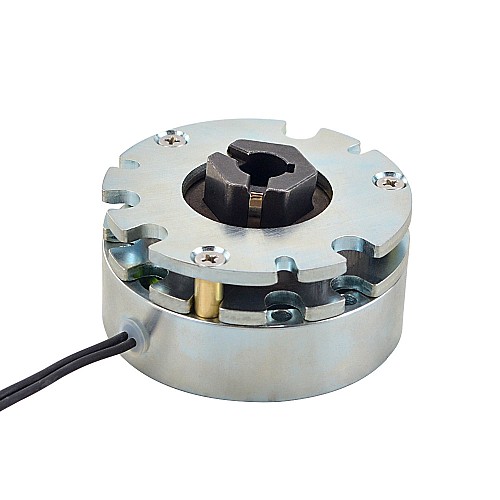

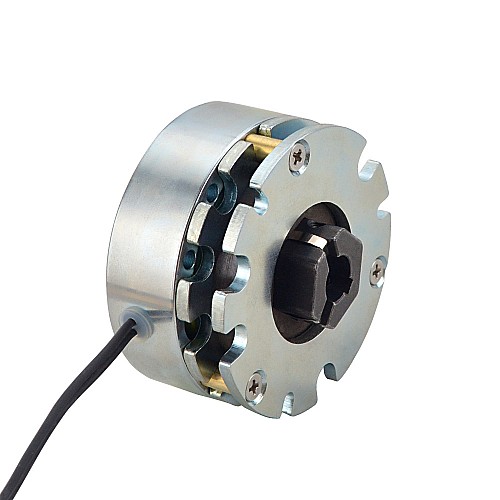

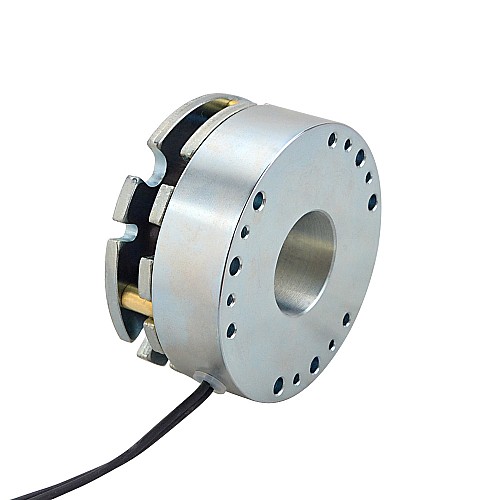

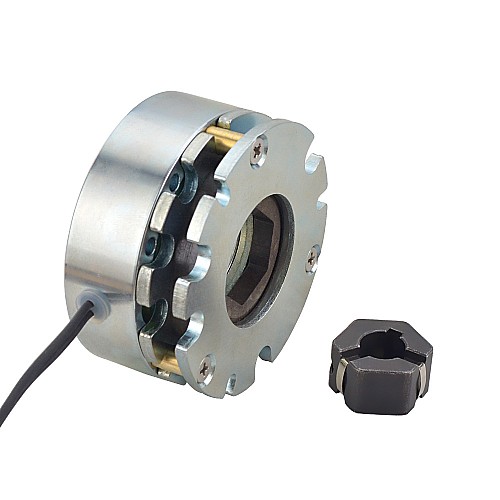

Электромагнитный тормоз постоянного тока 24 В 4,0 Нм (566 унций-дюймов) для шагового двигателя Nema 34

Этот тормоз невозбуждённый и работает от напряжения 24 В постоянного тока. Он способен создавать максимальный момент трения покоя 4 Н·м (566,4 унций·дюйм). Он отлично подходит для шаговых двигателей Nema 34.

Принцип работы:
При подаче электроэнергии якорь втягивается электромагнитной силой, действующей в корпусе магнита, которая преодолевает усилие пружины. Это позволяет фрикционному диску свободно вращаться. При отключении электроэнергии электромагнитная сила исчезает, и нажимная пружина механически прижимает пластину якоря к фрикционному диску, зажимая его между собой и нажимной пластиной. Это создаёт крутящий момент, необходимый для удержания нагрузки.

Спецификация тормозов

• Тип тормоза: без возбуждения
• Статический момент трения: 4 Нм (566,4 унций-дюйм)
• Момент инерции: 23x10 ^-6 кг.см ²
• Напряжение: 24 В
• Мощность: 13 Вт
• Класс термостойкости: F
• Макс. скорость: 5000 об/мин
• Вес: 0,8 кг
