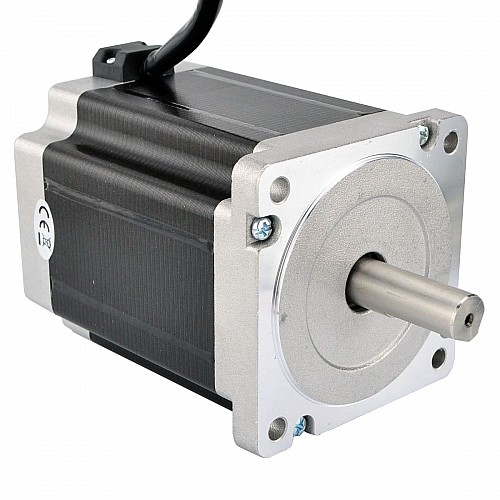

Двухвальный шаговый двигатель Nema 34 с ЧПУ, 8,5 Нм (1204 унций-дюйма), 5 А, 86 x 86 x 114 мм

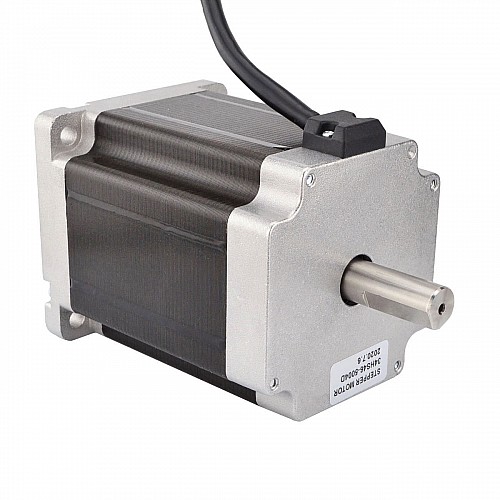

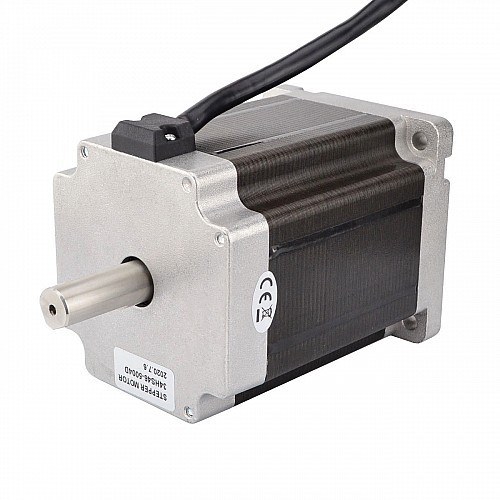

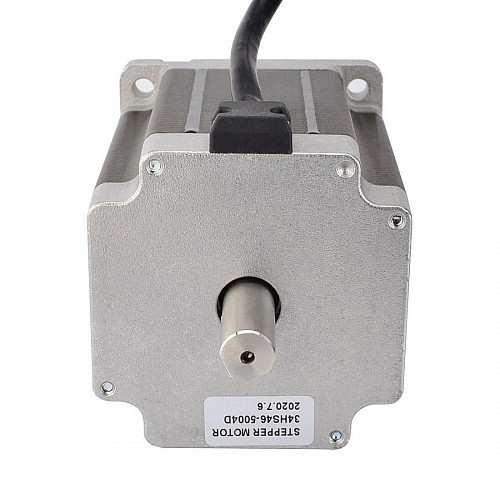

Двухвальный шаговый двигатель Nema 34 размером 86 x 86 x 114 мм. Он имеет 4 провода, каждая фаза потребляет 5,0 А, а удерживающий момент составляет 8,5 Н·м (1204 унций-дюйм). Задний вал может быть использован для установки энкодера, маховика или аналогичного устройства.

Электрические характеристики

• Номер детали производителя: 34HS46-5004D
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 8,5 Нм (1204 унции на дюйм)
• Номинальный ток/фаза: 5,0 А
• Фазовое сопротивление: 1,0 Ом
• Индуктивность: 11 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 86 x 86 мм
• Длина корпуса: 114 мм
• Диаметр вала: Φ14 мм
• Длина переднего вала: 37 мм
• Длина заднего вала: 34 мм
• Длина D-образного выреза: 25 мм
• Количество отведений: 4
• Длина вывода: 300 мм
• Вес: 3,6 кг
