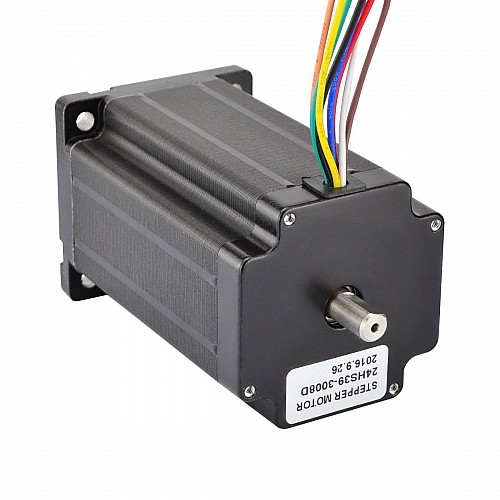

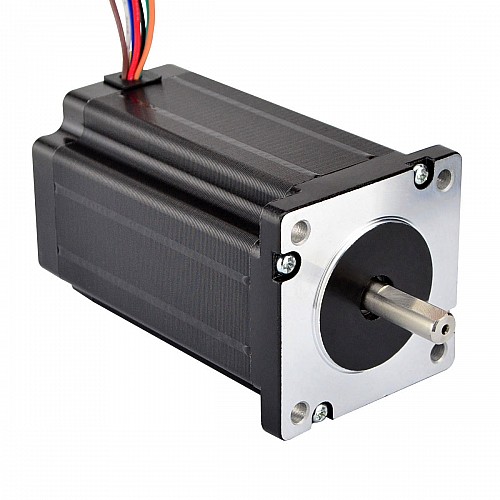

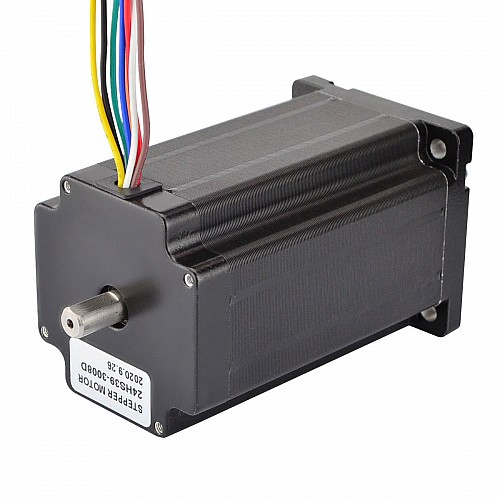

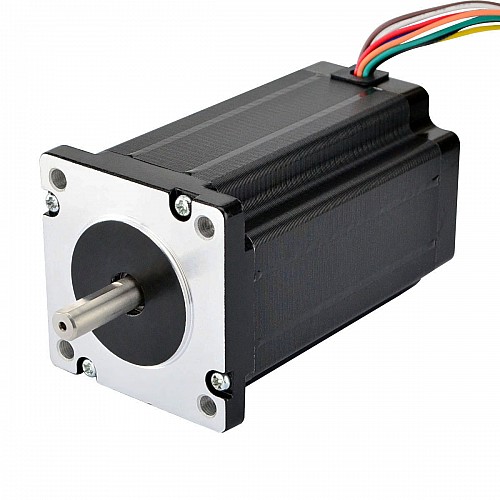

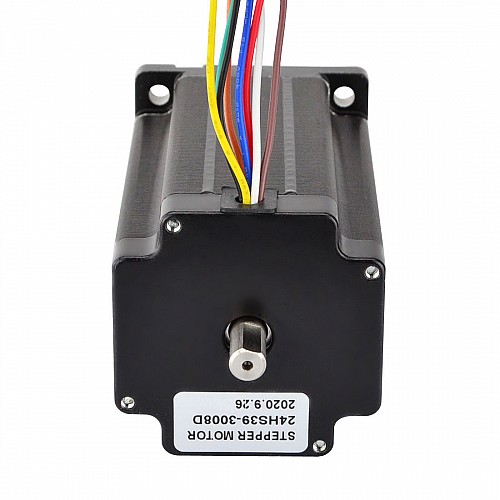

Двухвальный шаговый двигатель Nema 23 с ЧПУ, 3,4 Нм (481,48 унций-дюйм), 60x60x100 мм, 8 проводов

Горячие товары

Двухвальный шаговый двигатель Nema 23 с ЧПУ, 3,4 Нм (481,48 унций-дюйм), 60x60x100 мм, 8 проводов

4 отзывов - Написать отзыв

руб.3250

5 + руб.3097

10 + руб.2958

50 + руб.2830

100 + руб.2713

В наличии: 10000
Модель: 24HS39-3008D
Вес брутто: 1.80kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 1350

Страну кликните｜реальный запас

Отправляется из

Китай

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

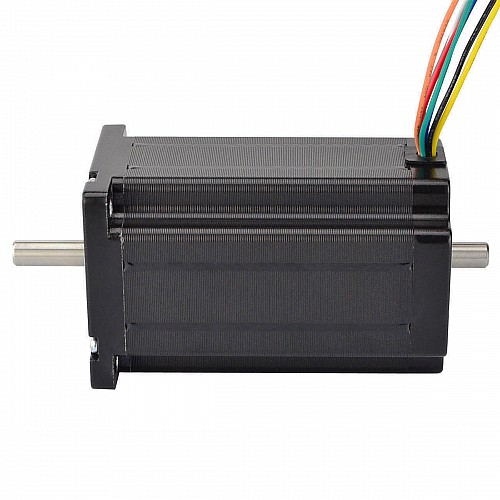

Это самый мощный шаговый двигатель NEMA 23 с углом шага 1,8 градуса и размерами 60 x 60 x 100 мм. Установочные размеры такие же, как у обычного двигателя NEMA 23, но с более высоким крутящим моментом. Он имеет 8 проводов и три варианта подключения: униполярное, биполярное (последовательное) или биполярное (параллельное). Вы можете выбрать любой тип подключения. На заднем валу можно установить энкодер, маховик или аналогичные устройства. Удерживающий момент достигает 2,48 Н·м (351,3 унции·дюйма) при униполярном подключении и 3,4 Н·м (481,48 унции·дюйма) при биполярном подключении.

Электрические характеристики

Номер детали производителя: 24HS39-3008D
Тип двигателя: униполярный/биполярный
Угол шага: 1,8 градуса
Удерживающий момент (биполярный): 3,4 Нм (481,48 унций-дюйм)
Удерживающий момент (униполярный): 2,48 Нм (351,3 унции на дюйм)
Номинальный ток (двухполярный последовательный): 2А
Номинальный ток (двухполярный параллельный): 4А
Номинальный ток (однополярный): 2,8 А
Фазовое сопротивление (двухполярное последовательное): 2,8 Ом
Фазовое сопротивление (двухполярное параллельное): 0,7 Ом
Фазовое сопротивление (однополярное): 1,4 Ом
Индуктивность (двухполярная последовательная): 12,0 мГн ± 20% (1 кГц)
Индуктивность (двухполярная параллельная): 3,0 мГн ± 20% (1 кГц)
Индуктивность (униполярная): 3,0 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 60 x 60 мм
Длина тела: 100 мм
Диаметр вала: Φ8,0 мм
Длина переднего вала: 24 мм
Длина заднего вала: 13 мм
Длина D-образного выреза: 20 мм
Количество отведений: 8
Длина вывода: 400 мм
Вес: 1,6 кг

Связь

А+	А-	B+	Б-
Красный/Синий	Желтый/Черный	Белый/коричневый	Оранжевый/Зеленый

Для этого двигателя подходит кронштейн ST-M2 .

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3
Номинальный ток (А)	2.8
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	481.48
Удерживающий момент (Нсм)	340
Фазовое сопротивление (Ом)	0.7
Физические характеристики
Вес(г)	1600
Диаметр вала (мм)	8
Длина вала (мм)	24
Длина вывода (мм)	400
Длина тела (мм)	100
Количество свинца	8
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (60 x 60)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
