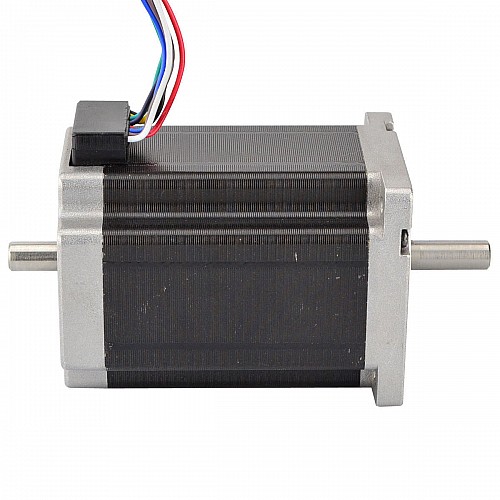

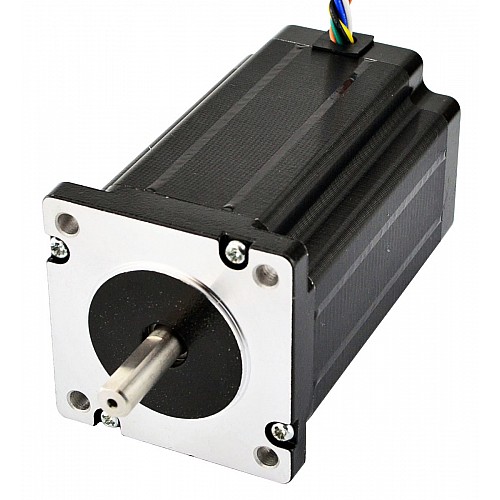

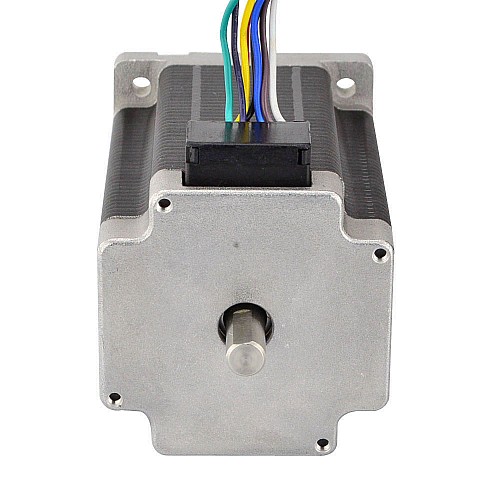

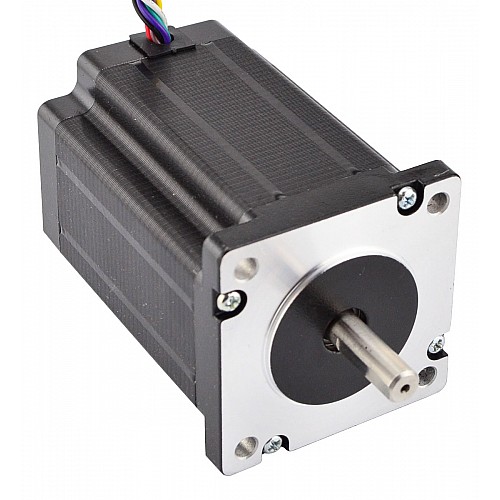

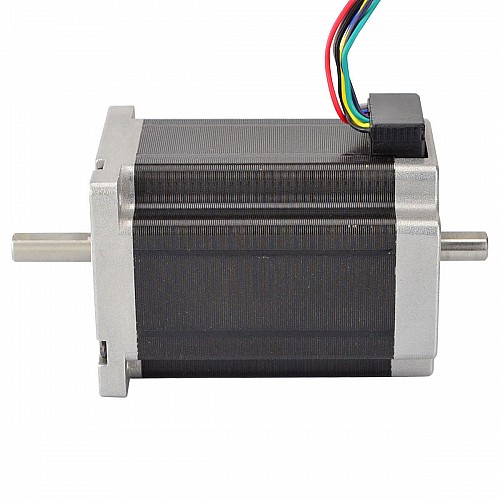

Двухвальный шаговый двигатель Nema 23 с ЧПУ, 3,1 Нм (439 унций-дюймов), 60x60x88 мм, 8 проводов

1 отзывов - Написать отзыв

руб.2795

5 + руб.2664

10 + руб.2544

50 + руб.2434

100 + руб.2334

В наличии: 10000
Модель: 24HS34-3008D
Вес брутто: 1.50kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 276

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель NEMA 23 имеет угол шага 1,8 градуса и размеры 60 x 60 x 88 мм. Установочные размеры такие же, как у обычного двигателя NEMA 23, но с увеличенным крутящим моментом. Он имеет 8 проводов и три варианта подключения: униполярное, биполярное (последовательное) или биполярное (параллельное). Вы можете выбрать любой тип подключения. Удерживающий момент достигает 2,2 Н·м (312 унций-дюймов) при униполярном подключении и 3,1 Н·м (439 унций-дюймов) при биполярном подключении. Задний вал может быть использован для установки энкодера, маховика или аналогичного устройства.

Электрические характеристики

Номер детали производителя: 24HS34-3008D
Тип двигателя: униполярный/биполярный
Угол шага: 1,8 градуса
Удерживающий момент (двухполярный): 3,1 Нм (439 унций-дюймов)
Удерживающий момент (униполярный): 2,2 Нм (312 унций-дюймов)
Номинальный ток (двухполярный последовательный): 2,1 А
Номинальный ток (двухполярный параллельный): 4,2 А
Номинальный ток (однополярный): 3,0 А
Фазовое сопротивление (двухполярное последовательное): 2,6 Ом
Фазовое сопротивление (двухполярное параллельное): 0,65 Ом
Фазовое сопротивление (однополярное): 1,3 Ом
Индуктивность (двухполярная последовательная): 12,8 мГн ± 20% (1 кГц)
Индуктивность (двухполярная параллельная): 3,2 мГн ± 20% (1 кГц)
Индуктивность (униполярная): 3,2 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 60 x 60 мм
Длина корпуса: 88 мм
Диаметр вала: Φ8 мм
Длина переднего вала: 24 мм
Длина заднего вала: 15 мм
Длина D-образного выреза: 20 мм
Количество отведений: 8
Длина вывода: 600 мм
Вес: 1,34 кг

Связь

А+	А-	B+	Б-
Красный/Синий	Желтый/Черный	Белый/коричневый	Фиолетовый/Зеленый

Для этого двигателя подходит кронштейн ST-M2 .

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное/униполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.2
Номинальный ток (А)	4.2
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	439
Удерживающий момент (Нсм)	310
Фазовое сопротивление (Ом)	0.65
Физические характеристики
Вес(г)	1340
Диаметр вала (мм)	8
Длина вала (мм)	24
Длина вывода (мм)	600
Длина тела (мм)	88
Количество свинца	8
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (60 x 60)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
