Двухвальный Nema 23, биполярный, 3,1 Нм (439 унций-дюймов), 3,5 А, 60x60x88 мм, 4 провода

Горячие товары

Двухвальный Nema 23, биполярный, 3,1 Нм (439 унций-дюймов), 3,5 А, 60x60x88 мм, 4 провода

1 отзывов - Написать отзыв

руб.2795

5 + руб.2664

10 + руб.2544

50 + руб.2434

100 + руб.2334

В наличии: 10000
Модель: 24HS34-3504D
Вес брутто: 1.50kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

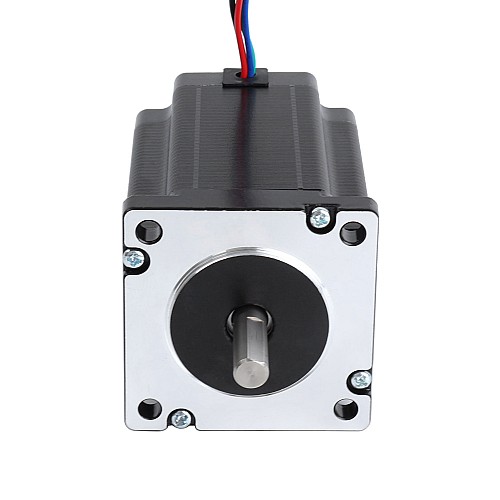

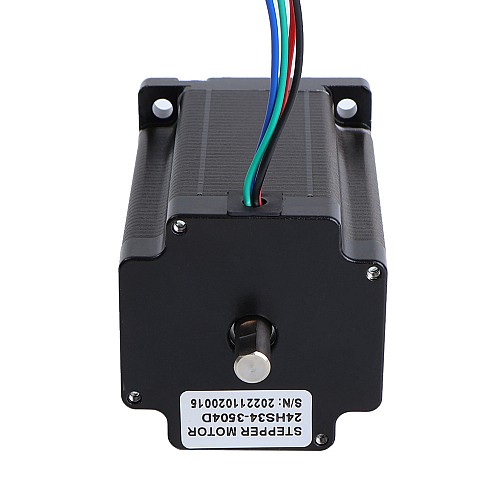

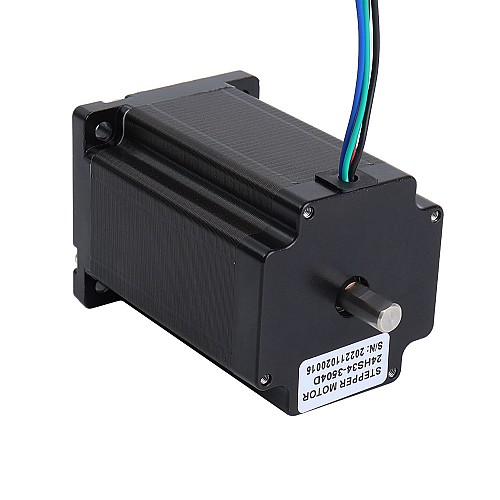

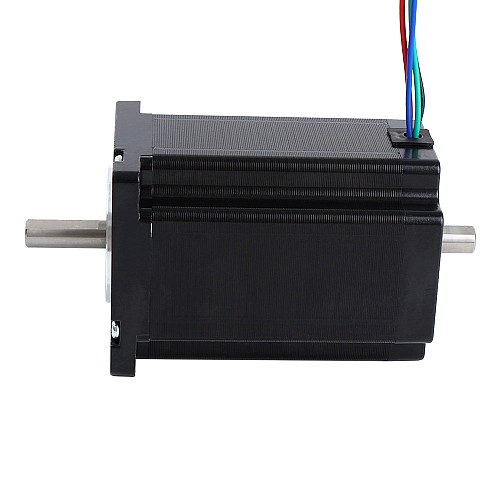

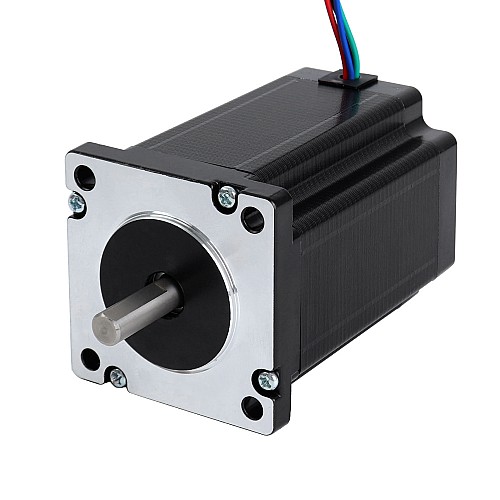

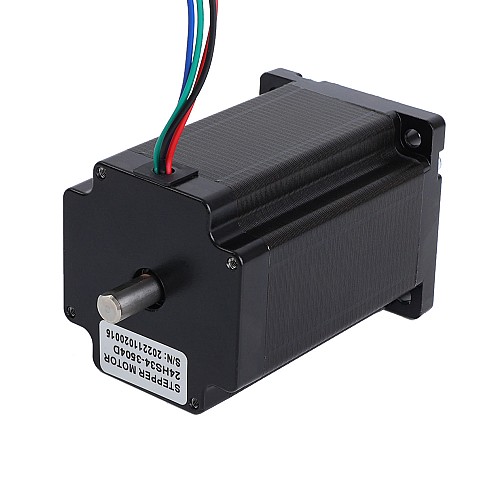

Этот биполярный шаговый двигатель Nema 23 имеет угол шага 1,8 градуса и размеры 60 x 60 x 88 мм. Установочные размеры такие же, как у обычного двигателя Nema 23, но с большим крутящим моментом. Он имеет 4 провода, каждая фаза потребляет 3,5 А, а удерживающий момент составляет 3,1 Н·м (439 унций-дюймов). Задний вал предназначен для энкодера или аналогичного устройства.

Электрические характеристики

Номер детали производителя: 24HS34-3504D
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 3,1 Нм (439 унций-дюймов)
Номинальный ток/фаза: 3,5 А
Фазовое сопротивление: 1,1 Ом
Индуктивность: 5,6 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 60 x 60 мм
Длина корпуса: 88 мм
Диаметр вала: Φ8 мм
Длина переднего вала: 24 мм
Длина заднего вала: 15 мм
Длина D-образного выреза: 20 мм
Количество отведений: 4
Длина вывода: 600 мм
Вес: 1,34 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Для этого двигателя подходит кронштейн ST-M2 .

Этот двигатель теперь доступен в упаковке по 3 штуки. Он имеет более выгодную цену. Подробнее см. 3-24HS34-3504D .

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	5.6
Номинальный ток (А)	3.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	439
Удерживающий момент (Нсм)	310
Фазовое сопротивление (Ом)	1.1
Физические характеристики
Вес(г)	1340
Диаметр вала (мм)	8
Длина вала (мм)	24
Длина вывода (мм)	600
Длина тела (мм)	88
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (60 x 60)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
