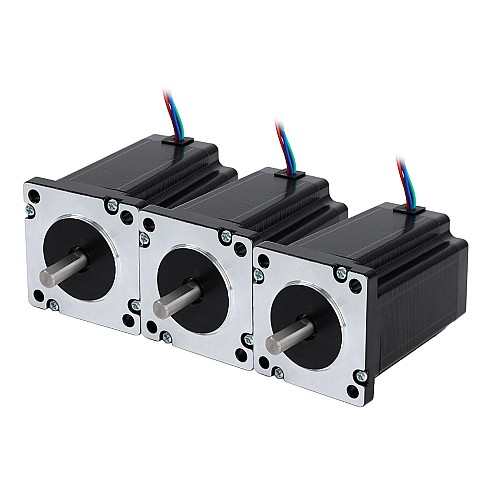

3 шт. двухвальный Nema 23 биполярный 3,1 Нм (439 унций-дюймов) 3,5 А 60x60x88 мм 4 провода

0 отзывов - Написать отзыв

руб.6791

5 + руб.6530

10 + руб.6288

50 + руб.6064

100 + руб.5855

В наличии: 10000
Модель: 3-24HS34-3504D
Вес брутто: 4.50kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот биполярный шаговый двигатель Nema 23 имеет угол шага 1,8 градуса и размеры 60 x 60 x 88 мм. Установочные размеры такие же, как у обычного двигателя Nema 23, но с большим крутящим моментом. Он имеет 4 провода, каждая фаза потребляет 3,5 А, а удерживающий момент составляет 3,1 Н·м (439 унций-дюймов). Задний вал предназначен для энкодера или аналогичного устройства.

В комплект входит: 3 x 24HS34-3504D

Электрические характеристики

Номер детали производителя: 24HS34-3504D
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 3,1 Нм (439 унций-дюймов)
Номинальный ток/фаза: 3,5 А
Фазовое сопротивление: 1,1 Ом
Индуктивность: 5,6 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 60 x 60 мм
Длина корпуса: 88 мм
Диаметр вала: Φ8 мм
Длина переднего вала: 24 мм
Длина заднего вала: 15 мм
Длина D-образного выреза: 20 мм
Количество отведений: 4
Длина вывода: 600 мм
Вес: 1,34 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Для этого двигателя подходит кронштейн ST-M2 .

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	5.6
Номинальный ток (А)	3.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	439
Удерживающий момент (Нсм)	310
Фазовое сопротивление (Ом)	1.1
Физические характеристики
Вес(г)	1340
Диаметр вала (мм)	8
Длина вала (мм)	24
Длина вывода (мм)	600
Длина тела (мм)	88
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (60 x 60)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
