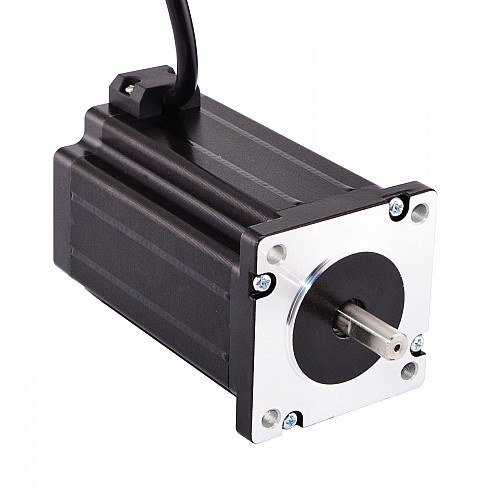

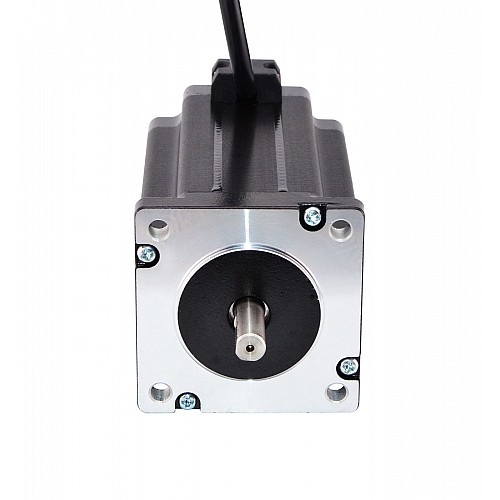

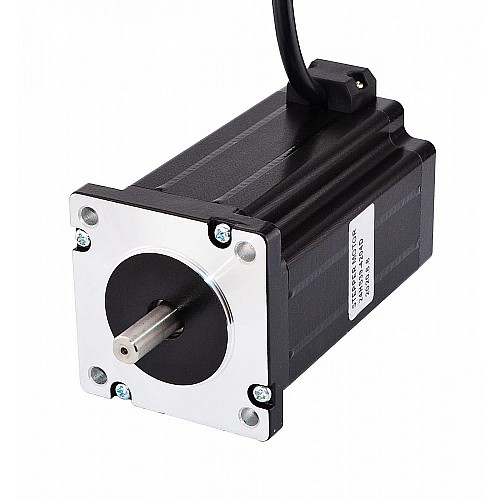

Двухвальный шаговый двигатель Nema 23, 4,2 А, 4 Нм (566 унций/дюйм), 60 x 60 x 100 мм, 4 провода

Горячие товары

Двухвальный шаговый двигатель Nema 23, 4,2 А, 4 Нм (566 унций/дюйм), 60 x 60 x 100 мм, 4 провода

2 отзывов - Написать отзыв

руб.3342

5 + руб.3185

10 + руб.3042

50 + руб.2911

100 + руб.2790

В наличии: 10000
Модель: 24HS39-4204D
Вес брутто: 1.80kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 2452

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

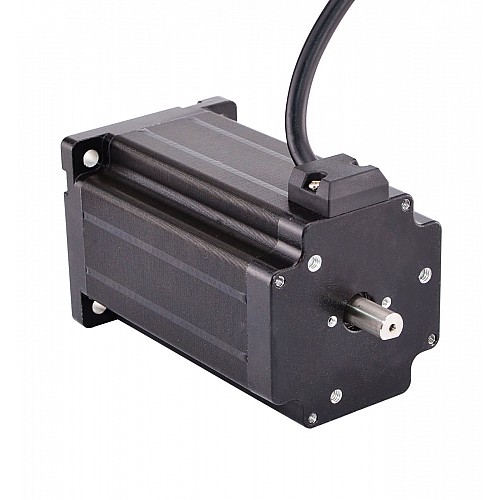

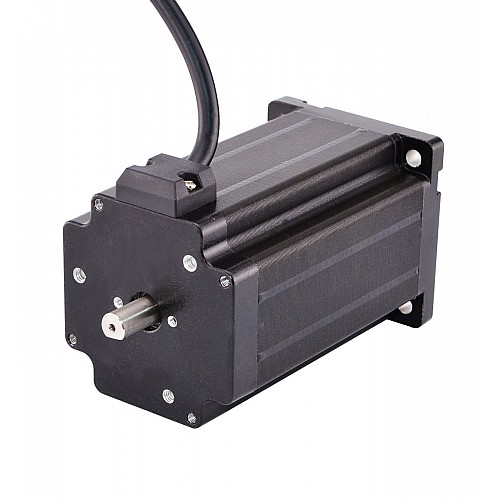

Это двухвальный двигатель с длиной заднего вала 13,5 мм и диаметром вала 8 мм. Установочные размеры такие же, как у обычного двигателя Nema 23, но с увеличенным крутящим моментом. На задней крышке имеются резьбовые отверстия для установки тормозов и энкодера для маховиков.

Электрические характеристики

Номер детали производителя: 24HS39-4204D
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 4 Нм (566,4 унций-дюйм)
Номинальный ток/фаза: 4,24 А
Фазовое сопротивление: 0,7 Ом
Индуктивность: 3 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 60 x 60 мм
Длина тела: 100 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
Длина D-образного выреза: 15 мм
Длина заднего вала: 13,5 мм
Диаметр заднего вала: Φ8 мм
Количество отведений: 4
Длина вывода: 500 мм

Связь

А+	А-	B+	Б-
Красный	Зеленый	Желтый	Синий

Для этого двигателя подходит кронштейн ST-M2 .

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3
Номинальный ток (А)	4.24
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	566.4
Удерживающий момент (Нсм)	400
Фазовое сопротивление (Ом)	0.7
Физические характеристики
Вес(г)	1700
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина вывода (мм)	500
Длина тела (мм)	100
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Размер рамы (мм)	Nema 23 (60 x 60)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
