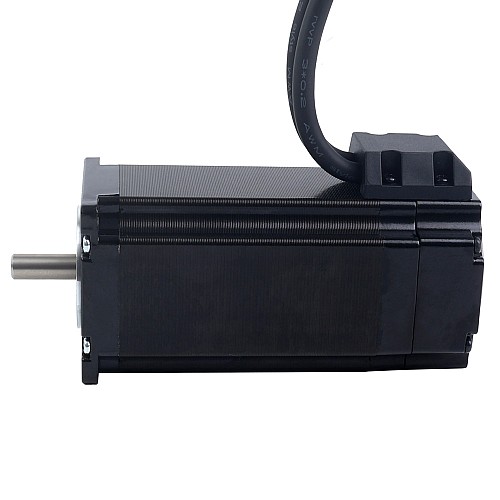

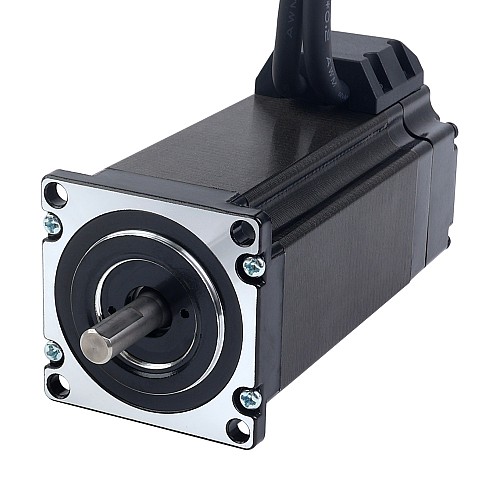

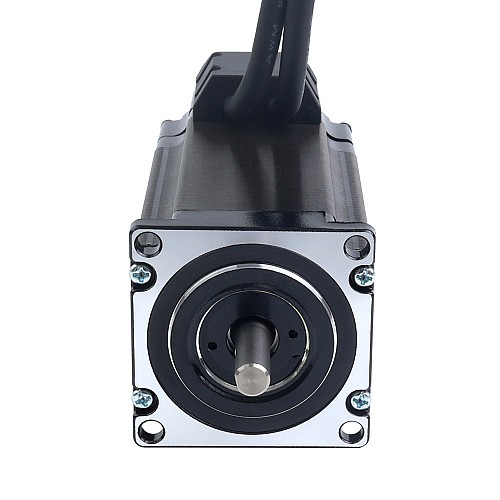

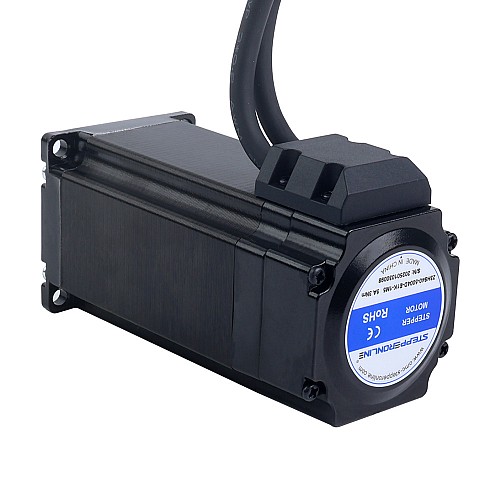

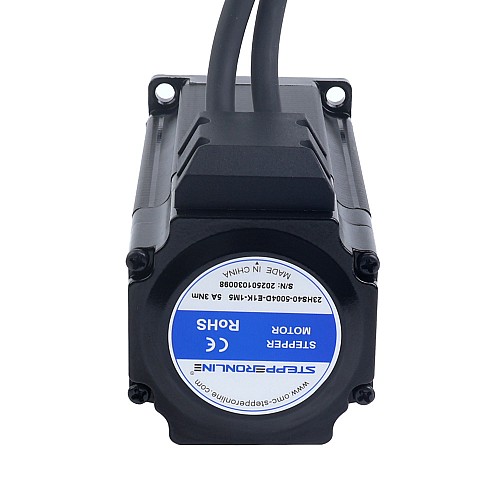

Шаговый двигатель Nema 23 серии S с замкнутым контуром, 3,00 Нм (424,83 унций-дюйма), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.2559

5 + руб.2462

10 + руб.2371

50 + руб.2287

100 + руб.2209

В наличии: 10000
Модель: 23HS40-5004D-E1K-1M5
Вес брутто: 1.85kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 18

Страну кликните｜реальный запас

Отправляется из

Китай

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель Nema 23 с замкнутым контуром обратной связи, инкрементальным оптическим энкодером с частотой дискретизации 1000 имп/об (4000 имп/об), номинальным током 5,0 А, удерживающим моментом 3,00 Н·м (424,83 унций·дюйм) и длиной кабеля 1500 мм. По сравнению с шаговыми двигателями с разомкнутым контуром обратной связи, он обеспечивает более высокую точность, более высокий крутящий момент, меньший нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы.

Спецификация двигателя

Номер детали производителя: 23HS40-5004D-E1K-1M5
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 3,00 Нм (424,83 унции на дюйм)
Номинальный ток/фаза: 5,0 А
Фазовое сопротивление: 0,7 Ом ± 10%
Индуктивность: 2,3 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]
Размер оправы: 57 x 57 мм
Длина корпуса: 122 мм
Диаметр вала: Φ8 мм
Длина вала: 22 мм
Длина D-образного выреза: 15 мм
Длина кабеля: 1500 мм

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 4 В
Максимальное напряжение питания: 5 В
Выходной ток: 100 мА
Выходное высокое напряжение: 5 В
Выходное низкое напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

ПРИКОЛОТЬ	Черный	Красный	Белый	Желтый	Зеленый	Синий
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.3
Каналы выходного сигнала	2
Номинальный ток (А)	5.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	424.83
Удерживающий момент (Нсм)	300
Фазовое сопротивление (Ом)	0.7
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина тела (мм)	122
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	Серия S
