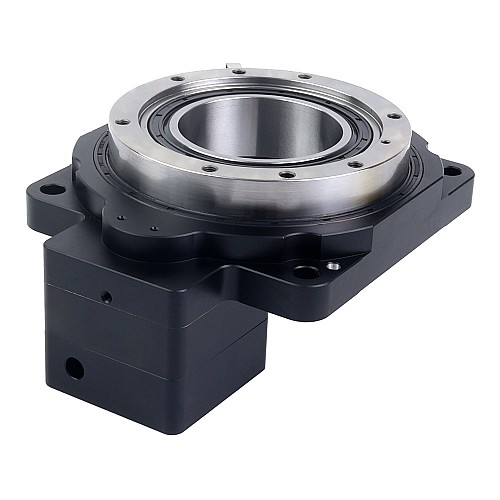

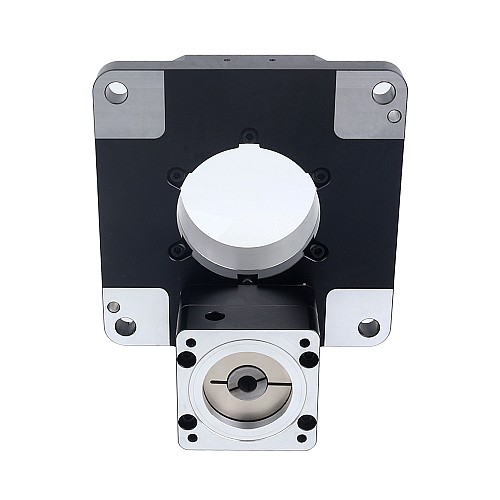

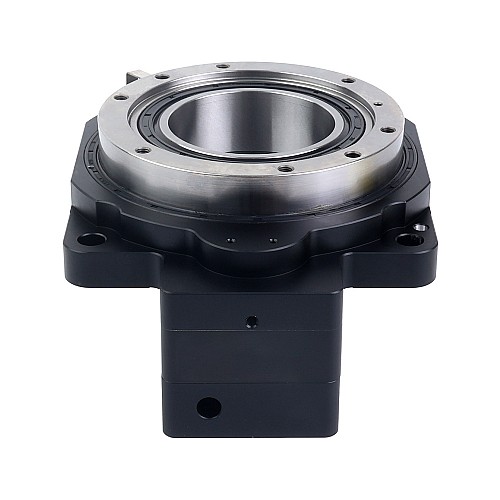

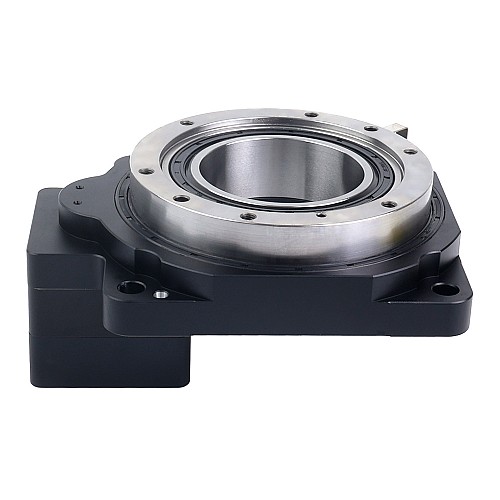

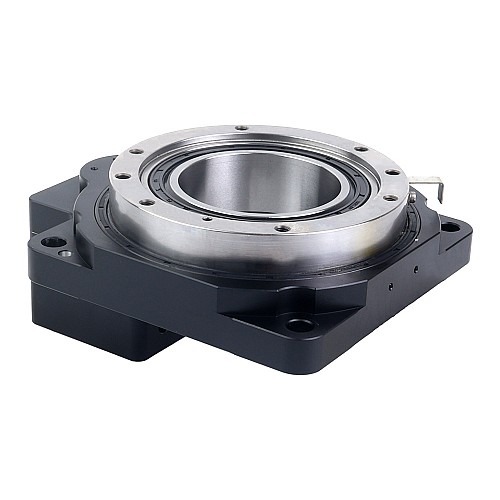

130-миллиметровая платформа полого поворотного привода с передаточным отношением 10:1 и люфтом 3 угловых минуты для шагового двигателя Nema 23

Эта полая поворотная платформа актуатора подходит для стандартных шаговых двигателей Nema 23. Она имеет передаточное отношение 10:1, допустимый крутящий момент 32,00 Н·м (4531,57 унций·дюйм), точность позиционирования 3 угловые минуты и точность повторного позиционирования 15 угловых секунд.
Перекрёстные роликовые подшипники обеспечивают высокую точность, стабильный крутящий момент и высокую грузоподъёмность. Полая конструкция на 360 градусов обеспечивает точное позиционирование под любым углом и совместима с шаговыми и серводвигателями. Идеально подходит для автоматизации, нанесения клея, упаковки, инспекции, лазерной печати, сортировки и робототехники.

Физические характеристики

• Номер детали: HRP130KH-G10-D8
• Передаточное отношение: 10:1
• Тип редуктора: Полая поворотная платформа привода
• Материал шестерни: легированная сталь
• Эффективность: 95%
• Точность определения местоположения: 3 угловые минуты
• Точность повторного определения местоположения: ±15 угловых секунд
• Допустимый крутящий момент: 32,00 Нм (4531,57 унций-дюйм)
• Допустимый момент инерции: 32,00 Н·м (4531,57 унций·дюйм)
• Момент инерции: 81556 г·см²
• Максимальная осевая нагрузка: 2000 Н
• Рекомендуемая осевая нагрузка: 250 Н
• Максимальная радиальная нагрузка: 4000 Н
• Допустимая выходная скорость: 200 об/мин
• Параллельность платформы: ≤0,010 мм
• Прыжки с платформы: ≤0,010 мм
• Шум: <=65 дБ
• Степень водонепроницаемости: IP40
• Срок службы: 20000 часов
• Метод смазки: консистентная смазка
• Размер рамы платформы: 130 x 130 мм
• Размер монтажного фланца: 60 x 60 мм
• Диаметр входного вала: Φ8 мм
• Максимальная длина входного вала: 34,5 мм
• Диаметр полого сечения: 62 мм
• Высота платформы: 81 мм
