Комплект одноосного шагового двигателя с замкнутым контуром серии TS 3,0 Нм (424,83 унции-дюйма) с ЧПУ, двигателем и драйвером Nema 24

0 отзывов - Написать отзыв

руб.5267

5 + руб.5098

10 + руб.4940

50 + руб.4791

100 + руб.4652

В наличии: 10000
Модель: 1-CL57T-S30-V41
Вес брутто: 2.30kg
Сертифицировано: ISO, CE

Products Sold: 275

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

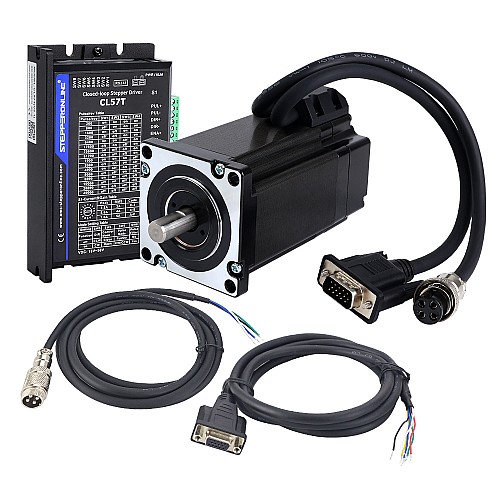

Комплектация

1 x 24HS34-5004D-E1000: шаговый двигатель с замкнутым контуром 3,0 Нм
1 x CL57T-V41: драйвер шагового двигателя Nema 23/Nema 24 V4.1 с замкнутым контуром
1 x CABLE-PC-1: отладочный кабель RS232
1 x CE2M: удлинительный кабель энкодера длиной 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
1 x CM2M-20: удлинительный кабель двигателя RV-4 AWG20 длиной 1,7 м (67 дюймов) с авиационным штекером GX16

Двигатель Спецификация

Номер детали: 24HS34-5004D-E1000
Количество фаз: 2
Удерживающий момент: 3,0 Нм (424,83 унции·дюйма)
Номинальный ток/фаза: 5,0 А
Сопротивление фазы: 0,52 Ом ± 10%
Индуктивность: 2,10 мГн ± 20% (1 кГц)
Размер рамы: 60 x 60 мм
Длина корпуса: 111 мм
Диаметр вала: Φ10 мм
Длина вала: 21 мм
Длина вала с D-образным вырезом: 15 мм
Длина выводов: 300 мм
Класс изоляции: B 130 °C[266 °F]

Характеристики энкодера

Тип выходной цепи: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 2 канала
Напряжение питания мин.: 4 В
Напряжение питания макс.: 5 В
Выходной ток: 100 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Характеристики драйвера

Деталь Номер: CL57T
Выходной пиковый ток: 0–8 А
Входное напряжение: +24–48 В постоянного тока (типичное 36 В постоянного тока)
Ток логического сигнала: 7–16 мА (типичное 10 мА)
Частота входного импульса: 0–200 кГц
Длительность импульса: 2,5 мкс
Доступен интерфейс отладки RS232
Более широкий диапазон рабочих скоростей
Уменьшенный нагрев двигателя и более высокая эффективность
Плавное движение и сверхнизкий уровень шума двигателя
Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Подключение двигателя и энкодера

ПИН-код	1	2	3	4
Двигатель	A+	A-	B+	B-

ПИН-код	2	3	1	13	11	12
Кодер	VCC	EGND	EA+	EA-	EB+	EB-

Подключение удлинительного кабеля двигателя

КОНТАКТ	1	2	3	4
Цвет	Черный	Зеленый	Красный	Синий

Подключение удлинительного кабеля энкодера

PIN	2	3	1	13	11	12
Цвет	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

CL57T в этом комплекте — это последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной.

Двигатель поставляется с очень гибким кабелем, который можно сгибать 8 миллионов раз без повреждений.

ОБРАТИТЕ ВНИМАНИЕ: толстый чёрный провод можно использовать для экранирования, но это не обязательно, поэтому его можно оставить неподключённым.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное напряжение (В)	18 - 50DC
Входное опорное напряжение (В)	24 - 48DC
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.1
Каналы выходного сигнала	2
Количество осей	1
Номинальный ток (А)	5.0
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	424.83
Удерживающий момент (Нсм)	300
Фазовое сопротивление (Ом)	0.52
Физические характеристики
Диаметр вала (мм)	10
Длина вала (мм)	21
Длина вывода (мм)	300
Длина тела (мм)	111
Источник питания	Нет
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 24 (60 x 60)
Серия продуктов	Серия TS
Тип выхоDного вала	D

File	Size
24HS34-5004D-E1000.STEP	7.68MB	Download
24HS34-5004D-E1000_Torque_Curve.pdf	80.3KB	Download
24HS34-5004D-E1000_Full_Datasheet.pdf	192.63KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
CL_Series_setup.rar	14.33MB	Download
Software_Version_MS21B.zip	5.56MB	Download
