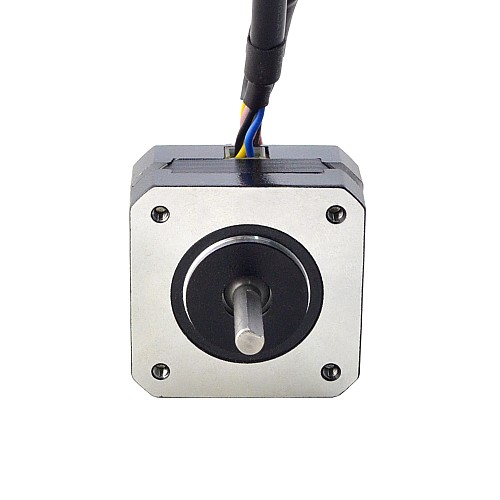

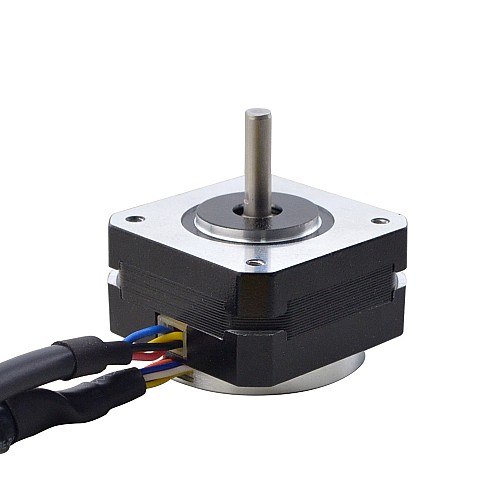

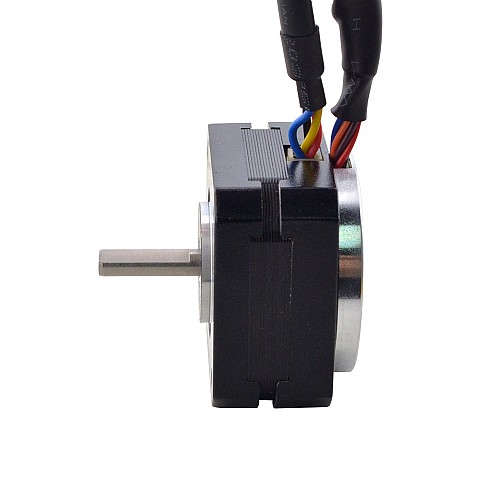

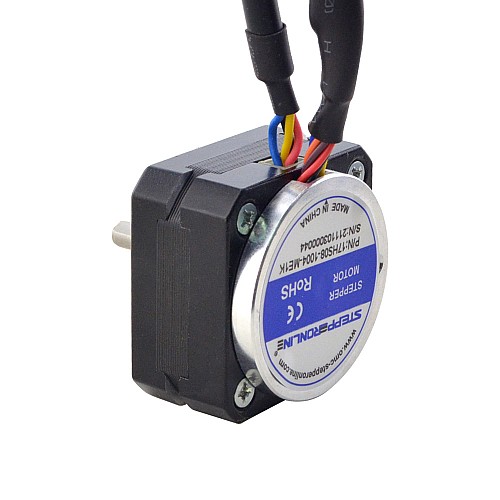

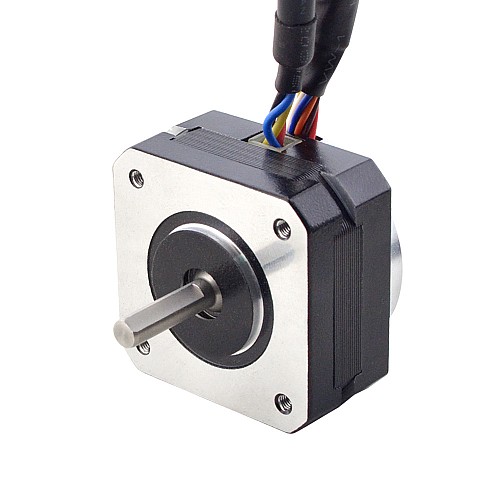

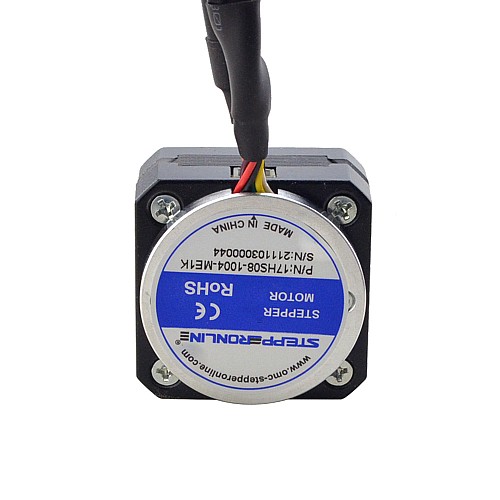

Шаговый двигатель Nema 17 с замкнутым контуром, 16 Н·см (22,7 унций·дюйма) с магнитным энкодером, 1000 имп/об (4000 циклов/об)

Горячие товары

Шаговый двигатель Nema 17 с замкнутым контуром, 16 Н·см (22,7 унций·дюйма) с магнитным энкодером, 1000 имп/об (4000 циклов/об)

4 отзывов - Написать отзыв

руб.1456

5 + руб.1395

10 + руб.1340

50 + руб.1289

100 + руб.1242

В наличии: 10000
Модель: 17HS08-1004-ME1K
Вес брутто: 0.26kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 875

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Великобритания

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это самый тонкий шаговый двигатель с замкнутым контуром, который мы предлагаем. Толщина двигателя составляет всего 26 мм, включая энкодер. Энкодер представляет собой трёхканальный магнитный энкодер с разрешением 1000 имп/об (4000 циклов/об). Главные преимущества магнитных энкодеров — компактность и цена. Они широко используются в небольших помещениях и обладают высокой производительностью.

Электрические характеристики

Номер детали производителя: 17HS08-1004-ME1K
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 16 Н·см (22,7 унции·дюйма)
Номинальный ток/фаза: 1,0 А
Фазовое сопротивление: 3,7 Ом ± 10%
Индуктивность: 4,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 26 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина вала D-CUT: 16,5 мм
Длина вывода: 500 мм

Спецификация кодировщика

Тип выходной цепи: дифференциальный
Тип энкодера: магнитный инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 3 канала
Мин. напряжение питания: 3,3 В
Максимальное напряжение питания: 5,5 В
Выходной ток: 20 мА
Выходное высокое напряжение: 5 В
Выходное низкое напряжение: 0,2 В
Максимальная выходная частота: 400 кГц

Подключение двигателя и энкодера

Мотор	А+	А-	B+	Б-
Проволока	Красный	Черный	Желтый	Синий

Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-	EZ+	EZ-
Проволока	Красный	Черный	БРН	ОРГ	Синий	Зеленый	Желтый	Белый

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4.5
Каналы выходного сигнала	3
Номинальный ток (А)	1.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Магнитный инкрементный
Удерживающий крутящий момент (унции на дюйм)	22.7
Удерживающий момент (Нсм)	16
Фазовое сопротивление (Ом)	3.7
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина тела (мм)	26
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
