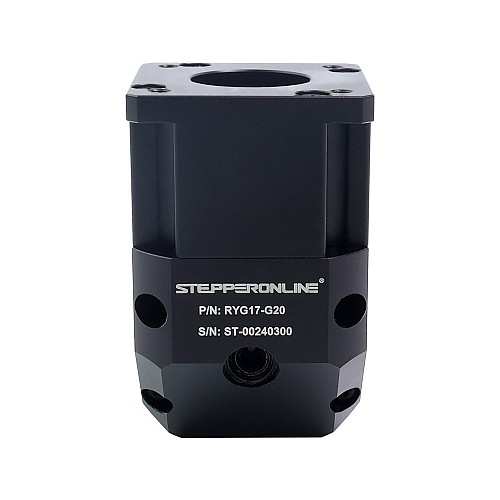

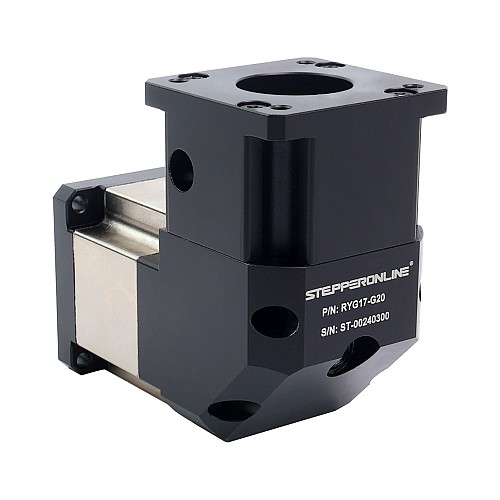

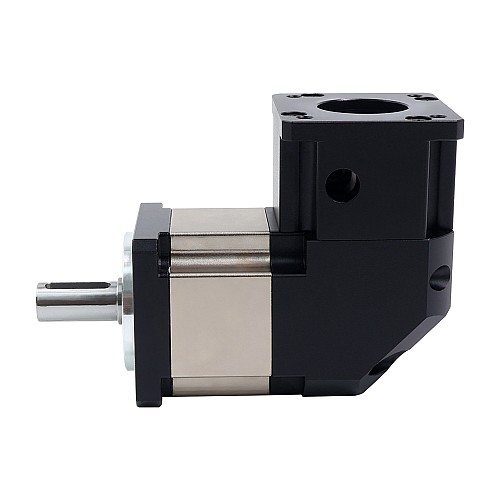

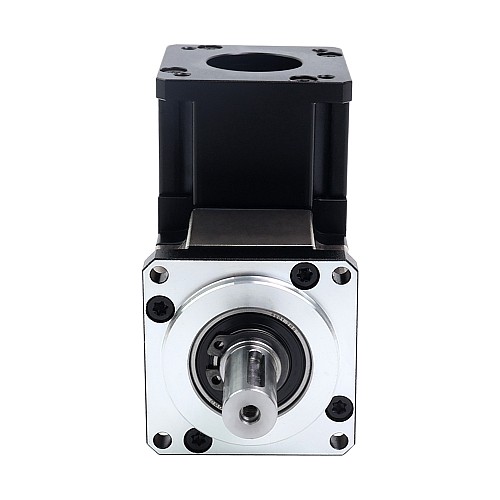

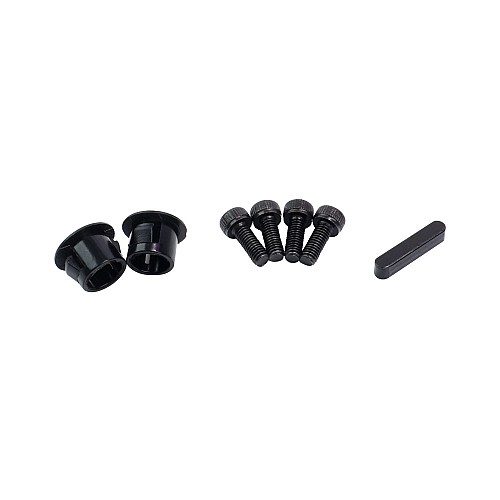

Угловой планетарный редуктор серии RYG, передаточное отношение 20:1, люфт 20 угловых минут для шагового двигателя Nema 17

Размер этого редуктора составляет 42 x 42 мм, а диаметр входного вала — 5 мм. Этот угловой редуктор разработан для шагового двигателя Nema 17, а высокоскоростной и низкоскоростной валы имеют взаимное расположение под углом 90 градусов или прямым углом.
Одним из основных преимуществ этого углового редуктора является его компактный размер и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где приводное оборудование должно располагаться близко к ведомому оборудованию, например, на конвейерах или другом оборудовании.

Примечание: Когда номинальная входная скорость редуктора составляет 1000 об/мин, значение шума составляет <= 55 дБ; при номинальной входной скорости 3000 об/мин уровень шума составляет <=65 дБ.

Характеристики редуктора

• Номер детали: RYG17-G20
• Тип редуктора: Угловой планетарный
• Материал шестерни: Легированная сталь
• Передаточное число: 20:1
• КПД: 94%
• Лютут на холостом ходу: <=20 угловых минут
• Максимально допустимый крутящий момент: 12 Нм (106,21 фунт-дюйм)
• Допустимый крутящий момент: 24 Нм (212,42 фунт-дюйм)
• Максимальная осевая нагрузка на вал: 80 Н
• Максимальная радиальная нагрузка на вал Нагрузка: 260 Н
• Длина входного вала редуктора, соответствующего двигателю: 15–30 мм
• Номинальная входная скорость: 3000 об/мин
• Макс. Скорость входного вращения: 6000 об/мин
• Уровень шума: <=60 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 ч
• Рабочая температура: -10~90 ℃

Физические характеристики

• Размер рамы: 42 x 42 мм
• Длина коробки передач: 76,5 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ10 мм
• Длина выходного вала: 25 мм
• Диаметр входного вала: Φ5 мм
• Длина входного вала: 15 - 30 мм
• Вес: 632 г
