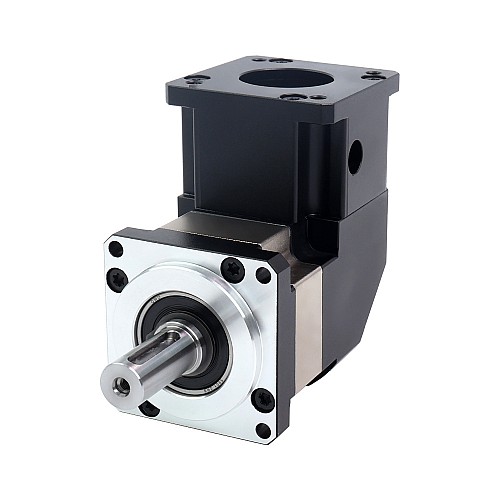

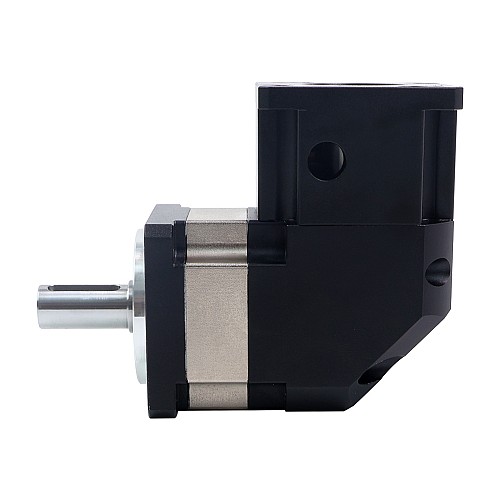

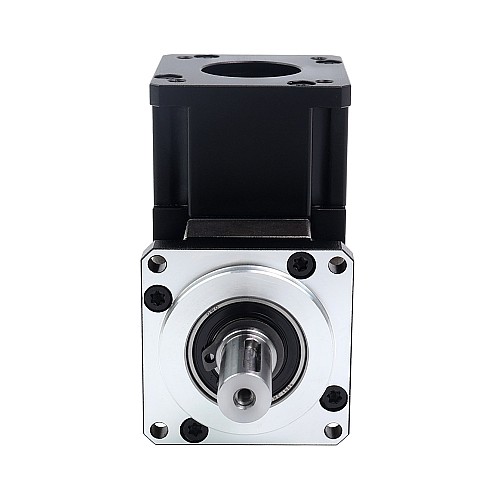

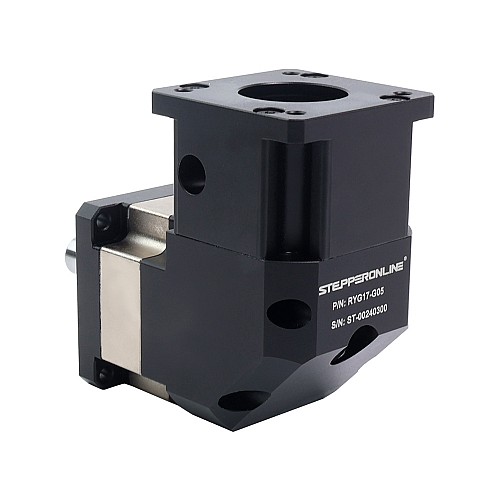

Угловой планетарный редуктор серии RYG, передаточное отношение 5:1, люфт 15 угловых минут для шагового двигателя Nema 17

Размер этого редуктора составляет 42 x 42 мм, а диаметр входного вала — 5 мм. Этот угловой редуктор разработан для шагового двигателя Nema 17, а высокооборотный и низкооборотный валы расположены под прямым углом друг к другу.
Одним из основных преимуществ этого углового редуктора является его компактность и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где приводное оборудование должно располагаться близко к ведомому, например, на конвейерах или другом оборудовании.

Характеристики редуктора

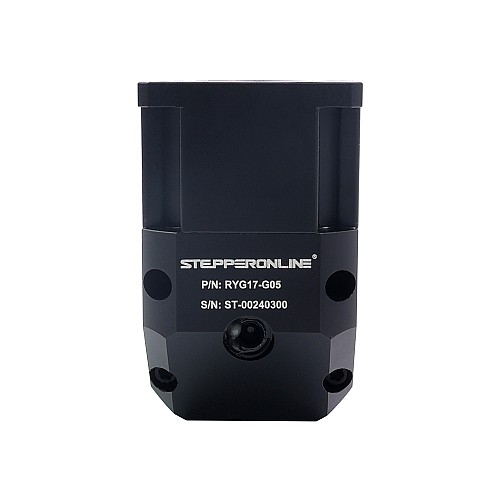

• Номер детали: RYG17-G05
• Тип редуктора: планетарный с прямым углом
• Материал редуктора: легированная сталь
• Передаточное отношение: 5:1
• КПД: 96%
• Зазор при отсутствии нагрузки: <=15 армин
• Максимально допустимый крутящий момент: 9 Нм (79,66 фунт-дюйм)
• Допустимый крутящий момент: 18 Нм (159,31 фунт-дюйм)
• Максимальная осевая нагрузка на вал: 80 Н
• Максимальная радиальная нагрузка на вал: 260 Н
• Соответствие редуктора входному валу двигателя Длина: 15–30 мм
• Номинальная входная скорость: 3000 об/мин
• Макс. Скорость входного вращения: 6000 об/мин
• Уровень шума: <=60 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 ч
• Рабочая температура: -10~90 ℃

Физические характеристики

• Размер рамы: 42 x 42 мм
• Длина коробки передач: 65,5 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ10 мм
• Длина выходного вала: 25 мм
• Диаметр входного вала: Φ5 мм
• Длина входного вала: 15 - 30 мм
• Вес: 530 г
