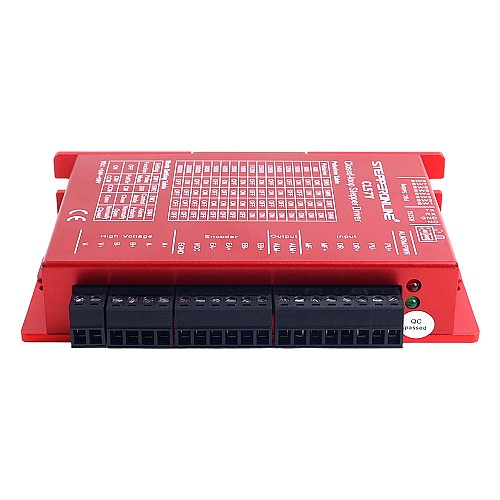

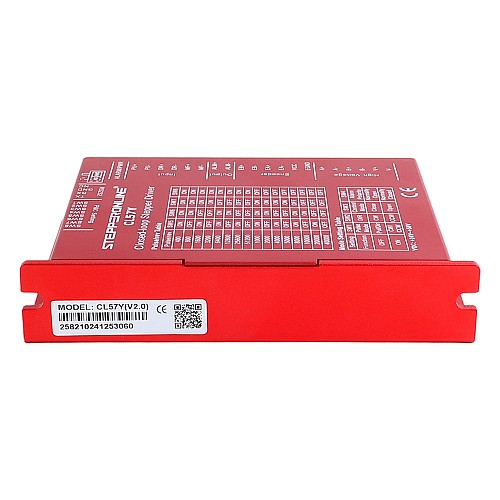

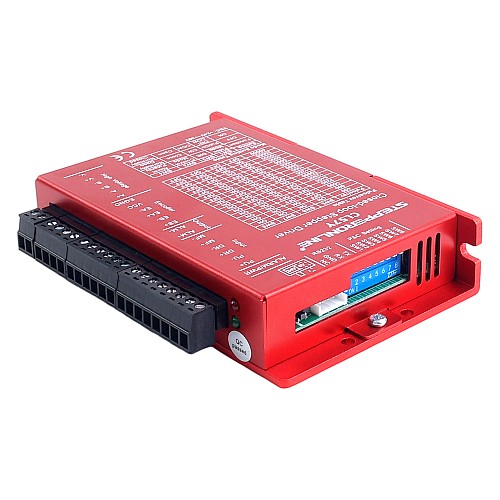

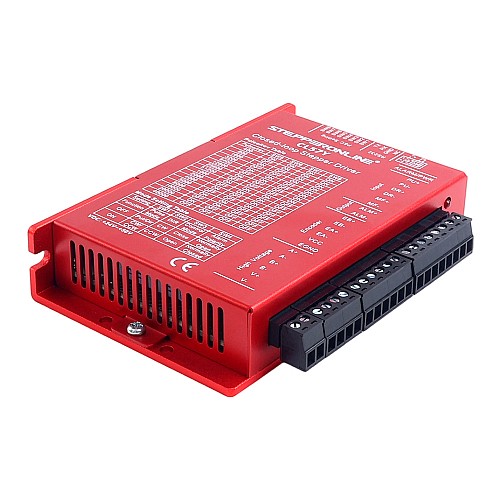

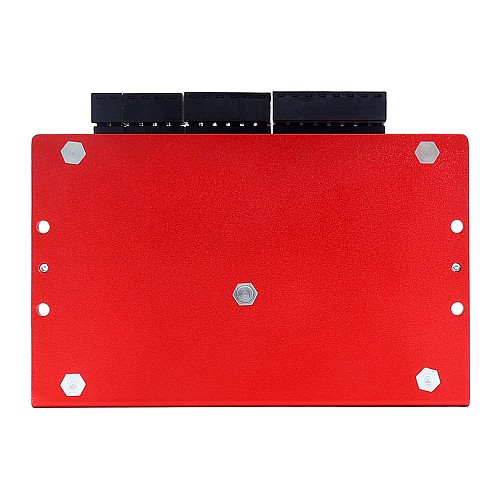

Шаговый драйвер с замкнутым контуром Y Series V2.0 0-7.0A 24-50VDC для шаговых двигателей Nema 17, 23, 24

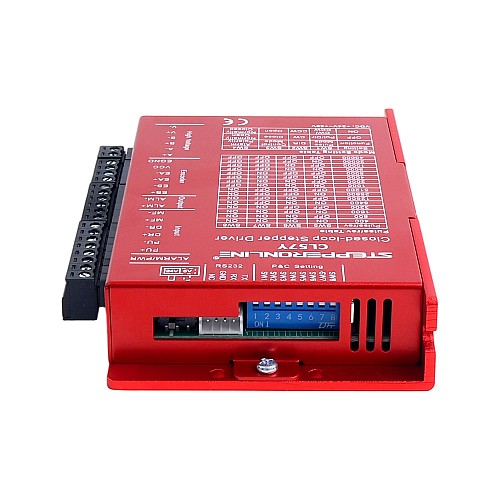

CL57Y-V20 — это усовершенствованная версия замкнутого шагового драйвера CL57Y, разработанная для обеспечения большей универсальности и простоты использования. Ключевые улучшения включают селектор логического напряжения 5V/24V, порт отладки RS232 (заменяющий USB-интерфейс) и более стабильный прием импульсного сигнала 3.3V.
Работая в диапазоне входного напряжения 24–50 В постоянного тока и диапазоне тока 0–7.0 А, драйвер обеспечивает надежное и точное управление шаговыми двигателями NEMA 17, 23 и 24, что делает его подходящим для широкого спектра применений в системах управления движением.
Драйвер оснащен 32-битным DSP и технологией векторного управления, позволяя скорости двигателя превышать 3000 об/мин. По сравнению с традиционными драйверами с разомкнутым контуром, он значительно снижает падение крутящего момента на высоких скоростях, улучшая как производительность двигателя, так и использование крутящего момента для повышения эффективности и точности обработки. Кроме того, регулирование тока на основе нагрузки помогает минимизировать нагрев двигателя, продлевая его срок службы. Встроенные функции вывода сигнала тревоги и мониторинга ошибки позиции дополнительно поддерживают безопасную и надежную интеграцию системы.

Ключевые особенности

• Включен бесплатный кабель отладки RS232
• Селектор логического напряжения 5V/24V
• Более стабильный прием импульсного сигнала 3.3V
• Использует DSP нового поколения 32-bit для экономичной, стабильной работы с превосходной виброустойчивостью
• Широкий диапазон входного напряжения: 24-50VDC; поддерживает 16 микрошаговых разрешений
• Высокая частота импульсного отклика, до 200кГц
• Минимальное падение крутящего момента на высоких скоростях, поддерживает вращение до 3000 об/мин
• Встроенные сигналы позиции и аварийного вывода для упрощения мониторинга и управления системой
• Интеллектуальная регулировка тока снижает вибрацию, шум и нагрев двигателя, повышая общую эффективность до 35%

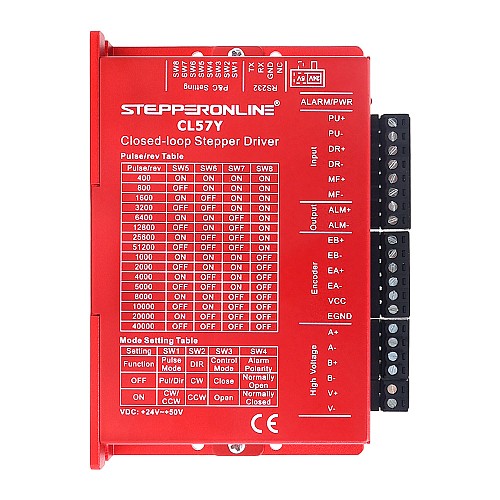

• Настраивается для режимов одиночного импульса или двойного импульса (заводская настройка по умолчанию: импульс + направление)
• Отличные высокоскоростные характеристики и жесткость, идеальное сочетание преимуществ сервопривода и шагового двигателя

Электрические характеристики

• Пиковый выходной ток: 0~7.0A(0~5.6RMS)
• Входное напряжение: 24~50VDC
• Логический входной ток: 1~7.5mA
• Частота входного импульса: 0~200кГц
• Сопротивление изоляции: 10МΩ

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное или принудительное охлаждение
• Окружающая среда: Избегать пыли, масляного тумана и коррозионных газов
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%RH－90%RH
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10-50Гц / 0.15мм
• Температура хранения: -20℃ － 65℃

Комплектация

• 1 x Драйвер CL57Y-V20
• 1 x CABLE-PC-2 (кабель отладки RS232)
