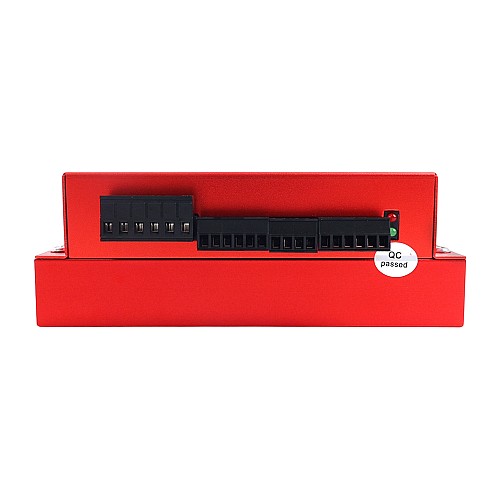

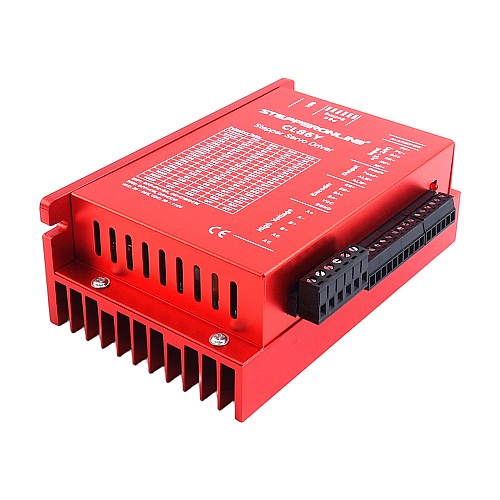

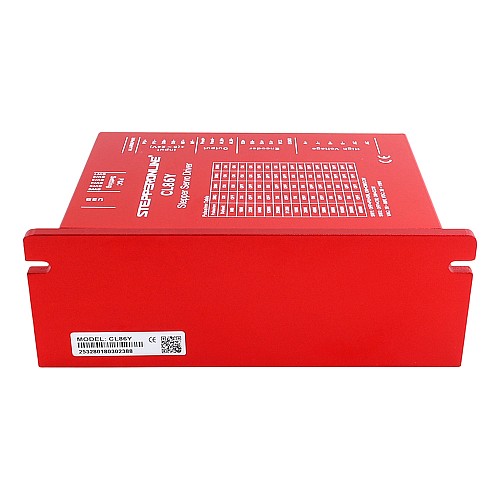

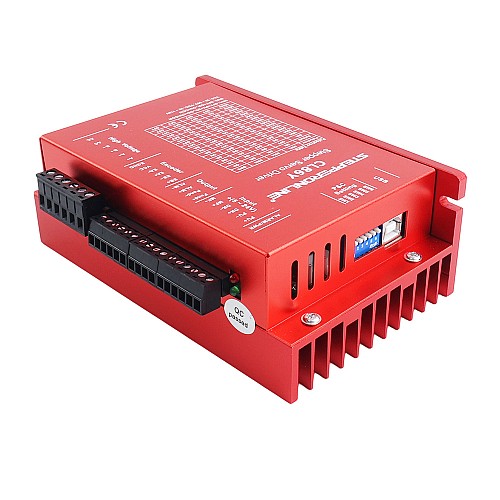

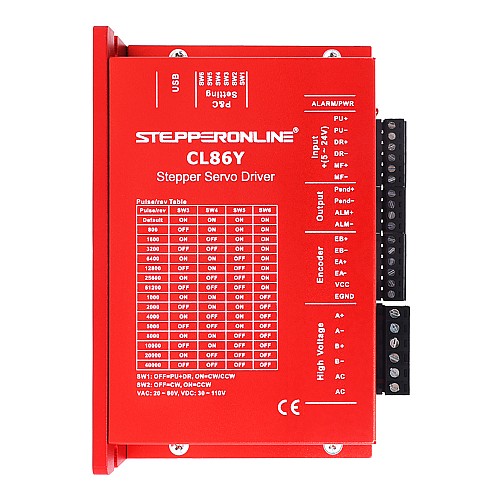

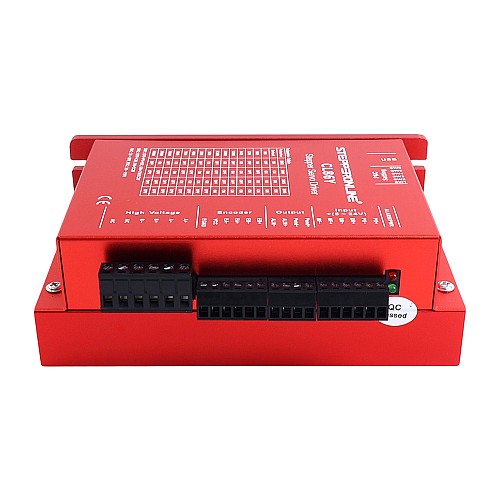

Драйвер шагового двигателя серии Y с замкнутым контуром 0-8,5 А 20-80 В переменного тока/30-110 В постоянного тока для шагового двигателя Nema 34

Этот драйвер шагового двигателя с замкнутым контуром серии Y 0-8,5 А 20-80 В переменного тока / 30-110 В постоянного тока для шагового двигателя Nema 34. Используя новое поколение 32-битной технологии управления DSP и технологии управления углом мощности, векторное управление, максимальная скорость может достигать более 3000 об/мин. А затухание крутящего момента на высокой скорости намного ниже, чем у обычного драйвера с разомкнутым контуром, что может значительно улучшить высокоскоростные характеристики и коэффициент использования крутящего момента шагового двигателя, тем самым повышая эффективность обработки и точность машины. Технология управления током на основе нагрузки может эффективно снизить нагрев двигателя и продлить срок его службы. Встроенный выходной сигнал тревоги драйвера удобен для мониторинга и управления с помощью главного компьютера. Функция сигнализации об ошибке положения обеспечивает безопасную работу обрабатывающего оборудования.

Ключевые особенности

• Новое поколение 32-битной технологии управления DSP, экономичное, стабильное и с превосходными виброхарактеристиками
• Диапазон входного напряжения: переменный ток 20–80 В / постоянный ток 30–110 В, всего 16 делений
• Самая высокая частота импульсного отклика — до 200 кГц.
• Затухание крутящего момента небольшое, а скорость может достигать 3000 об/мин.
• Встроенный и тревожный выход для легкого обнаружения и контроля
• Интеллектуальное регулирование тока, снижение вибрации, шума и нагрева, а также повышение эффективности на 35%
• При выборе функции одинарного и двойного импульса заводская настройка по умолчанию: импульс + управление направлением
• Отличные скоростные характеристики и жесткость, идеальное сочетание преимуществ сервопривода и шагового привода

Электрические характеристики

• Выходной пиковый ток: 0~8,5 А (0~6 RMS)
• Входное напряжение: 20~80 В переменного тока/30~110 В постоянного тока (типичное 48/60 В постоянного тока)
• Входной ток логики: 7~20 мА
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

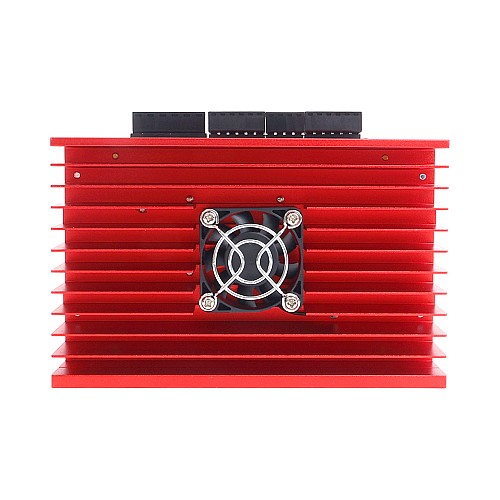

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 280 г (9,9 унций)

Рекомендуемые напряжения питания для шаговых двигателей
