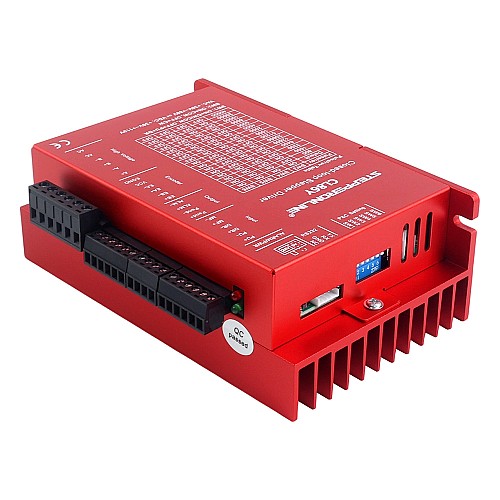

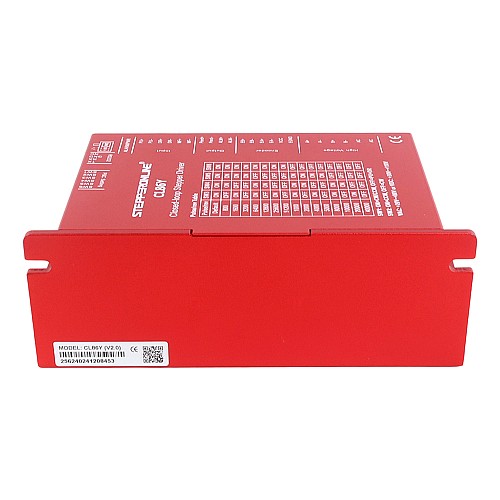

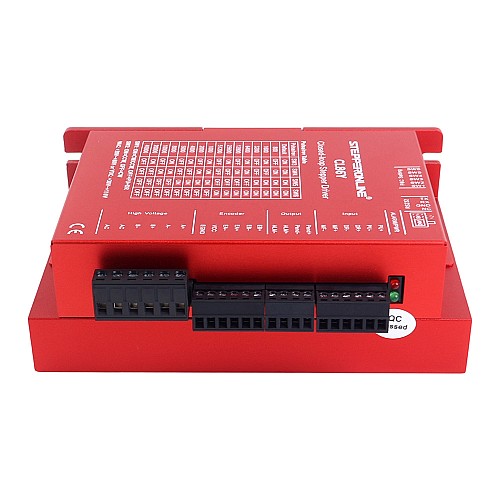

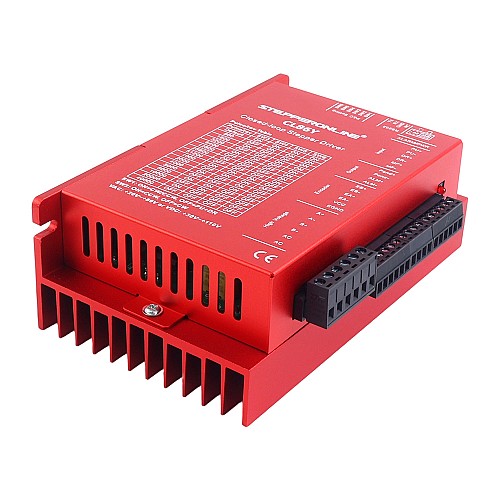

Драйвер шагового двигателя с замкнутым контуром серии Y V2.0 0-8,5 А 20-80 В переменного тока/30-110 В постоянного тока для шагового двигателя Nema 34

CL86Y-V20 — это усовершенствованная версия CL86Y с селектором логического напряжения 5 В/24 В и отладочным портом RS232, заменяющим порт USB. Этот драйвер шаговых двигателей серии Y с замкнутым контуром поддерживает ток 0–8,5 А и напряжение 20–80 В переменного тока / 30–110 В постоянного тока, разработанный для шаговых двигателей Nema 34.
Благодаря 32-битному цифровому сигнальному процессору нового поколения и технологии векторного управления углом мощности, он достигает скорости свыше 3000 об/мин. По сравнению со стандартными драйверами с разомкнутым контуром, он значительно снижает падение крутящего момента на высоких скоростях, повышая производительность двигателя и его использование, что повышает эффективность и точность обработки. Управление током в зависимости от нагрузки эффективно снижает нагрев двигателя, продлевая срок его службы. Встроенный выход аварийной сигнализации упрощает мониторинг и управление со стороны хост-системы, а сигнализация об ошибке позиционирования обеспечивает безопасную работу оборудования.

Ключевые особенности

• Включен бесплатный кабель отладки RS232
• Селектор логического напряжения 5V/24V
• Более стабильный прием импульсного сигнала 3.3V
• Новое поколение 32-битной технологии управления DSP, экономичное, стабильное и с превосходными виброхарактеристиками
• Диапазон входного напряжения: переменный ток 20–80 В / постоянный ток 30–110 В, всего 16 делений
• Самая высокая частота импульсного отклика — до 200 кГц.
• Затухание крутящего момента небольшое, а скорость может достигать 3000 об/мин.
• Встроенный и тревожный выход для легкого обнаружения и контроля
• Интеллектуальное регулирование тока, снижение вибрации, шума и нагрева, а также повышение эффективности на 35%

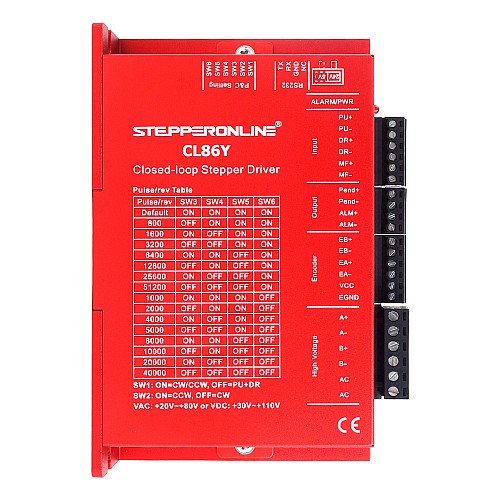

• При выборе функции одинарного и двойного импульса заводская настройка по умолчанию: импульс + управление направлением
• Отличные скоростные характеристики и жесткость, идеальное сочетание преимуществ сервопривода и шагового привода

Электрические характеристики

• Выходной пиковый ток: 0~8,5 А (0~6,0 RMS)
• Входное напряжение: 20~80 В переменного тока/30~110 В постоянного тока (типичное 48/60 В постоянного тока)
• Входной ток логики: 7~20 мА
• Частота входного импульса: 0~200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

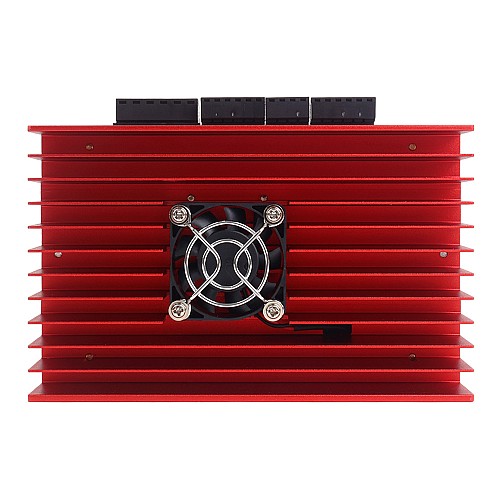

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: 0℃ － 50℃
• Вибрация: 10-50 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 280 г (9,9 унций)

Рекомендуемые напряжения питания для шаговых двигателей

Товарная накладная

• 1 x Драйвер CL86Y-V20
• 1 x CABLE-PC-2 (отладочный кабель RS232)
