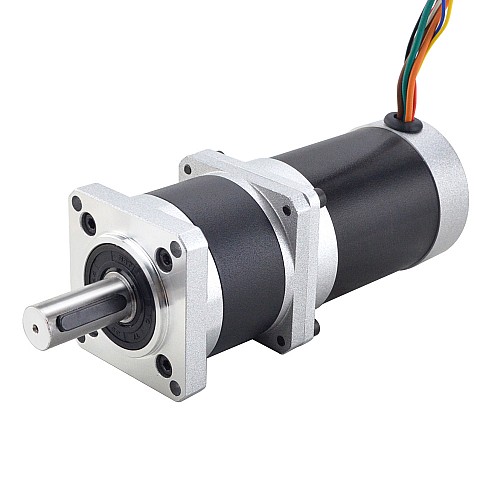

Бесщеточный мотор постоянного тока 24 В 220 Вт 350 об/мин с редуктором 5,10 Нм (722,22 унции/дюйм) 10:1 с высокоточным редуктором

Снято с производства

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 57BLR90-24-01-HG10
Вес брутто: 1.82kg
Сертифицировано: ISO, CE

Количество

Купить

Вопрос

В избранное Сравнить

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Электрические характеристики

Номер детали производителя: 57BLR90-24-01-HG10
Фаза: 3
Поляки: 4
Номинальное напряжение: 24 В
Номинальная скорость: 350±10% об/мин
Номинальный крутящий момент: 5,10 Нм (722,22 унции на дюйм)
Номинальный ток: 14,0±10%А
Номинальная мощность: 220 Вт
Класс изоляции: B 130°C[266°F]
Сопротивление изоляции: не менее 100 МОм при 500 В постоянного тока
Испытание на электрическую прочность диэлектрика: 500 В переменного тока в течение 1 минуты

Физические характеристики

Размер оправы: Φ57 мм
Длина тела: 89,1 мм
Длина коробки передач: 54 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина шпоночного паза: 25 мм
Количество отведений: 8
Длина вывода: 300 мм
Тип подшипника: шарикоподшипник NMB, C3
Вес: 1,61 кг

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 10 : 1
Эффективность: 85%
Люфт на холостом ходу: <=0,8 градуса
Максимально допустимый крутящий момент: 6 Нм (849,7 унций-дюймов)
Допустимый крутящий момент: 12 Нм (1699,68 унций-дюймов)
Макс. радиальная нагрузка: 250 Н
Класс изоляции: B
Шум: <=50 дБ
Температура окружающей среды: 0 - 50℃

Связь

У	В	В	+5В	Земля	А	Б	С
Апельсин	Зеленый	Коричневый	Красный	Черный	Желтый	Белый	Синий

Тип продукта
Тип продукта	Редукторный двигатель BLDC
Электрические характеристики
Количество фаз	3
Номинальная мощность (Вт)	220
Номинальная скорость (об/мин)	350
Номинальное напряжение (В)	24
Номинальный крутящий момент (Нм)	5.10
Номинальный ток (А)	14.00
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	34
Длина тела (мм)	89.1
Зазор при отсутствии нагрузки	<=0.8 градуса
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	10
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	20
С коробкой передач	Да
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный редуктор
