Модуль драйвера шагового двигателя A4988 с радиатором для 3D-принтера Reprap (упаковка из 5 шт.)
руб.0
- В наличии: 1
- Модель: 5-A4988
- Вес брутто: 0.05kg
- Сертифицировано: ISO, CE
Минимальное количество для заказа: 999

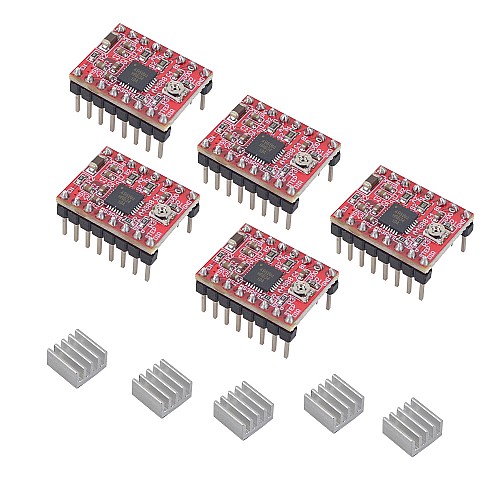

В комплект входит: 5 x A4988
A4988 — это микрошаговый драйвер DMOS с преобразователем и защитой от перегрузки по току.
Основные характеристики:
- Этот продукт может управлять биполярными шаговыми двигателями в режимах полного, половинного, 1/4, 1/8 и 1/16 шага.
- Выходные характеристики привода до 35 В и 2 А
- A4988 включает в себя фиксированный регулятор тока в выключенном состоянии, который работает в режимах медленного или смешанного затухания.
- Преобразователь — ключ к простому внедрению A4988. Просто подайте импульс на вход «шаг», чтобы запустить двигатель и генерировать микрошаги.
- Нет необходимости в таблице последовательности фаз, высокочастотной линии управления или сложном программировании интерфейса.
- Интерфейс A4988 идеально подходит для приложений, где сложные микропроцессоры недоступны или перегружены.
Электрические характеристики:
- Подходит для управления шаговыми двигателями ниже 8 В ~ 35 В 2 А;
- Простой интерфейс управления шагом и направлением;
- Пять различных режимов шага: полный, половинный, 1/4, 1/8 и 1/16;
- Регулируемый потенциометр может регулировать максимальный выходной ток, чтобы получить более высокую скорость шага;
- Автоматическое определение/выбор режима ослабления тока;
- Схема отключения при перегреве, блокировка при пониженном напряжении, защита от перекрестного тока;
- Защита от короткого замыкания на землю и от короткого замыкания на нагрузку
- Логический ток, совместимый с напряжением 3,3 В и 5 В
- Алгоритм управления током: I = V * 0,8. У потенциометра три контакта. Используйте мультиметр для измерения напряжения между контактом 4988 и GND. Силу тока можно регулировать потенциометром. Поворот по часовой стрелке увеличивает ток, против часовой стрелки — увеличивает.
