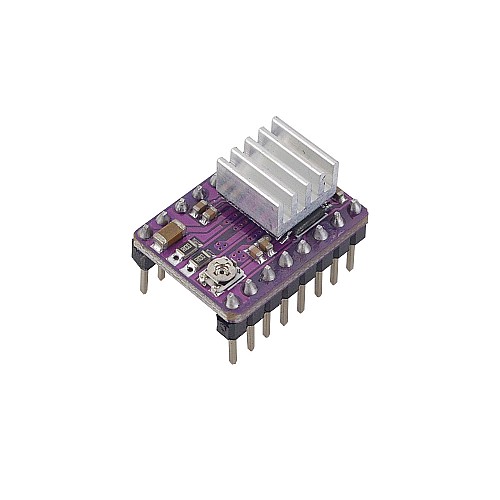

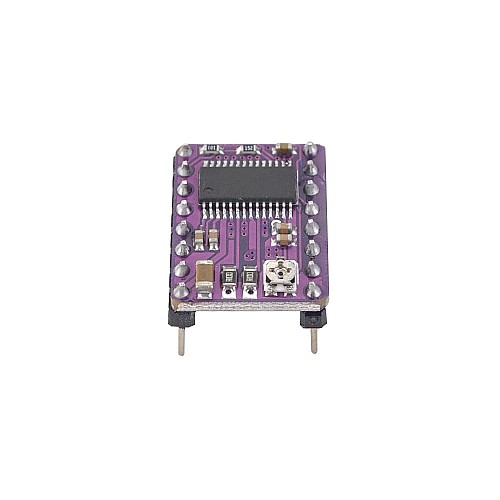

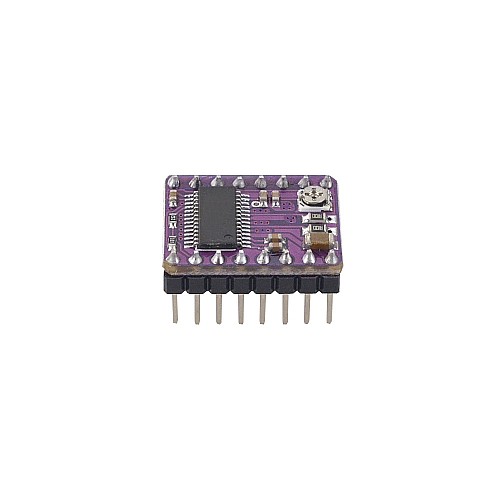

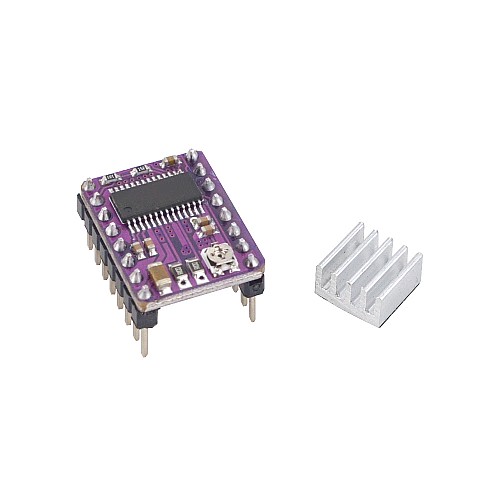

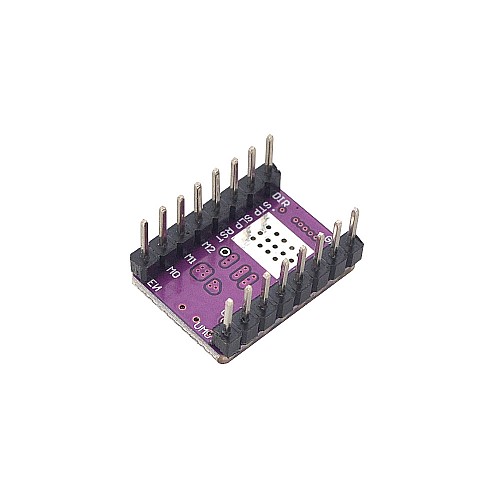

Модуль драйвера шагового двигателя DRV8825 с радиатором для 3D-принтера Reprap (упаковка из 5 шт.)

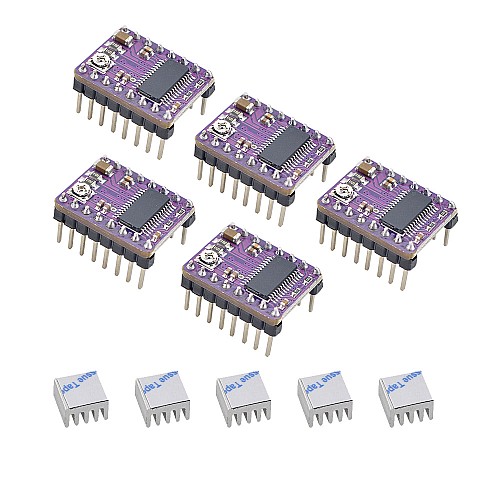

В пакет включено:
5 x DRV8825

DRV8825 — это микрошаговый драйвер DMOS с преобразователем и защитой от перегрузки по току.

Основные характеристики:

• Этот продукт может управлять биполярными шаговыми двигателями в режимах полного, половинного, 1/4, 1/8, 1/16 и 1/32 шага.
• Выходные характеристики привода до 45 В и 2,5 А
• DRV8825 включает в себя фиксированный регулятор тока в выключенном состоянии, который работает в режимах медленного или смешанного затухания.
• Преобразователь — ключ к простому внедрению DRV8825. Просто подайте импульс на вход «шаг», чтобы запустить двигатель и генерировать микрошаги.
• Нет необходимости в таблице последовательности фаз, высокочастотной линии управления или сложном программировании интерфейса.
• Интерфейс DRV8825 идеально подходит для приложений, где сложные микропроцессоры недоступны или перегружены.

Электрические характеристики:

• Подходит для управления шаговыми двигателями ниже 8 В ~ 45 В 2,5 А;
• Простой интерфейс управления шагом и направлением;
• Пять различных режимов шага: полный, половинный, 1/4, 1/8, 1/16 и 1/32;
• Регулируемый потенциометр может регулировать максимальный выходной ток, чтобы получить более высокую скорость шага;
• Автоматическое определение/выбор режима ослабления тока;
• Схема отключения при перегреве, блокировка при пониженном напряжении, защита от перекрестного тока;
• Защита от короткого замыкания на землю и от короткого замыкания на нагрузку
• Логический ток, совместимый с напряжением 3,3 В и 5 В
• Алгоритм управления током: I = V * 2, потенциометр имеет три контакта. Используйте мультиметр для измерения напряжения между контактом, обращённым к DRV8825, и GND. Ток можно регулировать потенциометром. Поворот по часовой стрелке увеличивает ток, поворот против часовой стрелки — увеличивает ток.
