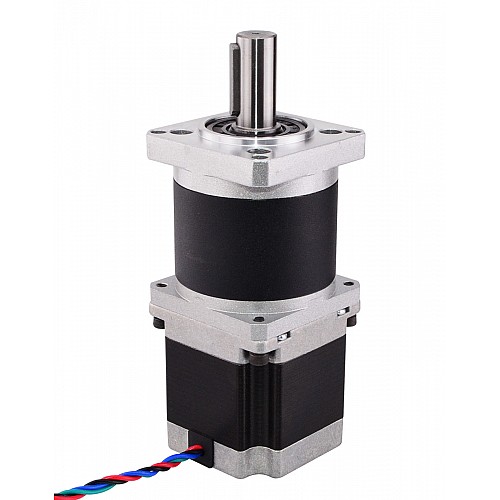

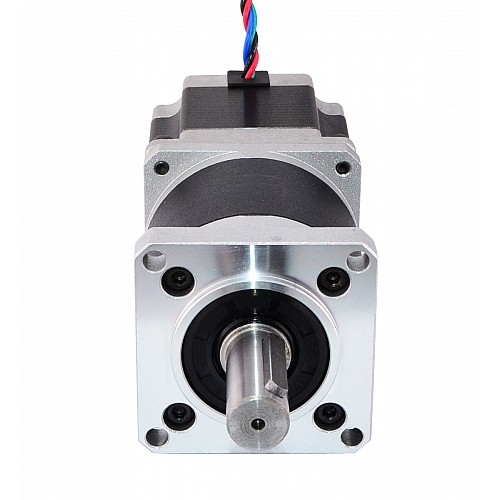

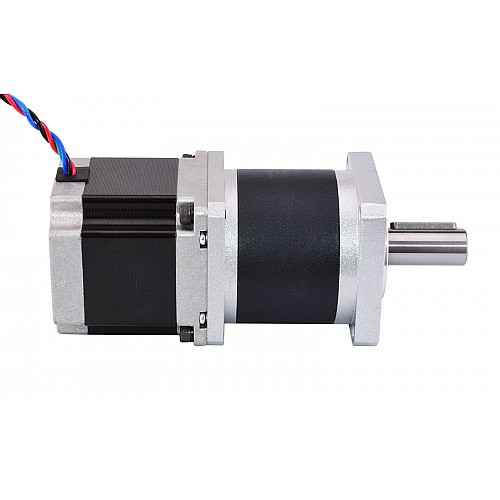

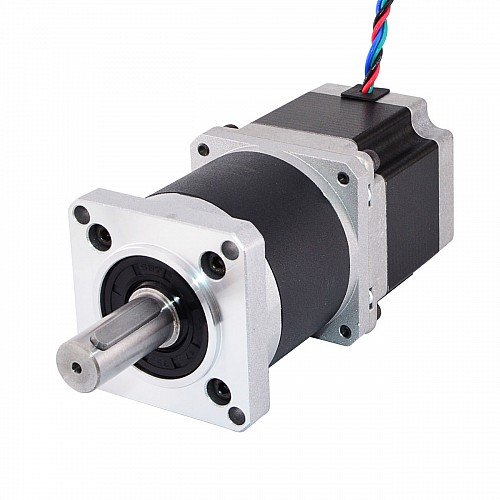

Шаговый двигатель Nema 23, длина = 55 мм, передаточное отношение 15:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.7715

5 + руб.7334

10 + руб.6989

50 + руб.6675

100 + руб.6387

В наличии: 10000
Модель: 23HS22-2804S-HG15
Вес брутто: 1.65kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Этот шаговый двигатель Nema 23 с корпусом диаметром 55 мм и номинальным током 2,8 А интегрирован с планетарным редуктором диаметром 61,65 мм с передаточным числом 15:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали: 23HS22-2804S-HG15
Тип двигателя: биполярный шаговый
Угол шага: 0,12 градуса
Удерживающий момент без редуктора: 103 Н·см (146 унций·дюйм)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 0,9 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 15 : 1
Эффективность: 85%
Люфт на холостом ходу: <=50 угл. мин.
Максимально допустимый крутящий момент: 20 Нм (2832,8 унций-дюйм)
Допустимый крутящий момент: 40 Нм (5664 унций-дюйм)
Макс. радиальная нагрузка: 250 Н
Температура окружающей среды: -10 - 90℃
Шум: <=50 дБ
Срок службы: 20000 ч

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 55 мм
Длина коробки передач: 61,65 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина шпоночного паза: 25 мм
Количество отведений: 4
Длина вывода: 320 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.8
Ток(А)	2.8
Удерживающий момент без редуктора (Нм)	1.03
Фазовое сопротивление (Ом)	0.9
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	34
Длина вывода (мм)	320
Длина тела (мм)	116.65
Зазор при отсутствии нагрузки	<=50 угловых минут
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	15
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный

File	Size
23HS22-2804S-HG15.STEP	3.64MB	Download
23HS22-2804S-HG15_Torque_Curve.pdf	178.46KB	Download
23HS22-2804S-HG15 Full Datasheet	126.54KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
