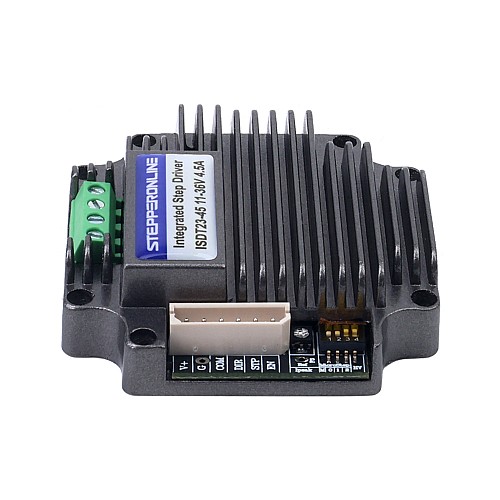

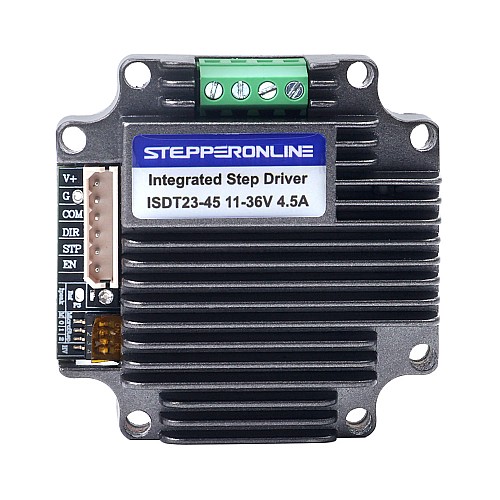

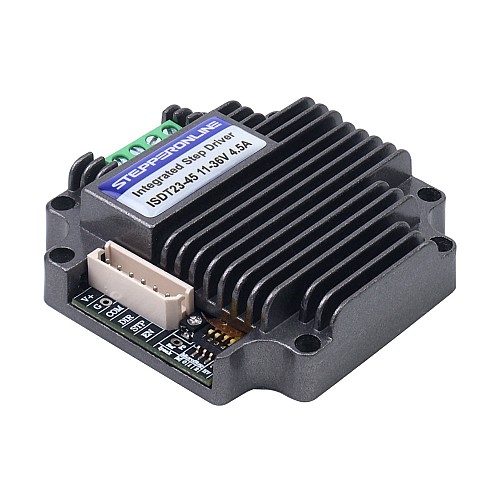

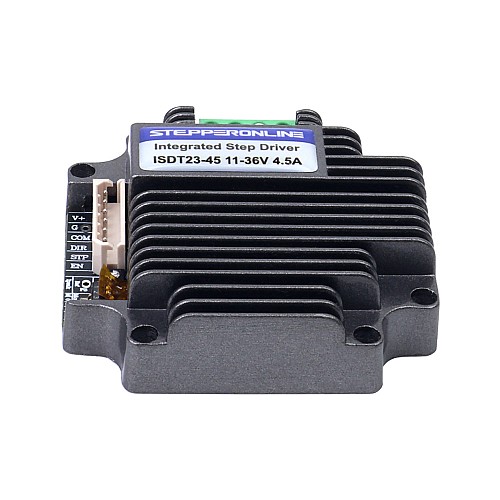

Интегрированный драйвер шагового двигателя 1,0–4,5 А, 11–36 В постоянного тока, с низким уровнем шума для шагового двигателя NEMA 23

Это малошумный драйвер шагового двигателя с регулируемым пиковым током 1,0–4,5 А и толщиной всего 16,5 мм. Он монтируется непосредственно на шаговые двигатели серии NEMA 23 без использования фланцев. Компактный размер и низкий уровень шума делают его идеальным решением для мест с ограниченным пространством.

Ключевые особенности

• Драйвер шагового двигателя с низким уровнем шума
• Корпус изготовлен из литого под давлением алюминия, что улучшает рассеивание тепла.
• Автоматическое снижение тока при бездействии
• Оптоизолированный вход, совместимый с напряжением сигнала 3,3–5 В и 12–24 В
• Поддержка общего сигнала: общий анод и катод
• Регулируемый выходной ток 1,0–4,5 А
• 1/2/4/8/16/32/64/128 вариантов индексатора
• Компактный размер и низкий уровень шума
• Защита от перегрузки, перегрева и сверхтока
• Миниатюрный размер 56x56x16,5 мм

Электрические характеристики

• Номер детали: ISDT23-45
• Выходной пиковый ток: 1,0–4,5 А
• Входное напряжение: 11–36 В постоянного тока (обычно 24 В постоянного тока)
• Режим драйвера: ШИМ-прерыватель постоянного тока
• Индексатор: опционально 1, 2, 4, 8, 16, 32, 64, 128
• Частота входного импульса: 1–12 кГц
• Сопротивление изоляции: более 100 МОм
• Электрическая прочность: 500 В переменного тока в течение 1 мин.

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Рабочая температура: -20℃-85℃
• Температура хранения: -40℃ - 75℃
• Влажность: менее 60% относительной влажности
• Вибрация: 3G макс.
• Вес: 0,054 кг
