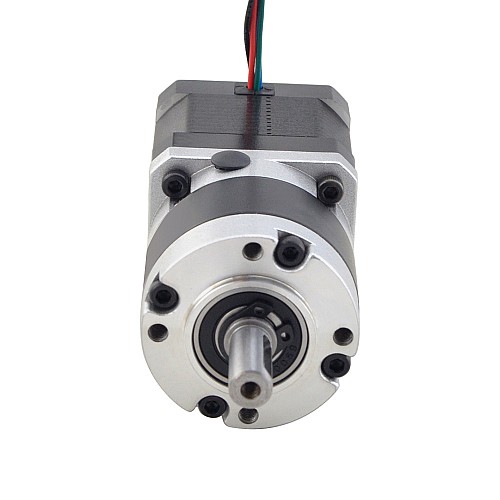

Шаговый двигатель Nema 17, длина = 39 мм, передаточное отношение 5:1, планетарный редуктор серии MG

Этот шаговый двигатель Nema 17 оснащён высокоточным редуктором серии MG. Передаточное отношение составляет 5:1, а максимальный люфт — 30 угловых минут. Отличный выбор для применений, требующих высокой точности при низкой стоимости.
Поскольку редукторы серии MG оснащены встроенной муфтой вала, вы можете легко заменить двигатель или редуктор.

Электрические характеристики

• Номер детали: 17HS15-1584S-MG5
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 36 Н·см (51,0 унций·дюйм)
• Номинальный ток/фаза: 1,58 А
• Фазовое сопротивление: 1,65 Ом
• Индуктивность: 3,2 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: порошковая металлургия
• Передаточное отношение: 5:1
• Эффективность: 90%
• Люфт на холостом ходу: <= 30 угл. мин.
• Максимально допустимый крутящий момент: 9 Нм (79,66 фунт-дюйм)
• Шум: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина мотора: 39 мм
• Длина коробки передач: 40 мм
• Тип выходного вала: Шпоночный паз
• Диаметр выходного вала: Φ8 мм
• Длина выходного вала: 21,5 мм
