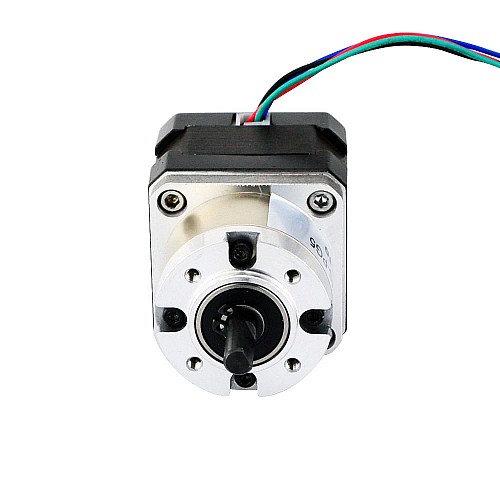

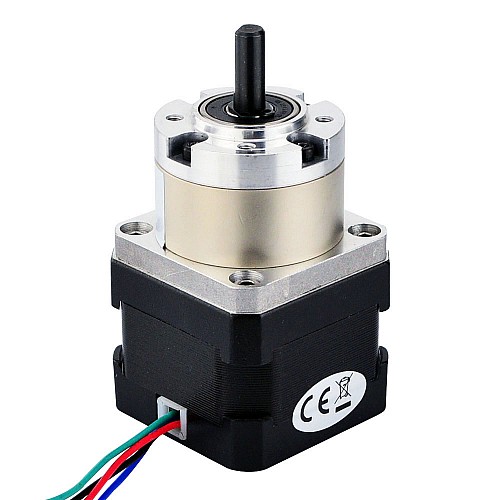

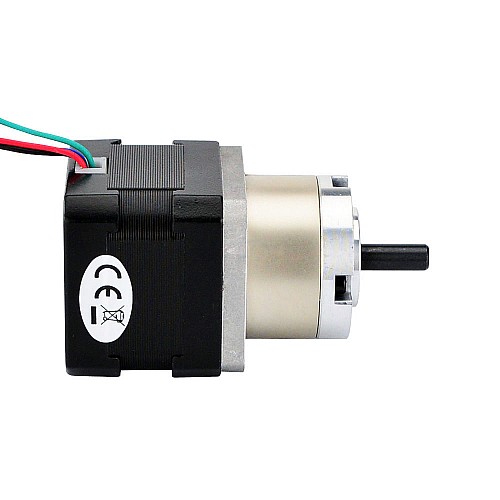

Шаговый двигатель Nema 17 биполярный, длина 34 мм, с планетарным редуктором с передаточным числом 5:1

Этот шаговый двигатель Nema 17 с корпусом диаметром 34 мм и номинальным током 0,4 А оснащен планетарным редуктором с передаточным числом 5,18:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

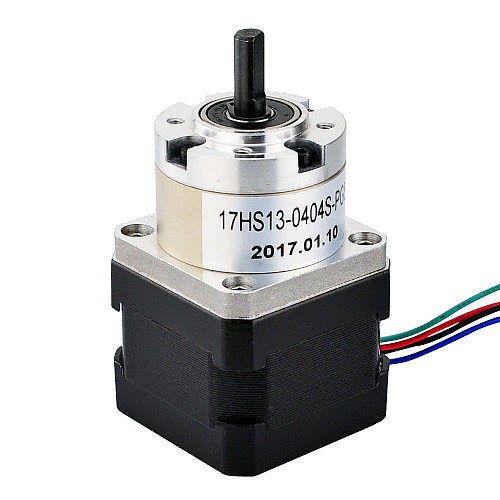

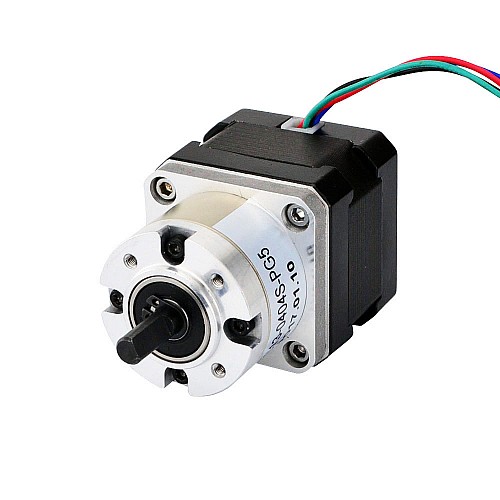

• Номер детали производителя: 17HS13-0404S-PG5
• Тип двигателя: биполярный шаговый
• Угол шага: 0,35 градуса
• Удерживающий момент без редуктора: 25 Н·см (31,2 унции·дюйма)
• Номинальный ток/фаза: 0,4 А
• Фазовое сопротивление: 27 Ом
• Индуктивность: 28,5 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 5,18:1
• Эффективность: 90%
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 3 Нм (424,83 унции на дюйм)
• Допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
• Максимальная осевая нагрузка вала: 50 Н
• Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина мотора: 34 мм
• Длина коробки передач: 27,3 мм
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного выреза: 12 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 380 г
