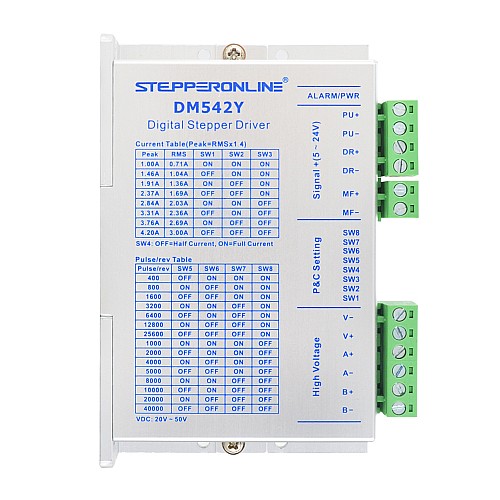

Цифровой шаговый драйвер серии Y 1,0-4,2 А постоянного тока 20 В-50 В для шаговых двигателей Nema 17, 23, 24

Этот цифровой шаговый драйвер серии Y с выходным током 1,0–4,2 А, постоянным током 20–50 В для шаговых двигателей Nema 17, 23, 24 в основном используется в медицинском оборудовании, дозирующих устройствах, гравировальных станках, лазерном оборудовании, этикетировочных машинах, электронном оборудовании, рекламном оборудовании и другом автоматизированном оборудовании. Он особенно эффективен в приложениях, где пользователи ожидают низкого нагрева, низкого уровня шума и вибрации, высокой стабильности и точности.

Ключевые особенности

• Новое поколение 32-битной технологии управления DSP, экономичное, стабильное и с превосходными виброхарактеристиками
• С 16-ю равными угловыми делениями постоянного крутящего момента, до 200 делений
• Регулировка тока плавная и точная, а нагрев двигателя незначителен.
• Самая высокая частота импульсного отклика — до 200 кГц.
• Если шаговый импульс останавливается более чем на 250 мс, ток двигателя уменьшается вдвое.
• Отличная плавность в низкочастотном подразделении
• Оптически изолированный дифференциальный входной сигнал, высокая помехоустойчивость
• Пиковый ток возбуждения регулируется ниже 4,2 А.
• Диапазон входного напряжения: DC20~50 В
• С защитой от повышенного и пониженного напряжения, а также от других ошибок
• Очень маленький размер, объем 118*76*33(мм), вес 0,3кг

Электрические характеристики

• Выходной пиковый ток: 1,0–4,2 А (0,71–3,0 RMS)
• Входное напряжение: DC20V~50V
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Длительность импульса: 2,5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 65℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10-50 Гц/0,15 мм
• Температура хранения: -20 － 65℃
• Вес: около 300 г (10,58 унций)
